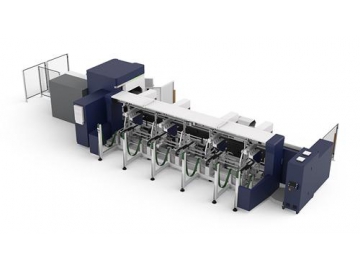

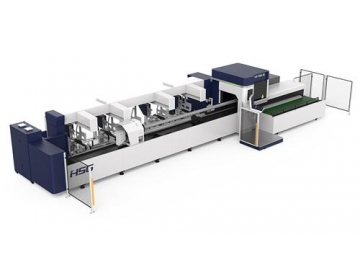

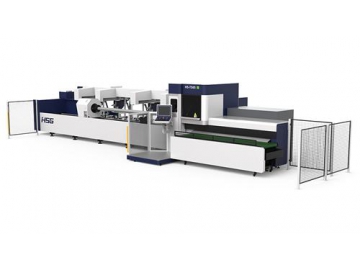

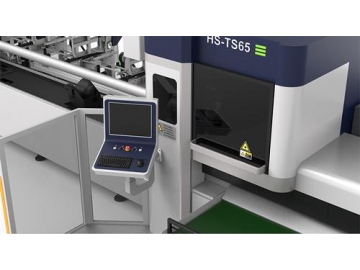

Machine de découpe laser fibre automatique pour tubes TS65
Intégrant la fonction automatique de composition, la machine de découpe laser à fibre TS65 peut effectuer des figures arbitraires et des curvilignes complexes, sans être limitée par des modèles compliqués.
La machine de découpe laser fibre entièrement automatique TS65 réalise une découpe et un poinçonnage de haute efficacité des tubes métalliques carrés, tubes métalliques circulaires et des autres tubes de formes complexes. Sa vitesse de découpe peut atteindre 120m/min et l’accélération maximale atteint jusqu’à 1.2g.
Matériaux applicables: Acier inoxydable, acier au carbone, aluminium, laiton, cuivre, plaque galvanisée, tôle laminée à froid, etc.
Formes applicables: Carrée, circulaire, rectangulaire, ovale et des formes spéciales telles que la forme D et la forme hexagonale.
Industries applicables: Cette machine de découpe de tubes est adéquate pour le traitement des tôles, ustensiles de cuisine, fournitures, luminaires, équipements de gymnastique, composants automobiles, etc.
| Longueur d'onde du Laser | 1070-1080mm |
| Puissance du Laser | 2000W-4000W |
| Vitesse de découpe max | 120m/min |
| Accélération maximale | 1.2G |
| Précision du positionnement X/Y | 0.03mm/m |
| Précision du repositionnement X/Y | ±0.03mm |
| Alimentation électrique | 380V 50Hz |
| Poids de la machine | 3000Kg |
| Dimensions de la machine | 12000×3500×2800mm |
* Nous fournissons des lasers de puissances différentes. Le matériau et l’épaisseur à découper dépendent directement de la puissance du laser.
- Acier inoxydable
- Acier au carbone
- Laiton
- Cuivre
- Aluminium
- Acier galvanisé
- Acier laminé à froid
- Titane
- Acier électrolytique
- Acier au silicium

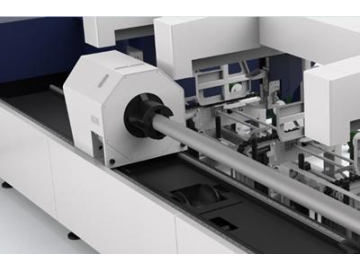

- Mandrin pneumatiqueLe mandrin pneumatique entièrement automatique permet non seulement de centrer et serrer rapidement les pièces à usiner, mais aussi garantit une force de maintien stable par ajustement de la pression. Par conséquent, le processus de serrage s’effectue sans l’endommagement du tube. Les tubes ne se déforment pas, même ceux à parois minces.
-

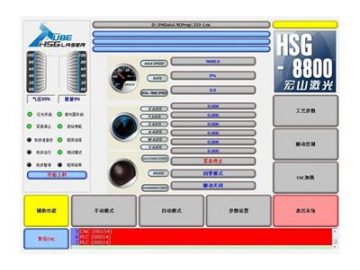

- Système d’exploitationLe logiciel d’exploitation HSG8800 est un logiciel professionnel créé par notre société grâce à notre recherche et développement indépendant. Il a été conçu pour les machines de découpe laser à fibre afin de faciliter l’opération.
-

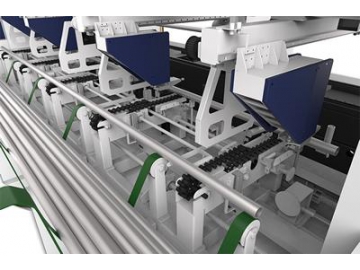

- Dispositif de chargement et déchargement automatique des matériauxCe dispositif automatique est commandé par système de contrôle numérique pour l’alimentation des tubes. Le dispositif de chargement va effectuer le serrage d’un seul tube dans un paquet et l’envoyer vers le processus ultérieur pour être in inspecté. Ceci permet de réduire le coût de livraison manuelle des matériaux. Notre système peut aussi charger des paquets de tubes et se connecter directement au processus de découpe des tubes.
-
