Machine De Découpe Laser Fibre HyTube
Matériaux applicables:
Tubes en acier au carbone, alliage d'aluminium, acier inoxydable, titane etc.
Paramètres Techniques:
| Surface de travail (Longueur* diamètre tube) | 9532 | 6522 | 6532 |
| 9500mm×φ20-310mm， 9500mm×□20-220mm | 6500mm×φ20-210mm， 6500mm×□20-150mm | 6500mm×φ20-310mm， 6500mm×□20-220mm | |
| Section circonscrit diamètre du cercle≤φ210mm | Section circonscrit diamètre du cercle≤φ310mm | ||
| Axe Z de course | 200mm | 150mm | 200mm |
| Axe X de course | 330mm | ||
| Axe Y de course | 10050mm | 7050mm | 7050mm |
| Axe de course A/B | Rotation infinie | ||
| Axe de précision de positionnement X/Y | ±0.05mm/1000mm | ||
| Axe de précison de position repetable X/Y | ±0.03mm | ||
| Axe de précision de positionnement A/B | ±30" | ||
| Axe de précision de position répétable A/B | ±10" | ||
| Axe maximale de vitesse de position X/Y | 100m/min | ||
| Axe maximale de vitesse de position A | 70rpm | ||
| Longueur de chargement du faisceau | 2500-6500mm (automatiquement evaluee) | ||
| Longueur de découpé | 0-3000mm | ||
| Poids de l’acier de la machine | 10000kg | 7500kg | 7500kg |
| Force de serrage des machoires | 175Kg | 145Kg | 145Kg |
| dimensions de la Machine (L*l*H) | 12m*4.3m*2.8m | ||
| Phase/ Puissance nominale/ Fréquence de tension | 3/380V/50Hz | ||
| Source d’énergie | IP54 | ||

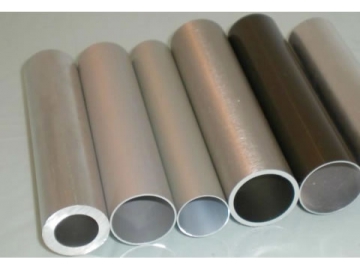

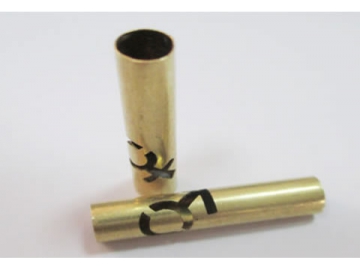

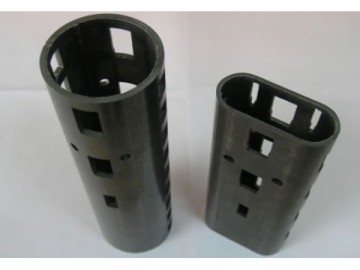

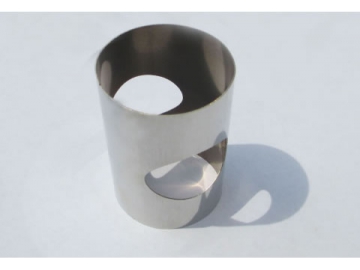

Echantillons:
Caractéristiques:
1.Le système de commande numérique PA se base sur Windows OS. La plateforme de travail pour la découpe spéciale des tubes intègre les modules fonctionnels de découpe laser avec une interface ergonomique.
2.Le logiciel professionnel de découpe des tubes est la technologie essentielle pour cette machine à contrôle numérique, qui économise les matières premières, garantit une prestation élevée, et réalise une découpe à plein temps et de haute efficacité.
3.La tête de découpe laser à fibre a une réaction fine, une précision de détection élevée et une grande fiabilité et stabilité.
4.Le dispositive spécial de supports des tubes flottants sera en contact constant avec la surface du tube pendant le chargement et la rotation. La force du support est définie selon les spécifications du tube pour éviter qu’il tombe, en diminuant l’axe d’oscillation et augmentant la précision de la découpe.
5.Le chargement automatique de la liasse réduit le travail et augmente le rendement.
6.Le système d’identification automatique de la section du tube permet un chargement de tubes différents, avec une rapide reconnaissance du type de tube, le prélèvement automatique des données techniques et une suggestion automatique des procédures de traitement.
7.Une complète base de données sur les techniques de découpe avec un panneau opérationnel facile à utiliser avec un seul bouton, est basé sur le type de tube ou on peut librement modifier les paramètres spécifiques sur le panneau.
8.La vanne servo proportionnelle de grande précision peut régler avec précision la pression du gaz auxiliaire et la force de serrage de la mâchoire du mandrin pour obtenir une performance optimale.
9.La vitesse de positionnement linéaire du tube arrive jusqu’à 100m/min et la vitesse de positionnement de rotation arrive jusqu’à 120m/min.
