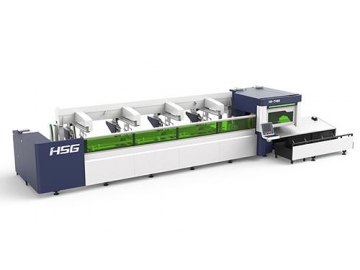

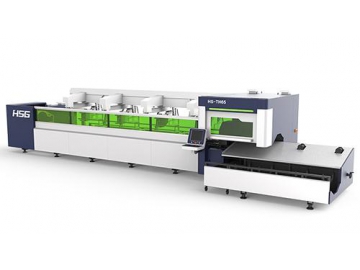

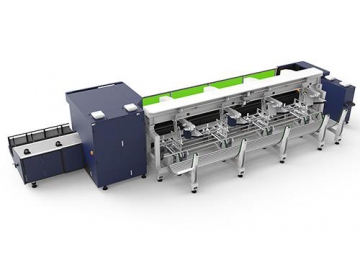

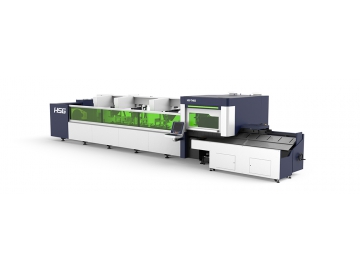

Machine de découpe laser fibre pour tubes TH65

Demande de devis

À propos de: http://lasercut-group.fr/2-5-large-format-fiber-laser-cutter.html

Introduction

Par rapport aux autres systèmes de découpe, la machine de découpe laser fibre pour tubes TH65 se caractérise par une grande vitesse d’exploitation et une accélération remarquable. Sa vitesse maximale est de 100m/minute et l’accélération maximale atteint jusqu’à 1.0G, ce qui est 5 fois plus rapide que les autres machines de découpe.

Applications

Matériaux applicables: Acier inoxydable, acier au carbone 0,5-10mm, aluminium, laiton, cuivre, plaque galvanisée, tôle laminée à froid, etc.

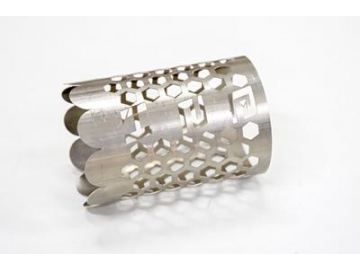

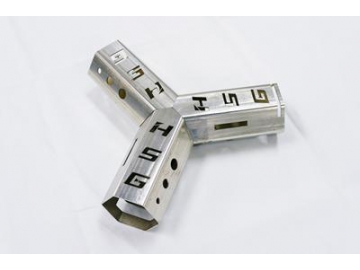

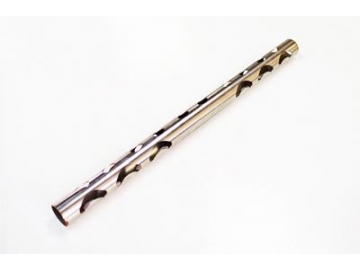

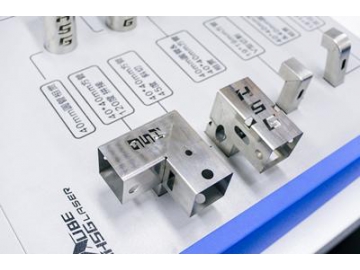

Formes applicables: Carrée, circulaire, rectangulaire, ovale et des formes spéciales telles que la forme D et la forme hexagonale.

Industries applicables: Cette machine de découpe de tubes est adéquate pour le traitement des tôles, ustensiles de cuisine, fournitures, luminaires, équipements de gymnastique, composants automobiles, etc.

Paramètres technologiques

Zone de traitement (tube circulaire)	Φ20mm-Φ210mm
Zone de traitement (tube carré)	20×20mm-150×150mm
Longueur du tube à usiner	6500mm
Puissance du Laser	1000W-4000W
Longueur d'onde du Laser	1070-1080mm
Vitesse de découpe max	100m/min
Accélération maximale	1.0G
Précision du positionnement	0.03mm/m
Précision du repositionnement	±0.03mm
Alimentation électrique	380V/50Hz
Poids de la machine	3000Kg
Dimensions de la machine	12000mm×3500mm×2800mm

* Nous fournissons des lasers de puissances différentes. Le matériau et l’épaisseur à découper dépendent directement de la puissance du laser.

Matériaux compatibles

Acier inoxydable
Acier au carbone
Laiton
Cuivre
Aluminium
Acier galvanisé
Acier laminé à froid
Titane
Acier électrolytique
Acier au silicium

Caractéristiques des composants

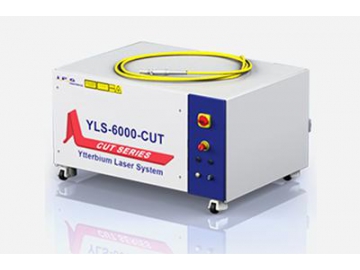

Système Laser
Nous adoptons un laser à fibre de haute puissance série YLS-CUT d’IPG.

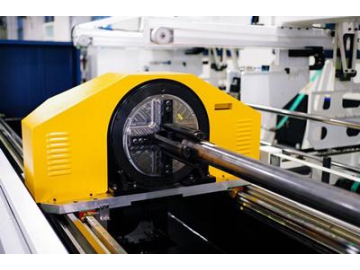

Mandrin pneumatique
Le mandrin pneumatique entièrement automatique permet non seulement de centrer et serrer rapidement les pièces à usiner, mais aussi garantit une force de maintien stable par ajustement de la pression. Par conséquent, le processus de serrage s’effectue sans l’endommagement du tube. Les tubes ne se déforment pas, même ceux à parois minces.

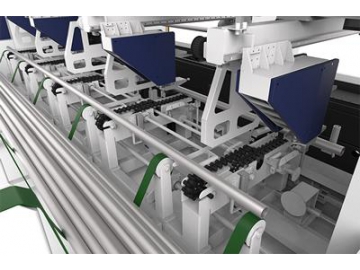

Dispositif de chargement et déchargement automatique des matériaux
Ce dispositif automatique est commandé par système de contrôle numérique pour l’alimentation des tubes. Le dispositif de chargement va effectuer le serrage d’un seul tube dans un paquet et l’envoyer vers le processus ultérieur pour être in inspecté. Ceci permet de réduire le coût de livraison manuelle des matériaux. Notre système peut aussi charger des paquets de tubes et se connecter directement au processus de découpe des tubes.

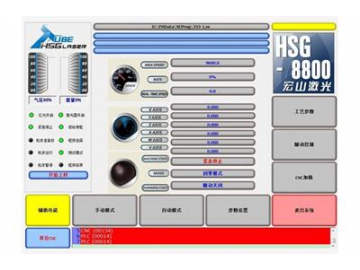

Système d’exploitation
Le logiciel d’exploitation HSG8800 est un logiciel professionnel créé par notre société grâce à notre recherche et développement indépendant. Il a été conçu pour les machines de découpe laser à fibre afin de faciliter l’opération.

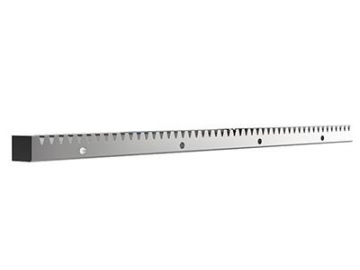

Réducteur et crémaillère
En collaborant avec notre partenaire stratégique YYC, notre société peut fournir des crémaillères plus durables selon les exigences des clients et à travers la personnalisation de l’acier de carbure de tungstène.
