Sécheur à lit fluidisé série XF
Le sécheur à lit fluidisé horizontal est aussi un produit de Yibu. Grâce à l'exploitation et l'amélioration de plus de 30 ans, il a joué un rôle actif dans l'industrie pharmaceutique. Il se compose de filtre à air, de lit fluidisé, et de séparateur à cyclone. Ce sécheur à lit fluidisé se divise en deux types, à savoir le type continu et le type intermittent.
Applications
Processus de séchage de médicaments, matières premières pharmaceutiques, transformation des grains, alimentation et ainsi de suite. Par exemple, la médecine brute, les tablettes, lamédecine chinoise de protection de la santé, les boissons, l'alimentation, la résine, l'acide citrique et autres poudres. Le diamètre le plus applicable des matières premières sera de 0,5-3mm. Le diamètre approprié de la matière première est normalement de 0,1-0.6mm.
Remarque: la capacité de séchage est mesurée sur la base de l'humidité primaire de cristal qui est de 20%. L’humidité finale est de 5%. La température de l'entrée d'air est de 130 ℃.
Paramètres| Modèles/Articles | Capacité de séchage kg/h | Puissance du ventilateur | Pression de l'air /Pa | Consommation d'air m3/h | Température de l'air d'entrée /℃ | Consommation max /J | Méthode d'alimentation en matériaux |
| XF10 | 10-15 | 7.5 | 5.5×103 | 1500 | 60-200 | 2.0×108 | 1, Valve de déchargement 2, Convoyeur pneumatique |
| XF20 | 20-25 | 11 | 5.8×103 | 2000 | 60-200 | 2.6×108 | |
| XF30 | 30-40 | 15 | 7.1×103 | 3850 | 60-200 | 5.2×108 | |
| XF50 | 50-80 | 30 | 8.5×103 | 7000 | 60-200 | 1.04×109 |
Remarques: La capacité de séchage est mesurée dans les conditions suivantes: l'humidité primaire du cristal de prune est de 20%, son humidité finale est de 5% et la température d'entrée d'air est de 130 ℃. La capacité de séchage des autres matières premières dépend de la condition réelle. Pour faciliter votre choix, veuillez noter que le modèle A doit être équipé de séparateur à cyclone, le modèle B de dépoussiéreur interne et le modèle C de séparateur à cyclone et dépoussiéreur.
Graphique d’installation
-

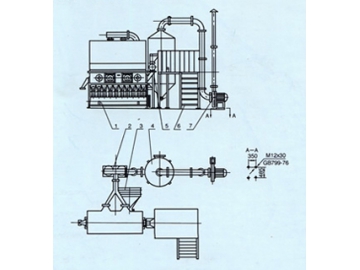

Séparateur cyclone avec dépoussiéreur
1, Machine principale
2, Séparateur cyclone
3, Réchauffeur
4, Collecteur de poussière
5, Chargeur
6, Plate-forme d'exploitation
7, Ventilateur -

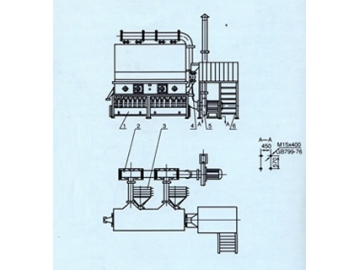

Séparateur à cyclone
1, Machine principale
2, Séparateur à cyclone
3, Réchauffeur
4, Chargeur
5, Ventilateur
6, Plate-forme d'exploitation
Principle
L'air propre et chaud pénètre dans le lit fluidisé à travers la distribution de plaque de soupape. La matière humide est alimentée à partir du chargeur et forme un fluide grâce à l'air chaud.
