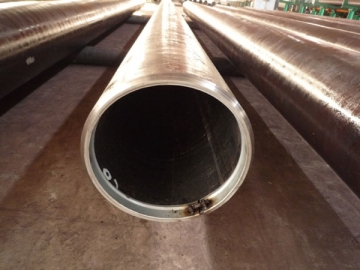

Tube d'acier résistant à la corrosion 5L API

Demande de devis

À propos de: http://ruidonghvac.fr/2-4-corrosion-resistant-air-conditioner.html

Le tube d'acier résistant à la corrosion 5L API aussi connu comme tube pour canalisation subit un test de corrosion fissurante provoquée par le sulfure d'hydrogène en conformité avec la norme NACE MR0175 et le test par fragilisation par hydrogène à la lumière de norme MR0284 NACE. Le produit tubulaire est fabriqué à partir d'acier désoxydé dense afin de contrôler strictement la capacité des constituants nocifs tels que le sulfure et le phosphore. Le niobium, le vanadium, le molybdène, le nickel et les autres éléments de micro-alliage sont ajoutés raisonnablement afin d'améliorer efficacement la résistance H
S, les propriétés mécaniques, la dureté élevée, l'excellente robustesse, la limite d'élasticité et d'autres performances. Selon les rapports de tests par les autorités, les index SSC et HIC de notre tube d'acier résistant à la corrosion ont atteint et dépassé la norme 5L API Appendice H.

Paramètres de Tube d'acier résistant à la corrosion 5L API
1. Norme: 5L API (44e édition) Appendice H
2. Niveau d'acier
BNS(L245NS), BQS(L245QS), X42NS(L290NS), X42QS(L290QS), X46QS(L320QS), X52NS(L360NS), X52QS(L360QS), X56QS(L390QS), X60QS(L415QS)
3. Conditions de livraison
Laminage normalisant, profilage normalisant, normalisé, normalisé et trempé, trempé et revenu
4. Spécifications
1) Diamètre extérieur: 70MM-610MM
2) Epaisseur de paroi: 6MM-35MM
3) Selon les normes 5L API (44e édition) ou ASME/ANSI B36.10M
5. Tolérance: En conformité avec 5L API
6. Longueur: Personnalisation
7. Certificat: EN 10204/3.1

Conditions de livraison

Niveau d’acier	Conditions de livraison
	Laminage normalisant, profilage normalisant, normalisé, normalisé et trempé
	Laminage normalisant, profilage normalisant, normalisé, normalisé et trempé
	Laminage normalisant, profilage normalisant, normalisé, normalisé et trempé
	Laminage normalisant, profilage normalisant, normalisé, normalisé et trempé
	Trempe et revenu
	Trempe et revenu
	Trempe et revenu
	Trempe et revenu
	Trempe et revenu
	Trempe et revenu

Propriété mécanique du Tube d'acier résistant à la corrosion

Niveau d’acier	Propriété de traction					Valeur d'impact	Dureté
	Limite d'élasticité		Résistance à la traction		Elongation	J	Max.
	MPa		MPa		(% )	Min.
	Min	Max	Min	Max	(% )	Min.
	245	450	415	760	API 5L standard	27	22HRC ou 250HV10
	290	495	415	760		27
	320	525	435	760		27
	360	530	460	760		27
	390	545	490	760		27
	450	600	520	760		27

Corrosion Resistance Test

Type	Méthode	Solution	Seuil de contrainte de non-rupture	Durée (heure)	Résultat
Test SSC	NACE TM0177-2005	Solution A	SMYSx72%	720	Aucune rupture
Test HIC	NACE TM0284-2003	Solution A		96	CSR≤2.0%, jusqu'à la norme
					CTR≤5.0%, jusqu'à la norme
					CLR≤15.0%, jusqu'à la norme

Spécifications de Tube d'acier résistant à la corrosion

Diamètre de tube nominal (système impérial)	Diamètre nominal (système international)	Diamètre extérieur		Robuste (STD)	Nombre d'épaisseur de paroi de tube	Epaisseur deparoi		Tube Tube Plain-end tube
		Diamètre extérieur		Extra robuste (X)		Epaisseur deparoi		Tube Tube Plain-end tube
		in	mm	Double extra robuste (XXS)		in	mm	lb/ft	kg/m
2 1/2	65	2.875	73	- - - -	----	0.250	6.35	7.02	10.44
		2.875	73	XS	80	0.276	7.01	7.67	11.41
		2.875	73	- - - -	160	0.375	9.53	10.02	14.92
		2.875	73	XXS	----	0.552	14.02	13.71	20.39
3	80	3.500	88.9	- - - -	----	0.250	6.35	8.69	12.93
		3.500	88.9	- - - -	----	0.281	7.14	9.67	14.40
		3.500	88.9	XS	80	0.300	7.62	10.26	15.27
		3.500	88.9	- - - -	160	0.438	11.13	14.34	21.35
		3.500	88.9	XXS	----	0.600	15.24	18.60	27.68
3 1/2	90	4.000	101.6	- - - -	----	0.250	6.35	10.02	14.92
		4.000	101.6	- - - -	----	0.281	7.14	11.17	16.63
		4.000	101.6	XS	80	0.318	8.08	12.52	18.64
4	100	4.500	114.3	STD	40	0.237	6.02	10.80	16.08
		4.500	114.3	- - - -	----	0.250	6.35	11.36	16.91
		4.500	114.3	- - - -	----	0.281	7.14	12.67	18.87
		4.500	114.3	- - - -	----	0.312	7.92	13.97	20.78
		4.500	114.3	XS	80	0.337	8.56	15.00	22.32
		4.500	114.3	- - - -	120	0.438	11.13	19.02	28.32
		4.500	114.3	- - - -	160	0.531	13.49	22.53	33.54
5	125	5.563	141.3	- - - -	----	0.219	5.56	12.51	18.61
		5.563	141.3	STD	40	0.258	6.55	14.63	21.77
		5.563	141.3	- - - -	----	0.281	7.14	15.87	23.62
		5.563	141.3	- - - -	----	0.312	7.92	17.51	26.05
		5.563	141.3	- - - -	----	0.344	8.74	19.19	28.57
		5.563	141.3	XS	80	0.375	9.53	20.80	30.97
		5.563	141.3	- - - -	120	0.500	12.70	27.06	40.28
		5.563	141.3	- - - -	160	0.625	15.88	32.99	49.12
6	150	6.625	168.3	- - - -	----	0.203	5.16	13.94	20.76
		6.625	168.3	- - - -	----	0.219	5.56	15.00	22.31
		6.625	168.3	- - - -	----	0.250	6.35	17.04	25.36
		6.625	168.3	STD	40	0.280	7.11	18.99	28.26
		6.625	168.3	- - - -	----	0.312	7.92	21.06	31.33
		6.625	168.3	- - - -	----	0.344	8.74	23.10	34.39
		6.625	168.3	- - - -	----	0.375	9.53	25.05	37.31
		6.625	168.3	XS	80	0.432	10.97	28.60	42.56
		6.625	168.3	- - - -	----	0.500	12.70	32.74	48.73
		6.625	168.3	- - - -	120	0.562	14.27	36.43	54.21
		6.625	168.3	- - - -	----	0.625	15.88	40.09	59.69
		6.625	168.3	- - - -	160	0.719	18.26	45.39	67.57
		6.625	168.3	- - - -	----	0.750	19.05	47.10	70.12
		6.625	168.3	XXS	----	0.864	21.95	53.21	79.22
		6.625	168.3	- - - -	----	0.875	22.23	53.78	80.08
8	200	8.625	219.1	- - - -	20	0.250	6.35	22.38	33.32
		8.625	219.1	- - - -	30	0.277	7.04	24.72	36.82
		8.625	219.1	- - - -	----	0.312	7.92	27.73	41.25
		8.625	219.1	STD	40	0.322	8.18	28.58	42.55
		8.625	219.1	- - - -	----	0.344	8.74	30.45	45.34
		8.625	219.1	- - - -	----	0.375	9.53	33.07	49.25
		8.625	219.1	- - - -	60	0.406	10.31	35.67	53.09
		8.625	219.1	- - - -	----	0.438	11.13	38.33	57.08
		8.625	219.1	XS	80	0.500	12.70	43.43	64.64
		8.625	219.1	- - - -	----	0.562	14.27	48.44	72.08
		8.625	219.1	- - - -	100	0.594	15.09	51.00	75.92
		8.625	219.1	- - - -	----	0.625	15.88	53.45	79.59
		8.625	219.1	- - - -	120	0.719	18.26	60.77	90.44
		8.625	219.1	- - - -	----	0.750	19.05	63.14	93.98
		8.625	219.1	- - - -	140	0.812	20.62	67.82	100.93
		8.625	219.1	XXS	----	0.875	22.23	72.49	107.93
		8.625	219.1	- - - -	160	0.906	23.01	74.76	111.27
		8.625	219.1	- - - -	----	1.000	25.40	81.51	121.33
10	250	10.750	273	- - - -	30	0.307	7.80	34.27	51.01
		10.750	273	- - - -	----	0.344	8.74	38.27	56.96
		10.750	273	STD	40	0.365	9.27	40.52	60.29
		10.750	273	- - - -	----	0.438	11.13	48.28	71.88
		10.750	273	XS	60	0.500	12.70	54.79	81.53
		10.750	273	- - - -	----	0.562	14.27	61.21	91.05
		10.750	273	- - - -	80	0.594	15.09	64.49	95.98
		10.750	273	- - - -	----	0.625	15.88	67.65	100.69
		10.750	273	- - - -	100	0.719	18.26	77.10	114.71
		10.750	273	- - - -	----	0.812	20.62	86.26	128.34
		10.750	273	- - - -	120	0.844	21.44	89.38	133.01
		10.750	273	- - - -	----	0.875	22.23	92.37	137.48
		10.750	273	- - - -	----	0.938	23.83	98.39	146.43
		10.750	273	XXS	140	1.000	25.40	104.23	155.10
		10.750	273	- - - -	160	1.125	28.58	115.75	172.27
		10.750	273	- - - -	----	1.250	31.75	126.94	188.90
12	300	12.750	323.8	STD	----	0.375	9.53	49.61	73.86
		12.750	323.8	- - - -	40	0.406	10.31	53.57	79.71
		12.750	323.8	- - - -	----	0.438	11.13	57.65	85.82
		12.750	323.8	XS	----	0.500	12.70	65.48	97.44
		12.750	323.8	- - - -	60	0.562	14.27	73.22	108.93
		12.750	323.8	- - - -	----	0.625	15.88	81.01	120.59
		12.750	323.8	- - - -	80	0.688	17.48	88.71	132.05
		12.750	323.8	- - - -	----	0.750	19.05	96.21	143.17
		12.750	323.8	- - - -	----	0.812	20.62	103.63	154.17
		12.750	323.8	- - - -	100	0.844	21.44	107.42	159.87
		12.750	323.8	- - - -	----	0.875	22.23	111.08	165.33
		12.750	323.8	- - - -	----	0.938	23.83	118.44	176.29
		12.750	323.8	XXS	120	1.000	25.40	125.61	186.92
		12.750	323.8	- - - -	----	1.062	26.97	132.69	197.43
		12.750	323.8	- - - -	140	1.125	28.58	139.81	208.08
		12.750	323.8	- - - -	----	1.250	31.75	153.67	228.68
		12.750	323.8	- - - -	160	1.312	33.32	160.42	238.69
14	350	14.000	355.6	- - - -	----	0.281	7.14	41.21	61.36
		14.000	355.6	- - - -	20	0.312	7.92	45.65	67.91
		14.000	355.6	- - - -	----	0.344	8.74	50.22	74.76
		14.000	355.6	STD	30	0.375	9.53	54.62	81.33
		14.000	355.6	- - - -	----	0.406	10.31	59.00	87.79
		14.000	355.6	- - - -	40	0.438	11.13	63.50	94.55
		14.000	355.6	- - - -	----	0.469	11.91	67.84	100.95
		14.000	355.6	XS	----	0.500	12.70	72.16	107.40
		14.000	355.6	- - - -	----	0.562	14.27	80.73	120.12
		14.000	355.6	- - - -	60	0.594	15.09	85.13	126.72
		14.000	355.6	- - - -	----	0.625	15.88	89.36	133.04
		14.000	355.6	- - - -	----	0.688	17.48	97.91	145.76
		14.000	355.6	- - - -	80	0.750	19.05	106.23	158.11
		14.000	355.6	- - - -	----	0.812	20.62	114.48	170.34
		14.000	355.6	- - - -	----	0.875	22.23	122.77	182.76
		14.000	355.6	- - - -	100	0.938	23.83	130.98	194.98
		14.000	355.6	- - - -	----	1.000	25.40	138.97	206.84
		14.000	355.6	- - - -	----	1.062	26.97	146.88	218.58
		14.000	355.6	- - - -	120	1.094	27.79	150.93	224.66
		14.000	355.6	- - - -	----	1.125	28.58	154.84	230.49
		14.000	355.6	- - - -	140	1.250	31.75	170.37	253.58
		14.000	355.6	- - - -	160	1.406	35.71	189.29	281.72
16	400	16.000	406.4	- - - -	20	0.312	7.92	52.32	77.83
		16.000	406.4	- - - -	- - - -	0.344	8.74	57.57	85.71
		16.000	406.4	STD	30	0.375	9.53	62.64	93.27
		16.000	406.4	- - - -	- - - -	0.406	10.31	67.68	100.71
		16.000	406.4	- - - -	- - - -	0.438	11.13	72.86	108.49
		16.000	406.4	- - - -	- - - -	0.469	11.91	77.87	115.87
		16.000	406.4	XS	40	0.500	12.70	82.85	123.31
		16.000	406.4	- - - -	- - - -	0.562	14.27	92.75	138.00
		16.000	406.4	- - - -	- - - -	0.625	15.88	102.72	152.94
		16.000	406.4	- - - -	60	0.656	16.66	107.60	160.13
		16.000	406.4	- - - -	- - - -	0.688	17.48	112.62	167.66
		16.000	406.4	- - - -	- - - -	0.750	19.05	122.27	181.98
		16.000	406.4	- - - -	- - - -	0.812	20.62	131.84	196.18
		16.000	406.4	- - - -	80	0.844	21.44	136.74	203.54
		16.000	406.4	- - - -	- - - -	0.875	22.23	141.48	210.61
		16.000	406.4	- - - -	- - - -	0.938	23.83	151.03	224.83
		16.000	406.4	- - - -	- - - -	1.000	25.40	160.35	238.66
		16.000	406.4	- - - -	100	1.031	26.19	164.98	245.57
		16.000	406.4	- - - -	- - - -	1.062	26.97	169.59	252.37
		16.000	406.4	- - - -	- - - -	1.125	28.58	178.89	266.30
		16.000	406.4	- - - -	- - - -	1.188	30.18	188.11	280.01
		16.000	406.4	- - - -	120	1.219	30.96	192.61	286.66
		16.000	406.4	- - - -	- - - -	1.250	31.75	197.10	293.35
18	450	18.000	457	STD	- - - -	0.375	9.53	70.65	105.17
		18.000	457	- - - -	- - - -	0.406	10.31	76.36	113.58
		18.000	457	- - - -	30	0.438	11.13	82.23	122.38
		18.000	457	- - - -	- - - -	0.469	11.91	87.89	130.73
		18.000	457	XS	- - - -	0.500	12.70	93.54	139.16
		18.000	457	- - - -	40	0.562	14.27	104.76	155.81
		18.000	457	- - - -	- - - -	0.625	15.88	116.09	172.75
		18.000	457	- - - -	- - - -	0.688	17.48	127.32	189.47
		18.000	457	- - - -	60	0.750	19.05	138.30	205.75
		18.000	457	- - - -	- - - -	0.812	20.62	149.20	221.91
		18.000	457	- - - -	- - - -	0.875	22.23	160.18	238.35
		18.000	457	- - - -	80	0.938	23.83	171.08	254.57
		18.000	457	- - - -	- - - -	1.000	25.40	181.73	270.36
		18.000	457	- - - -	- - - -	1.062	26.97	192.29	286.02
		18.000	457	- - - -	- - - -	1.125	28.58	202.94	301.96
		18.000	457	- - - -	100	1.156	29.36	208.15	309.64
		18.000	457	- - - -	- - - -	1.188	30.18	213.51	317.68
		18.000	457	- - - -	- - - -	1.250	31.75	223.82	332.97
		18.000	457	- - - -	120	1.375	34.93	244.37	363.58
20	500	20.000	508	STD	20	0.375	9.53	78.67	117.15
		20.000	508	- - - -	- - - -	0.406	10.31	85.04	126.54
		20.000	508	- - - -	- - - -	0.438	11.13	91.59	136.38
		20.000	508	- - - -	- - - -	0.469	11.91	97.92	145.71
		20.000	508	XS	30	0.500	12.70	104.23	155.13
		20.000	508	- - - -	- - - -	0.562	14.27	116.78	173.75
		20.000	508	- - - -	40	0.594	15.09	123.23	183.43
		20.000	508	- - - -	- - - -	0.625	15.88	129.45	192.73
		20.000	508	- - - -	- - - -	0.688	17.48	142.03	211.45
		20.000	508	- - - -	- - - -	0.750	19.05	154.34	229.71
		20.000	508	- - - -	60	0.812	20.62	166.56	247.84
		20.000	508	- - - -	- - - -	0.875	22.23	178.89	266.31
		20.000	508	- - - -	- - - -	0.938	23.83	191.14	284.54
		20.000	508	- - - -	- - - -	1.000	25.40	203.11	302.30
		20.000	508	- - - -	80	1.031	26.19	209.06	311.19
		20.000	508	- - - -	- - - -	1.062	26.97	215.00	319.94
		20.000	508	- - - -	- - - -	1.125	28.58	227.00	337.91
		20.000	508	- - - -	- - - -	1.188	30.18	238.91	355.63
		20.000	508	- - - -	- - - -	1.250	31.75	250.55	372.91
		20.000	508	- - - -	100	1.281	32.54	256.34	381.55
		20.000	508	- - - -	- - - -	1.312	33.32	262.10	390.05
22	550	22.000	559	STD	20	0.375	9.53	86.69	129.14
		22.000	559	- - - -	- - - -	0.406	10.31	93.72	139.51
		22.000	559	- - - -	- - - -	0.438	11.13	100.96	150.38
		22.000	559	- - - -	- - - -	0.469	11.91	107.95	160.69
		22.000	559	XS	30	0.500	12.70	114.92	171.10
		22.000	559	- - - -	- - - -	0.562	14.27	128.79	191.70
		22.000	559	- - - -	- - - -	0.625	15.88	142.81	212.70
		22.000	559	- - - -	- - - -	0.688	17.48	156.74	233.44
		22.000	559	- - - -	- - - -	0.750	19.05	170.37	253.67
		22.000	559	- - - -	- - - -	0.812	20.62	183.92	273.78
		22.000	559	- - - -	60	0.875	22.23	197.60	294.27
		22.000	559	- - - -	- - - -	0.938	23.83	211.19	314.51
		22.000	559	- - - -	- - - -	1.000	25.40	224.49	334.25
		22.000	559	- - - -	- - - -	1.062	26.97	237.70	353.86
		22.000	559	- - - -	80	1.125	28.58	251.05	373.85
		22.000	559	- - - -	- - - -	1.188	30.18	264.31	393.59
		22.000	559	- - - -	- - - -	1.250	31.75	277.27	412.84
		22.000	559	- - - -	- - - -	1.312	33.32	290.15	431.96
		22.000	559	- - - -	100	1.375	34.93	303.16	451.45
24	600	24.000	610	STD	20	0.375	9.53	94.71	141.12
		24.000	610	- - - -	- - - -	0.406	10.31	102.40	152.48
		24.000	610	- - - -	- - - -	0.438	11.13	110.32	164.38
		24.000	610	- - - -	- - - -	0.469	11.91	117.98	175.67
		24.000	610	XS	- - - -	0.500	12.70	125.61	187.07
		24.000	610	- - - -	30	0.562	14.27	140.81	209.65
		24.000	610	- - - -	- - - -	0.625	15.88	156.17	232.67
		24.000	610	- - - -	40	0.688	17.48	171.45	255.43
		24.000	610	- - - -	- - - -	0.750	19.05	186.41	277.63
		24.000	610	- - - -	- - - -	0.812	20.62	201.28	299.71
		24.000	610	- - - -	- - - -	0.875	22.23	216.31	322.23
		24.000	610	- - - -	- - - -	0.938	23.83	231.25	344.48
		24.000	610	- - - -	60	0.969	24.61	238.57	355.28
		24.000	610	- - - -	- - - -	1.000	25.40	245.87	366.19
		24.000	610	- - - -	- - - -	1.062	26.97	260.41	387.79
		24.000	610	- - - -	- - - -	1.125	28.58	275.10	409.80
		24.000	610	- - - -	- - - -	1.188	30.18	289.71	431.55
		24.000	610	- - - -	80	1.219	30.96	296.86	442.11
		24.000	610	- - - -	- - - -	1.250	31.75	304.00	452.77
		24.000	610	- - - -	- - - -	1.312	33.32	318.21	473.87
		24.000	610	- - - -	- - - -	1.375	34.93	332.56	495.38

Noms relatifs
Tube de précision, Tube pour la construction, Tuyau hydraulique

Produits relatifs
