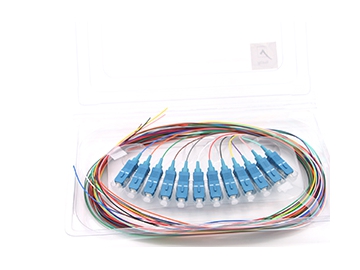

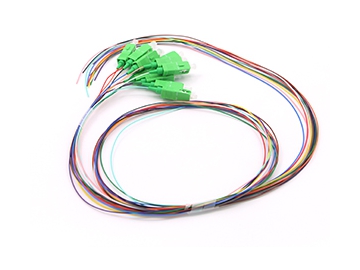

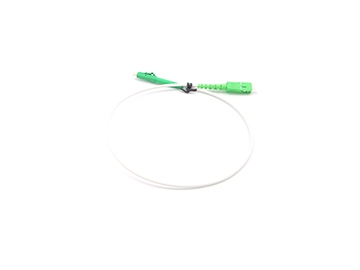

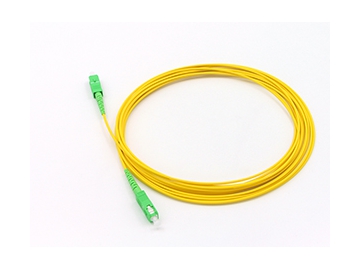

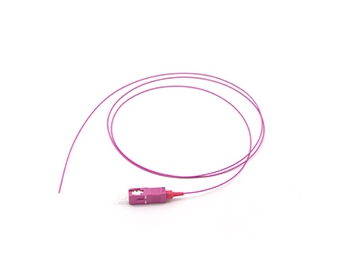

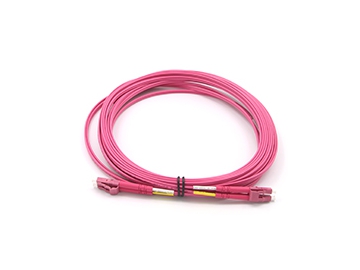

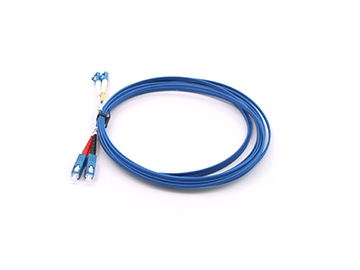

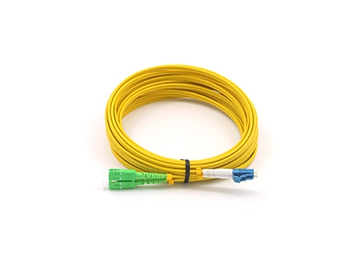

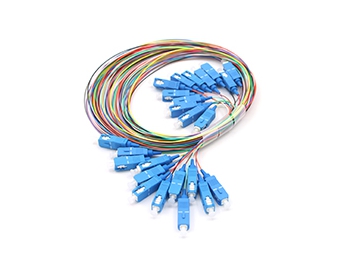

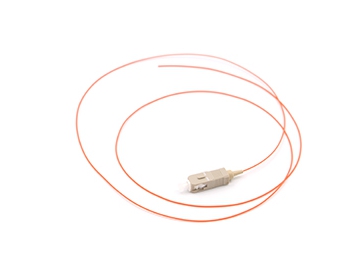

Jarretière et pigtails de fibre optique
Nous proposons des jarretières monomode et de multi-mode et des pigtails avec des types de connecteurs différents incluant SC, LC, FC, ST, MPO, MU, DIN, D4, E2000, etc. Les noyaux insérés sont faits avec du céramique et sont couverts avec une veste extérieure hautement stable. Les jarretières et pigtails de fibre optique sont conformes avec les standards GR-326 et UL94-V0.

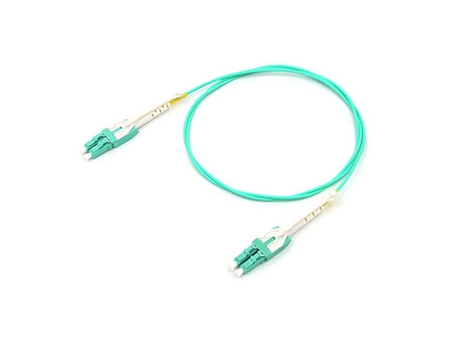

La jarretière de fibre optique duplex LC avec simple couvercle commutable est conçu pour gérer la congéstion de câble et offir une gestion plus simple jarretière ainsi que de l’installation. Cela permet aussi d’économiser des places lors du câblage.
Caractéristiques- La polarité de la fibre A -> A ou A -> B peut-être commutée par l’installeur
- Câble rond fin
- Connecteurs duplex à simple démarrage pour faciliter l’installation
- Compatibilités standards, connecteurs simplex/duplex LC
- Autres options: SC / FC
- Longueur de la jarretière personnalisable
- Deux encoches sur les connecteurs pour simplifier l’installation et la désinstallation
- Les démarrages mini et flexibles sont disponibles et le démarreur peut tourner dans tous les angles
- Déploiement rapide réduisant le temps d’installation
- La mise à nouveau rapide prend en charge le système de transmission parallèle
- Les matériaux en option pour la veste extérieure: PVC, LSZH et autres matériaux
| Monomode | Multimode | |
| Perte d’insertion | ≤0.30 dB | ≤0.30 dB |
| Perte de retour | ≥50 dB (PC) , ≥60 dB (APC) | / |
| Durabilité | < 0.20 dB change typique, 1000 accouplements | / |
| Température de travail | -40 to 85°C | -40 to 85°C |
Ce type de jarretière est spécialement conçu pour les panneaux de brassage de fibre de haute densité. Le câble duplex hautement flexible réduit la congestion de câble et peut être insérer à l’intérieur ou retirer du panneau facilement et rapidement ainsi permet une gestion et une installation convenables.
Caractéristiques- Câble rond et fin
- Duplex LC avec simple démarrage verrouillé, facile à brancher et à débrancher entre les panneaux
- Compatibilité standard, connecteurs duplex LC
- Haute transmission, 100% certifiés sous les standards IEC
- Déploiement rapide réduisant les temps d’installation
- La mise à nouveau rapide prend en charge le système de transmission parallèle
- Les matériaux en option pour le jacket extérieur: PVC, LSZH et autres matériaux
- Type de fibre: ODNR, OFNP
- Longueur du cordon personnalisable
| Monomode | Multimode | |
| Perte d’insertion | ≤0.30 dB | ≤0.30 dB |
| Perte de retour | ≥50 dB (PC) , ≥60 dB (APC) | / |
| Durabilité | < 0.20 dB change typique, 1000 accouplements | / |
| Température de travail | -40 to 85°C | -40 to 85°C |

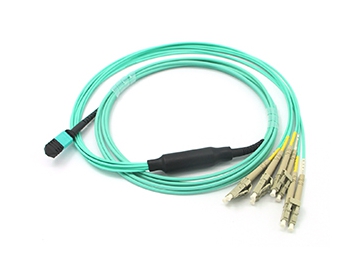

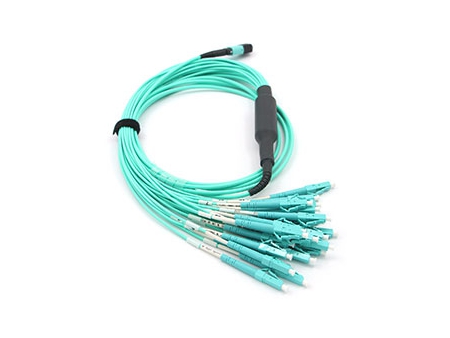

La jarretière de dérivation est utilisée dans la connexion de connecteurs à 12 noyaux MTP / MPO avec des connecteurs LC sur le câble principal. KOC offre des produits avec des longueurs standards et personnalisés. Quand l’équipement du réseau est près du cadre de panneau MPT, la longueur du cordon de dérivation sera minimisée. Pour le matériel et équipement dans la même armoire, la longueur du cordon peut entrer dans la location et les câbles de dérivation peuvent être convenablement enroulés dans l’organisateur de câbles vertical.
Caractéristiques- Connecteurs matriciels avec haute precision et faible perte
- Douce mise à niveau vers le centre de données de nouvelle génération pour 40 GbE et 100 GbE
- Les matériaux en option pour la veste externe: PVC, LSZH et autres matériaux
- Indice d’inflammabilité des câbles: OFNR, OFNP, et LSZH
| Monomode | Multimode | |||
| MTP / MPO | LC | MTP / MPO | LC | |
| Perte d’insertion | ≤0.30 dB | ≤0.3 dB | Faible perte≤0.35 dB | ≤0.3 dB |
| Perte standard ≤ 0.7 dB | Perte Standard ≤0.5 dB | |||
| Perte de retour | ≥60 dB | ≥50 dB | ≥30 dB | ≥30 dB |
| Durabilité | < 0.2 changement typique, 500 accouplements | |||
| Température de travail | -40 to 85°C | |||

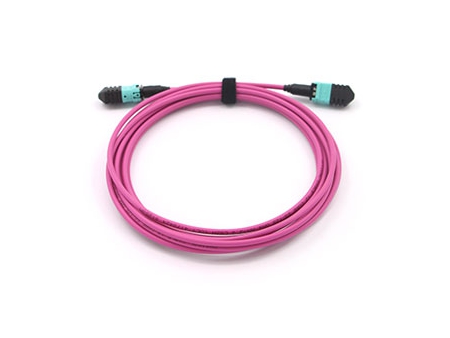

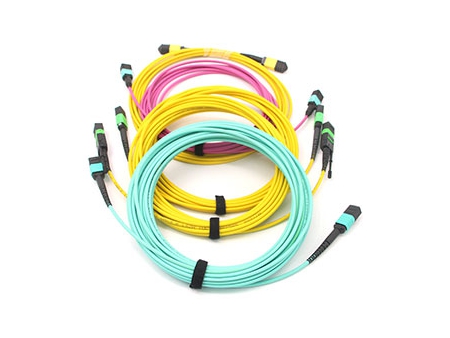

Le câble principal pré-terminé peut être fait avec 4 à 144 noyaux, et est disponible avec un connecteur MTP 8/12-pin à chaque extrémité. Câble et connecteur MPO de haute qualité garantissent une perte d’insertion et une perte en retour élevée pour un réseau de haute vitesse. Sa structure prêt-à l’emploi de haute efficacité réduit merveilleusement l’installation initiale et les côuts de maintenance routine. Le câble principal pré-terminé peut aussi être utilisé avec les modules prêt-à l’emploi ou les panneaux MTP / MPO pour effectuer les connexions de multi niveau. Il est aussi possible de le connecter avec d’autres panneaux ou cordon de raccordement en éventail.
Caractéristiques- Réseau de connecteur avec connecteurs MPT / MPO de haute précision et de faible perte
- Connecteurs MTP / MPO qui sont assemblés aux extrémités du câble. La performance optimale a été testée à 100%
- En option, câblage A B C à trois polarités
- Capacité suffisant pouvant offrir des connexions de fibre de 4 à 144 noyaux
- Indice d’inflammabilité des câbles: OFNR, OFNP, et LSZH
- La longueur du câble est personnalisable, câble principal, câble d’extension, câble de dérivation sont précis.
- Un tube de traction optionnelle pour une installation facile sur le site
- Minimise les échecs et réduit les espaces de câblage et le temps d’installation
- Mise à niveau en douceur vers le centre de données de nouvelle génération pour 40GbE et 100GbE
- Les matériaux en option pour la veste externe: PVC, LSZH et autres matériaux
| Monomode | Multimode | |
| Perte d’insertion | Faible perte≤0.35 dB | Faible perte≤0.35 dB |
| Perte standard≤0.7 dB | Perte standard s≤0.5 dB | |
| Perte de retour | ≥60 dB | ≥30 dB |
| Température de travail | -40℃~ 85℃ | |
| 40G | 40G 8 Fibre | |
| 100G | 100G 20 Fibr | |
- Perte d’insertion et de réflexion arrière min.

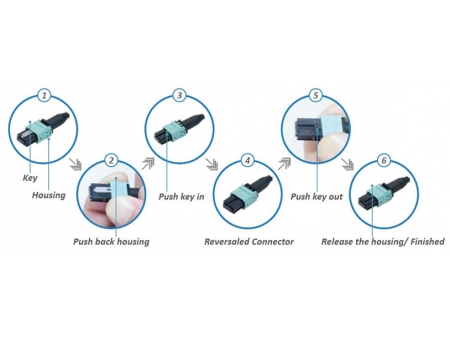

- Changement de polarité sur le site sans besoin d’outil
- Simple changement de sexe sans enlèvement de logement
- Bonne interchangeabilité
- Bonne durabilité
- Stabilité à la haute température
- Des variétés de types de démarrage sont disponibles
- Standard: Telcordia GR-1435-CORE
| Monomode | Multimode | ||||
| Standard | Faible perte | Standard | Faible perte | ||
| Perte d’insertion | ≤0.75 dB typique≤0.5 dB | ≤0.35 dB typique≤0.2 dB | ≤0.5 dB typique≤0.35 dB | ≤0.35 dB typique≤0.2 dB | |
| Perte de retour | ≥60 dB (APC) | ≥30 dB (PC) | |||
| Répétabilité | ≤0.1dB | ||||
| Durabilité | < 0.2typical change, 500 matings | ||||
| Interchangeabilité | ≤0.2dB | ||||
| Résistance à la traction | >70N | ||||
| Température de travail | /-40 to 85°C | ||||
