Ligne de production de ciment 1500t/jr
Demande de devis

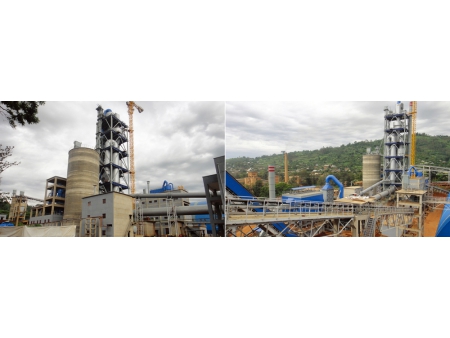

Basée sur la technique de production de ciment en voie sèche, nous avons développé cette cimenterie 1500t/jr. Incorporant un four rotatif de φ3,5×54m, la ligne de production de ciment est une cimenterie clé en main conçue avec un four de décomposition et un préchauffeur cyclone à cinq niveaux à la queue du four.
Organisation de la production - ligne de production de ciment 1500t/jr
- Broyage du calcaire
- Pré-homogénéisation du calcaire broyé
- Broyage du mélange de matière première
- Préchauffeur cyclone cinq étages et décomposition de mélange de matière première en poudre
- Fabrication de clinker de ciment dans le four rotatif
- Broyage de ciment
- Emballage de ciment
Liste d'équipements - ligne de production de ciment 1500t/jr
| No | But | Noms déquipement / Type / Spécifications | Productivité de chaque équipement (t/h) | Quantité | Taux dutilisation annuelle (%) | Remarques |
| 1 | Pour broyage de calcaire | Alimentateur à plaque renforcé Type: B1250×11500mm Taille dalimentation : 800mm Puissance : 30kW | 200 ~ 350 | 1 | 25.51 | |
| Type: TKPC16.18 Taille dalimentation : 800mm Taille de décharge : ≤25mm Puissance : 355kW | 250 | 1 | 25.51 | |||
| 2 | Pour pré-homogénéisation du calcaire | Empileur - récupérateur Ecartement des rails : 24m Capacité brute installée : 142kW Empileur Méthode dempilage de matériel : Empilage de matériel via relevage et rotation continus combiné de la flèche Nombre de piles : >400 Récupérateur Méthode de récupération de matériaux : récupération de matériaux via la section croisée des stocks | Capacité dempilage : 600t/h Capacité de récupération: 250t/h | 1 | ||
| 3 | Broyage de mixture de matières premières | Type : HRM2800mm Taille dalimentation : ≤40mm Taille de décharge : 0.080mm Résidus : 12% Humidité de matériel alimenté : ≤6% Humidité de matériel déchargé : ≤0.5% Puissance du moteur : 1,250 kW | 130 | 1 | 60.90 | |
| 4 | Traitement des gaz usés (du four rotatif et des broyeurs) | Tour dhumidification Type : Φ7.5×26m Flux dair : 400 000m3/h Température dentrée dair : 340℃ Température de sortie dair : 150-220℃ | 1 | 82.19 | ||
| Ventilateur de tirage haute température Flux dair : 400 000m³/h Pression totale de ventilateur : 7500Pa Température opératoire : 340℃ (température transitoire : 450℃) Vitesse : 1450r/min Puissance du moteur : 1250kW | 1 | 82.19 | ||||
| Ventilateur de tirage haute température 2350DIBB24 Flux dair : 300 000m³/h Pression totale de ventilateur : 7500 Pa Dépoussiéreur électrostatique c.BS930 Capacité de traitement : 400 000m³/h Concentration de poussière en entrée : ≤80 mg/m3 Concentration de poussière en sortie : ≤50 mg/m3 | 1 | 82.19 | ||||
| Ventilateur de tirage de queue du four Flux dair : 420 000m³/h Pression totale de ventilateur : 1500Pa Température opératoire : 150℃ Puissance du moteur : 355kW | 1 | 82.19 | ||||
| 5 | Calcination de clinker de ciment (queue de four) | Préchauffeur cyclone cinq étages et four de décomposition Cyclone 1: 2-Φ4300mm Cyclone 2: 1-Φ5600mm Cyclone 3: 1-Φ5600mm Cyclone 4: 1-Φ5900mm Cyclone 5: 1-Φ5900mm Four de décomposition : Φ6300mm | 62.50 | 1 | 82.19 | |
| 6 | Production de clinker de ciment (en four) | Type : Φ3.5×54m Capacité de production : 1500-1800t/j Inclinaison : 4% Vitesse de rotation : 0.4 ~ 3.96r/min Puissance du moteur : 220kW (régulation du vitesse DC) | 62.50 | 1 | 82.19 | |
| 7 | Refroidissement de clinker de ciment (tête de four) | Refroidisseur à grilles Type: LBTF1700 | 62.50 | 1 | 82.19 | |
| 8 | Pour le broyage de ciment | Type: Φ3.5×13m Taille de particules déchargées : 320m²/kg Puissance du moteur principal : 2 000kW | 50 | 2 | 58.59 | |
| Séparateur de poudre Type : O-Sepa1500 Flux dair : 1500m³ /min | 2 | 58.59 | ||||
| 9 | Pour lemballage du ciment | Précision de mesure : ±0,25kg/ sac | 90 | 2 | 34.18 |
