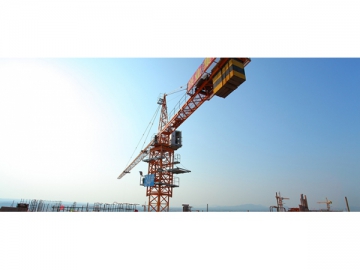

Grue à tour à flèche horizontale QNP31.5
La grue à tour à flèche horizontale QNP31.5 peut assembler des équipements de construction de moyenne et grande taille. La grue à tour à flèche horizontale rotative supérieure adopte des bords horizontaux et un grand chariot. La longueur de la flèche est de 42 mètres, le poids maximal de 3T et le couple de levage maximal de 200kN.m.
Caractéristiques de la grue à tour à flèche horizontale
1. Large applicabilité. Notre produit est utilisé dans les petits et les grands projets de construction, à savoir les grands immeubles, les projets multicouches, les usines industrielles, la construction de cheminées et de silos, les parcs à bestiaux, les ports, et les chargements.
2. Facile à monter et à démonter. Un appareil de levage hydraulique est utilisé pour augmenter ou diminuer la section standard de la grue à tour à flèche relevable pour correspondre aux changements de hauteur des divers projets de construction.
3. Haute vitesse, réglage facile, fonctionnement stable et haute efficacité. Notre produit peut réaliser un levage faible vitesse avec des charges lourdes et un levage à haute vitesse avec des charges légères. Les chariots adoptent deux types de vitesses répondant aux besoins opérationnels de la grue à tour. Un bouchon ouvert fixé à la structure de rotation permet un placement précis et un assemblage facile de la grue à tour à ascension interne.
4. Dispositifs de protection de sécurité fiable. La grue à tour à flèche horizontale est équipée d'un limiteur de poids, limiteur de couple, limiteur de hauteur, limiteur d'amplitude et limiteur de rotation, ainsi que d'une plate-forme de repos et d'un anneau de protection pour un fonctionnement sûr.
5. La cabine latérale du conducteur est vaste, lumineuse, confortable, sécuritaire et facile d'accès.
La hauteur de base de notre produit est de 25.5m. En cas de construction de grande hauteur, nous augmentons le nombre de sections standard et les dispositifs d'attaches pour répondre aux besoins de l'utilisateur. La hauteur maximale du produit est de 120m.
| Couple de levage | t.m | 31.5 | |||
| Poids maxi de levage | t | 3.0 | |||
| Plage de travail | m | 2.5-42 (38) | |||
| Hauteur sous crochet (sans attaches / avec attaches) | m | 30/100 | |||
| Vitesse de levage | m/min | 45/22/11/4.7 | |||
| Vitesse de rotation | tr/min | 0.86/0.43 | |||
| Vitesse de fonçage | m/min | 26/40 | |||
| Vitesse de télescopage | m/min | 0.5 | |||
| Dimensions globales de la machine | Sous la plaque | m | 4.0×4.0 | ||
| Hauteur de la machine entière | Sans attaches | 37.511 | |||
| Avec attaches | 107.911 | ||||
| L'extrémité avant du bras de levage au centre de pivotement | 43.03 (39.03)10.845 | ||||
| Pointe du bras équilibré au centre de pivotement | 10.845 | ||||
| Sans attaches | t | 16.745 | |||
| Avec attaches | |||||
| Poids de balance | 5.08 (4.41) | ||||
| Extras | Puissance totale de l'électromoteur | Kw | 26 | ||
| Pression d'air de travail maximale | N/ cm2 | 250 | |||
| Pression d'air au repos | 800 ~ 1000 | ||||
| Température de travail admissible | ℃ | -20 ~ 40 | |||
