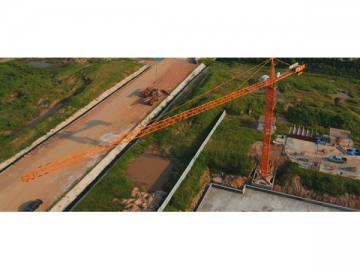

Grue à tour à flèche horizontale QNP63
Demande de devis
QNP63 (QNP5015)
La grue à tour à flèche horizontale QNP63 se caractérise par une grande vitesse, un réglage facile, un fonctionnement stable et une grande efficacité. Fiable et sécuritaire, la grue à tour à ascension interne est équipée d'un limiteur de poids, limiteur de couple, limiteur de hauteur, limiteur d'amplitude et d'un limiteur rotatif. Ce produit offre une capacité totale de 39.32KW et une hauteur de base de 33m.
Paramètres techniques de la grue à tour à flèche horizontale| Eléments | Performance | Paramètres |
| 1 | Charge maximale | 6 t |
| 2 | Longueur maxi de la flèche | 50 m |
| 3 | Charge à la pointe | 1.5 T |
| 4 | Hauteur standard | 33/38 m |
| 5 | Hauteur maximale | 120 /250 m |
| 6 | Taille de section du mât | 1.6 × 1.6 × 2.5 m |
| Couple de charge nominal | 800(KN · M) | ||||||
| Mécanisme | Mécanisme de levage | JC 40% | |||||
| Mécanisme de déplacement | JC 25% | ||||||
| Mécanisme de rotation | JC 25% | ||||||
| Hauteur de la grue (m) | Sans attaches | 33 | |||||
| Avec attaches | 38 | ||||||
| Charge (t) | Charge maximale | 6 | |||||
| Charge à la pointe | 1.5 | ||||||
| Hauteur sous crochet (m) | Modèle A | 120 | |||||
| Modèle B | 2 5 0 | ||||||
| Rayon de travail (m) | Rayon minimal | 2.5 | |||||
| Rayon maximal | 50 | ||||||
| Mécanisme de levage | Agrandissement de la corde en acier (a) | 2 | 4 | ||||
| Vitesse de levage (m/min) | 6.5 | 40 | 80 | 4.6 | 19 | 38.5 | |
| Charge (t) | 3 | 3 | 1.5 | 6 | 6 | 3 | |
| Puissance du moteur ( kw ) | 5.4 | 24 | 24 | 5.4 | 24 | 24 | |
| Mécanisme de déplacement | Vitesse de déplacement (m/min) | 24.5/49 | |||||
| Puissance du moteur ( kw ) | 2.2/3.3 | ||||||
| Mécanisme de rotation (double) | Vitesse de rotation (tr/min) | 0.66 | |||||
| Puissance du moteur ( kw ) | 2.2×2 | ||||||
| Mécanisme de fonçage | Vitesse de travail (m/min) | 0.5 | |||||
| Puissance du moteur ( kw ) | 7.5 | ||||||
| Poids d'équilibre (t) | 12.9 | ||||||
| Température de travail ( ℃ ) | -20 ~ 40 | ||||||
| Capacité totale ( kw ) | 39.32 | ||||||
| Rayon (m) | 2.5-17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 |
| Charge (t) | 6 | 5.63 | 5.27 | 4.96 | 4.68 | 4.42 | 4.19 | 3.97 | 3.78 | 3.6 | 3.4 | 3.28 |
| Rayon (m) | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| Charge (t) | 3.14 | 3.0 | 2.88 | 2.77 | 2.66 | 2.56 | 2.46 | 2.37 | 2.29 | 2.21 | 2.13 | 2.06 |
| Rayon (m) | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 | ||
| Charge (t) | 1.99 | 1.92 | 1.86 | 1.8 | 1.75 | 1.69 | 1.64 | 1.59 | 1.55 | 1.5 |
