QNP20 (TC3065)

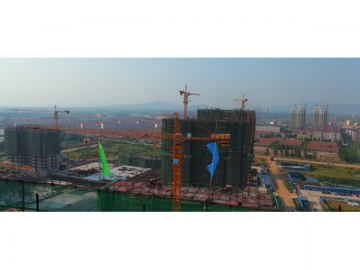

La grue à tour à flèche horizontale QNP20 se caractérise par une excellente et fiable performance, une structure simple et pratique, des dispositifs de sécurité de pointe, un entretien facile, et un fonctionnement sûr. Grâce à sa large applicabilité, cette grue à montage rapide abordable est utilisée dans une variété de projets de construction d'immeubles de grande hauteur, de cheminées, et de silos ainsi que pour le chargement et le déchargement dans les parcs à bestiaux et les quais. La grue à dessus pivotant peut atteindre une hauteur maximale de 120 m avec les attaches et avoir une charge maximale de 2T.
Spécifications techniques de la grue à tour à flèche horizontale| Rayon (m) | 2.5-11.68 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 |
| Poids de levage (t) | 2 | 1.937 | 1.766 | 1.621 | 1.496 | 1.388 | 1.293 | 1.209 | 1.134 |
| Rayon (m) | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 |
| Poids de levage (t) | 1.067 | 1.007 | 0.952 | 0.903 | 0.857 | 0.816 | 0.777 | 0.742 | 0.709 |
| Rayon (m) | 29 | 30 | |||||||
| Poids de levage (t) | 0.678 | 0.650 |
| Spécifications | |||
| Modèle | Type | Montée interne | |
| Hauteur sous crochet | 21.5 m | Longueur de la flèche | 30 m |
| Charge maximale | 2 tonnes | Charge de la pointe | 0.65 |
| Dimensions de section du mât | 1. 25 *1. 25 *2.2 m | ||
| Hauteur maximale | Elle peut atteindre 120 mètres. | ||
| Mécanisme | |||
| Levage | YZP180L-4 | ||
| Rotation | Y100L1-4 | ||
| Chariot | Y112M-6 | ||
| Code HS | 84.26.20.00 | ||
| Câble en acier | Plus de 250 mètres; Câble en acier anti-retournement. | ||
| Système électrique | Schneider | ||
| Cabinet | Cabine spatiale | ||
| Pompe à huile pour levage | Course 1250mm | ||
| Câble | 1 2 0 mètres | ||
| Trémie | 1 pc | ||
| Ratios de charge de mécanismes | Mécanisme de levage | JC40% | |||
| Mécanisme de rotation | JC40% | ||||
| Mécanisme de fonçage | JC40% | ||||
| Mécanisme de levage | Moteur | Type | YZP180L-4 | ||
| Puissance | kw | 15 Kw | |||
| Vitesse | tr/min | 1435 | |||
| Boîte de vitesse | Type | JG 1.6 | |||
| Corde | Diamètre du câble en acier | 12mm | |||
| Vitesse de levage de la charge | m/min | 0~60 | 0~30 | ||
| Charge nominale | KN | 16 | |||
| Vitesse nominale | m/min | 60 | |||
| Mécanisme de rotation | Moteur | Type | Y100L1-4 | ||
| Puissance | kw | 2.2 Kw | |||
| Vitesse | tr/min | 1440 | |||
| Frein | Bouchon du propulseur hydraulique N/O | ||||
| Couronne d'orientation | QW 32.880 | ||||
| Mécanisme de déplacement du chariot | Moteur | Type | Y112M-6 | ||
| Puissance | kw | 2.2 Kw | |||
| Mécanisme d'escalade | Moteur | Type | Y100L2-4 | ||
| Puissance | kw | 3 | |||
