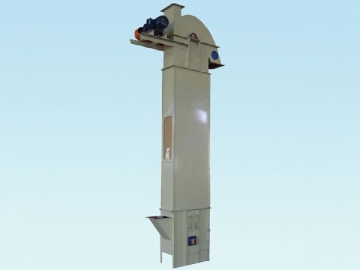

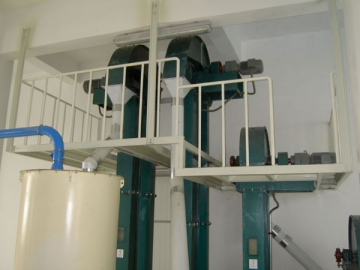

Elevateur à godets
Le groupe CTGRAIN propose différents modèles d'élévateurs à godets série TDTG, idéaux pour le convoyage de matériaux granulés ou pulvérulents. Les godets sont fixés sur des chaînes verticales permettant le transfert du matériau alimenté à la base du convoyeur à grains vers sa bouche de sortie en hauteur.
Ce type de convoyeur à godets présente une capacité allant jusqu'à 1600m3/h, et est couramment utilisé dans les systèmes de stockage pour le transfert de blé, riz, graines et grains divers.
Caractéristiques
1. Nos élévateurs à godets basculants sont conçus pour prévenir tout risque d'accumulation du matériau, limitant ainsi les phénomènes de surcharge susceptibles d'entraîner la détérioration de l'équipement, qui peut servir en continu à charge complète.
2. Les deux extrémités de l'élévateur à godets sont entièrement démontables, et équipées de plaques de choc résistantes à l'usure remplaçables.
3. L'élévateur à godets est muni de deux hublots d'inspection situés chacun à une extrémité de l'appareil.
4. Les sangles sont composées d'au moins 3 couches de caoutchouc et nylon, et sont configurables selon la capacité et la hauteur de l'appareil.
5. L'enveloppe est fixée par brides de raccordement en joints caoutchouc, pour un montage précis.
6. Tous les systèmes de poulie du convoyeur à godets sont équilibrés dynamiquement et statiquement, et sont couverts de caoutchouc haute résistance anti-dérapage.
7. Galets de poulie à gorge ronde et auto-alignement, anti-poussière et intégrés au conduit.
8. Dispositif de tension de bande situé à la base de l'élévateur à godets.
9. Moteur de qualité supérieure ; la boîte de transmission met à profit des engrenages à dents trempées, et la lubrification se fait par bain d'huile. Motoréducteur du groupe allemand SEW disponible.
10. Nos élévateurs à godets sont équipés de dispositifs de sécurité complets, incluant notamment capteurs de vitesse et mécanisme anti-retour permettant d'éviter le retour de la bande en cas de panne de courant.
11. Godets acier ou polymère.
Caractéristiques techniques
| Modèle | Rapport de transmission | Vitesse (m/s) | Capacité(t/h) | ||
| Blé | Farine | Farine (r=0.43) | Blé (r=0.75) | ||
| 9-23 | 0.8-1.2 | 1.2-2.2 | 1.2-2 | 6.5-9.5 | |
| 9-23 | 1.2-1.6 | 1.6-3 | 2-3 | 8-12 | |
| 9-23 | 1.2-1.6 | 1.6-3 | 4.5-6 | 16-27 | |
| 9-23 | 1.3-1.8 | 1.8-3.3 | 5-7 | 22-34 | |
| 11-29 | 1.3-1.8 | 1.7-3.4 | 8-12 | 30-50 | |
| 11-29 | 1.3-1.8 | 1.7-3.4 | 9-13 | 40-65 | |
| 13-29 | 1.5-2 | 1.8-3.5 | 25-35 | 45-70 | |
| 13-29 | 1.5-2 | 1.8-3.5 | 32-45 | 120-200 | |
| 16-35 | 1.7-2.6 | 2.1-3.7 | 36-58 | 140-240 | |
