Capacité nominale d'agrégats vierges : 80-320 (t/h)
Capacité nominale du matériau RAP : 48-160 (t/h)

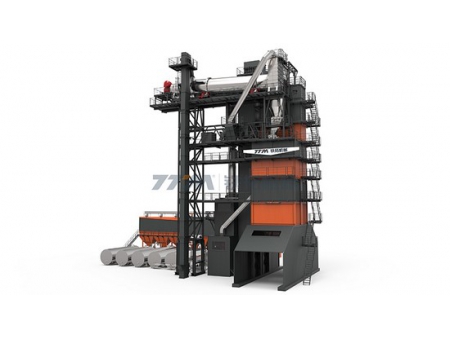

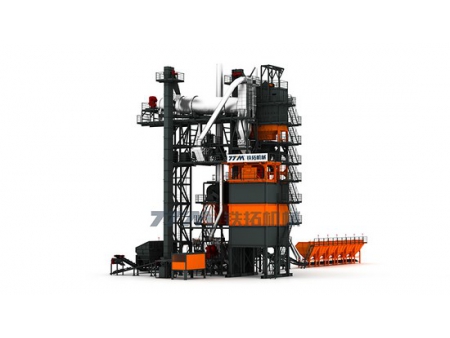

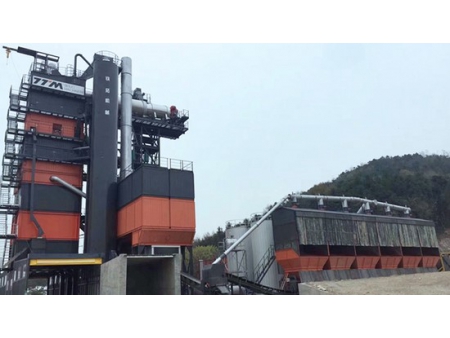

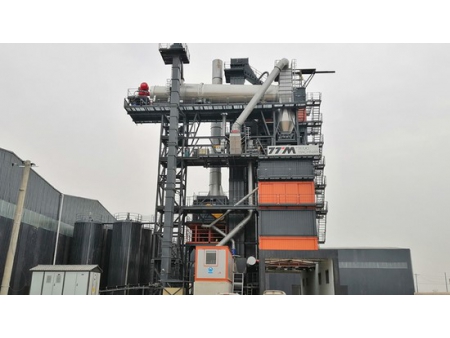

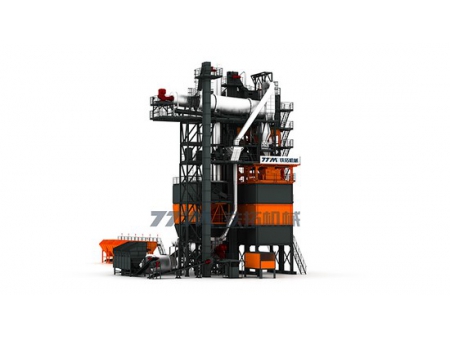

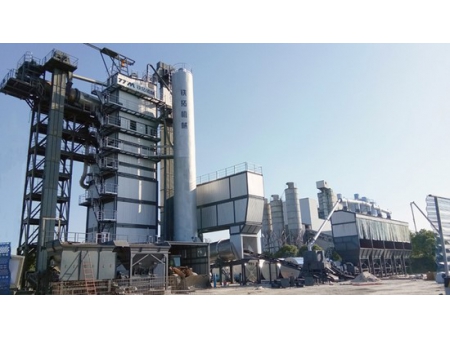

La centrale de recyclage d'asphalte à chaud écologique de série TS est un système intégré de recyclage des enrobés à chaud, mis au point par nos soins, permettant de recycler les revêtements bitumineux récupérés (RAP) en les mélangeant à des agrégats vierges. Cette technologie de recyclage avancée permet de réutiliser l'asphalte récupéré sur les vieilles routes dans le respect de l'environnement. L’usine de recyclage RAP peut contribuer à résoudre les problèmes environnementaux, tout en aidant les entreprises de construction routière à faire des économies de coûts.

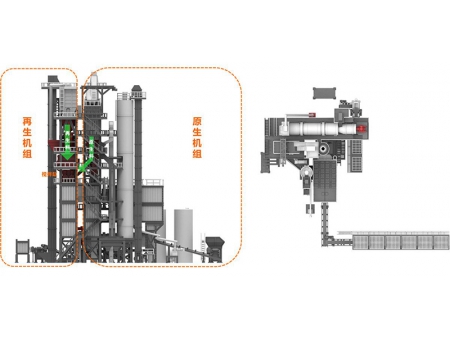

Le malaxeur est soigneusement monté sous le système de pesage du matériau d'asphalte recyclé, la goulotte d'alimentation ou le convoyeur à bande ne sont pas nécessaires. Cette technologie permet donc d'éviter les risques de blocage des matériaux dans la goulotte d'alimentation du matériau recyclé ou dans le convoyeur à bande. La construction intégrée assure une disposition optimale du système de dépoussiérage et du malaxeur, ce qui améliore nettement l'efficacité de la production. L'usine de recyclage RAP est équipée d'un mécanisme de commutation breveté qui permet de passer librement du pré-mélange à l'alimentation directe.

Principaux atouts de la protection de l'environnement
    Économie d'énergie
  • Toutes les parties exposées à l'atmosphère sont protégées par une couche d'isolation permettant de diminuer les pertes de chaleur ;
  • Un système de chauffage électrique est adopté pour remplacer le chauffage conventionnel à l'huile thermique destiné au stockage de l'asphalte ;
  • Le motoréducteur à haut rendement énergétique contribue grandement à la baisse de la consommation d'énergie ;
  • Le procédé de production est plus économe en énergie grâce au système de mélange à chaud de l'asphalte expansé ;
    Dépoussiérage et Désodorisation
  • Le brûleur à gaz, conçu de manière indépendante, satisfait aux exigences spécifiques des clients en matière de combustibles propres ;
  • Les gaz de combustion seront acheminés vers le brûleur pour une combustion secondaire, empêchant ainsi les gaz de combustion de l'asphalte de se propager dans l'atmosphère ;
  • Des condenseurs sont placés au niveau des évents des réservoirs de stockage de pétrole lourd et d'asphalte en vue de limiter les émissions de fumées bleues. La catalyse optique à l'oxygène et l'adsorption sur charbon actif peuvent être appliquées de manière à réduire les émissions.
  • Le système d'alimentation à froid est doté d'un dépoussiéreur à sacs filtrants à jet d'air pulsé via des conduits destinés à évacuer les poussières générées au cours des processus de chargement et de transport ;
  • Le silo de remplissage recyclé est muni d'une station de mélange par voie humide pour la réduction des émissions de poussières ;
  • Le système de mélange à chaud de l'asphalte mousse permet de réduire de manière efficace les fumées générées au cours du processus de production ;
  • Le dispositif de brumisation atomisée peut être installé pour supprimer effectivement les poussières d'asphalte sur le site ;
    Réduction du bruit
  • Le ventilateur à tirage induit est constitué d'une enceinte acoustique, de coussins anti-vibration et d'un silencieux de conduit permettant de minimiser les émissions sonores ;
  • Le brûleur est doté d'un silencieux très efficace et d'une enceinte acoustique pour contrôler correctement le bruit ;
  • L'élévateur à godets, le crible vibrant et les autres équipements générant du bruit sont tous protégés par un panneau d'acier isolé en laine d'aluminium-silicate, ce qui optimise les performances énergétiques et la réduction du bruit ;
Spécifications
Modèle TSE1006 TSE1510 TSE2010 TSE2015 TSE3015 TSE3020 TSE4020
Capacité de l'agrégat vierge (t/h) 80 120 160 160 160 240 320
Capacité du matériau RAP (t/h) 48 80 80 120 120 160 160
Rapport RAP recommandé 40% 50% 33% 50% 37.50% 50% 40%
Capacité de l'agrégat vierge avec RAP (t/h) 100~120 140~160 200~240 200~240 280~320 280~320 360~400
Agrégat vierge
Unité d'alimentation en froid Le nombre de trémies d'alimentation à froid peut être déterminé en fonction des exigences du client.
Nombre de trémies 4 4 5 5 6 6 6
Volume d'une seule trémie (m³) 8 8 8 8 15 15 15
Modèle de sécheur à tambour GT100 GT120 GT160 GT160 GT240 GT240 GT320
Diamètre du tambour du sécheur (m) 1.75 1.95 2.25 2.25 2.5 2.5 2.7
Longueur du tambour du sécheur (m) 7 8 9 9 10 10 10
Brûleur du sécheur Option : diesel, diesel huile lourde, poudre de charbon, gaz naturel, huile gaz (selon les besoins du client)
Puissance du brûleur (MW) 9.8 14.8 19.7 19.7 29.6 29.6 39.4
Système de dépoussiérage Cyclone filtre à manches
Surface de filtration du filtre à manches (m²) 510 650 920 920 1200 1200 1500
Nombre de bacs chauds 4 5 6
Volume du bac chaud (m³) 12 25 28 50
Capacité du malaxeur (kg) 1500 2000 3000 4000 5000
Transmission du malaxeur Double réducteur avec synchronisation des engrenages
Stockage de l'asphalte fini Stockage en dessous/stockage latéral
Volume du bac de stockage inférieur (t) 100 200/300 200/300/400
Volume du bac de stockage latéral (t) 100/200 200/300/400
Matériau RAP
Modèle de sécheur à tambour RGT64 RGT80 RGR80 RGT120 RGT120 RGT160 RGT160
Diamètre du tambour du sécheur (m) 1.8 2.25 2.5
Longueur du tambour du sécheur (m) 8 8 10 12
Brûleur du sécheur Diesel, diesel huile lourde, gaz naturel, huile gaz
Puissance du brûleur (MW) 5.9 9.8 14.8 19.7
Chambre de combustion (diamètre×longueur) Ø1.6×3.8 Ø1.8×4.2 Ø2×4.2
Stockage de RAP (t) 8 10
Malaxeur de RAP Optionnel
Capacité du malaxeur de RAP (kg) 600 1000 1500 2000
Traitement des émissions Combustion secondaire dans le sécheur de matières vierges
Alimentation du RAP dans le malaxeur Goulotte d'alimentation ou bande transporteuse (optionnel)
Puissance totale (kW) 90 110 160 160 185 185 200
