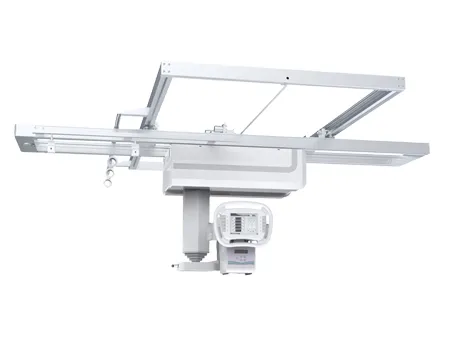

Nouveau système de radiographie monté au plafond/Nouveau système de radiographie avec suspension plafonnière

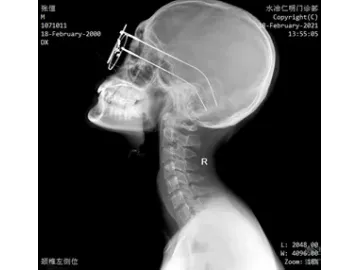

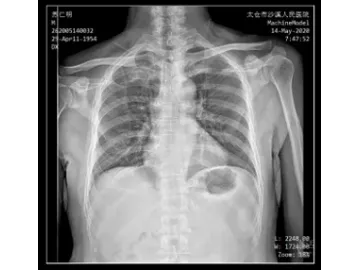

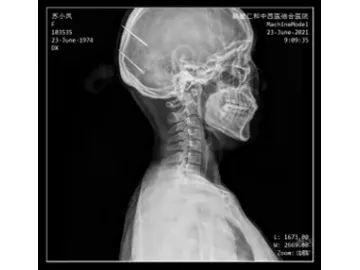

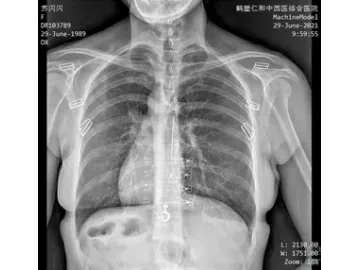

Le nouveau système de radiographie monté au plafond SHO-CMX01 vous donne une imagerie fiable et de haute qualité pour les examens du thorax, des membres, de l'abdomen et de la colonne lombaire. Que vous travailliez dans un département de radiologie, un centre médical, un centre de diagnostic, un centre d'examen médical, une unité d'orthopédie ou de traumatologie, cet appareil est conçu pour répondre à tous vos besoins radiographiques. Vous apprécierez sa capacité de gérer l'imagerie conventionnelle, la radiographie spéciale avec assemblage d'images, la radiographie visuelle précise, la radiographie des fractures sur une large surface et l'imagerie d'examen physique complet. Il est construit pour servir chaque département clinique de votre service de radiologie générale.
Votre appareil est fourni tout en étant déjà équipé d'un puissant générateur de 65.5 kW et d'un tube à rayons X Canon de haute vitesse qui est importé et fiable pour garantir une utilisation constante et à long terme. Il est aussi équipé de deux détecteurs à panneau plat (filaire et sans fil) qui vous offrent des images ultra-claires. Le collimateur électrique motorisé vous aide à ajuster rapidement le faisceau, ce qui vous permet d'économiser le temps à chaque examen.
Vous trouverez aussi un grand panneau de controle à écran tactile de 10.4 pouces et un poste de travail avec moniteur, ordinateur, joystick, frein au pied et un logiciel de traitement d'image qui vont rendre votre travail quotidien fluide et efficace. Tout est conçu pour que vous puissiez vous concentrer sur vos patients et fournir des diagnostics précis et fiables à chaque fois.
Article | Contenu | Paramètres techniques |
Puissance | Tension | 380 V |
Fréquence | 50 Hz±1Hz | |
Capacité | 105 kVA | |
Résistance interne | ≤ 0.17 Ω | |

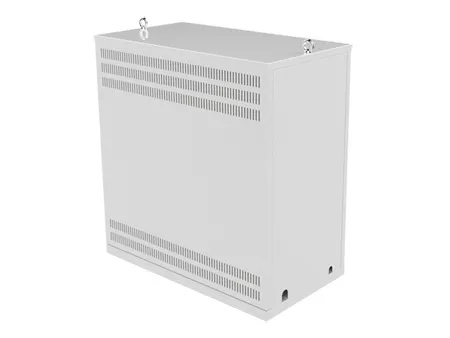

Générateur de rayons X ![]() | Puissance | 65.5 kW |
Fréquence de l'onduleur | 500 kHz±20% | |
Tension du tube de radiographie | 40 kV - 150 kV | |
Courant du tube de radiographie | 10 mA - 80 0mA | |
Temps d'exposition à la radiographie | 1.0~10000 ms | |
Radiographie mAs | 0.1 mAs - 800 mAs | |
Collimateur | Luminosité | >100 Lux |
Éclairage par lumière visible | 5 s ~ 45 s (chaque pas 5s). | |
Filtre | ≥1 m | |

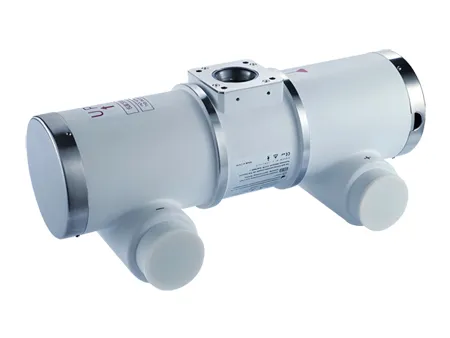

Tube à rayons X![]() | Modèle: | E7254FX |
Focalisation du tube: Grand/petit | 1.2 mm / 0.6 mm | |
Puissance d'entrée | 180 Hz: Grande focalisation 102 kW Petite focalisation 40 kW | |
Capacité thermique de l'anode | 285kJ (400 kHU) | |
Vitesse d'anode rotative | 9700 tr/min (180Hz) | |
Capacité thermique des composants | 950 kJ (1339 kHU) | |
Angle cible | 12° | |
Filtre fixe | 0.8 mm Al / 75 kV | |

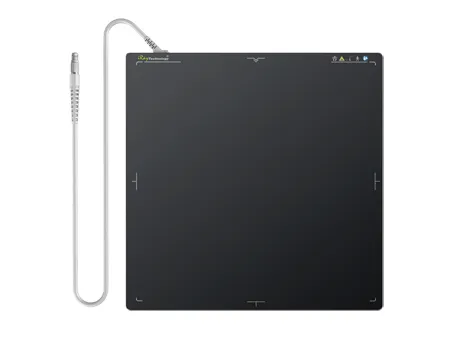

Détecteur à panneau plat *2 PLD1717X PLD1717V3 ![]() | Zone active | 427 (H) mm × 427(V) mm |
Pas de pixel | 139 μm | |
Matrice de pixels | 3072 (H) ×3072 (V) | |
Résolution limite | Mode corporel non atténué ≥ 3,7 lp/mm²Mode corporel atténué en aluminium de 5 mm d'épaisseur ≥ 3,4 lp/mm | |
Transition A/N | 16 bit | |
Vitesse d'acquisition | Jusqu'à 30 ips | |
Plage d'énergie | 40 - 150 kVp | |

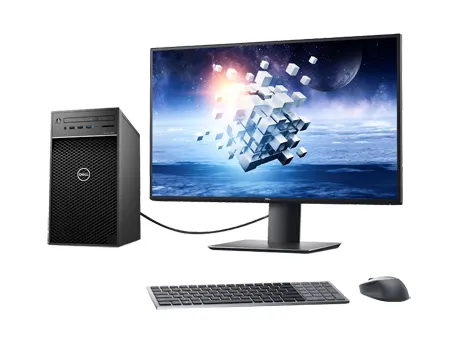

Poste de travail informatique ![]() | Moniteur de 19 pouces ordinateur clavier souris haut-parleur | |
Télécommande à joystick | ||
Système de contrôle de frein au pied | ||
Bureau | ||
Logiciel de traitement d'images |
- Enregistrement : Inclut l'enregistrement régulier, l'enregistrement d'urgence, l'ajout d'accords, l'ajout d'articles, la suppression des informations et le démarrage des inspections.
- Liste de travail : Consultez les informations de la liste, recherchez les patients à examiner, actualisez la liste à examiner, supprimez les examens et ajustez les paramètres d'affichage des colonnes. Débutez l'inspection ou l'enregistrement d'urgence si nécessaire.
- Liste d'examens : Regardez les informations de la liste, affichez et recherchez les données des patients examinés, supprimez les images, stockez les images, gravez les CD, ajoutez des éléments, ajustez les paramètres des colonnes d'affichage et modifiez les informations d'examen.
- Options de la taille de patient : Adultes minces, adultes et adultes plus grands.
- Paramètres de photographie : Ajustez le mode d'exposition, le réglage de la fréquence d'images, kVp, mA, ms, mAs, AEC et focalisez la sélection.
- Configurez le mode d'exposition, le réglage de la fréquence d'images, kVp, mA, ABS et la réinitialisation du temps.
- Outils de navigation : Zoom, retournement horizontal, retournement vertical, rotation à gauche de 90 degrés, rotation à droite de 90 degrés, zoom avant, zoom arrière, retour à la taille d'origine, déplacement de l'image, inversion de la couleur, taille adaptative, ROI, loupe, largeur et niveau de fenêtre par défaut, largeur et niveau de fenêtre de ROI, largeur et niveau de fenêtre visibles, valeur de gris du point, traitement avancé et mesure du gris de l'ellipse.
- Outils de mesure : Flèche, rapport cardiothoracique (CTR), mesure de distance, mesure d'angle et mesure de la colonne vertébrale







- Tube à rayons X Canon à grande vitesse .
- Convient pour une exposition de longue durée et de haute intensité.
- Vitesse de rotation élevée pour avoir une dissipation rapide de la chaleur et une durée de vie prolongée.

- Fréquence d'onduleur ultra-élevée de 500 kHz, courant de tube maximum de 800 mA, sortie de rayonnement stable, excellente qualité de rayonnement et bel effet d'imagerie.
- Générateur de haute puissance et de haute tension assure une sortie de rayonnement stable et de haute qualité.
- Service d'après-vente garanti et faibles coûts de maintenance.

- Deux FPD prenant en charge à la fois les fonctions de radiographie filaire et de celles sans fil.
- PD pixels d’ultra haute définition de 17"x17" pour un champ de vision plus large, ce qui élimine le besoin de déplacer le détecteur pour observer l'ensemble du processus dynamique.
- La technologie avancée et efficace des panneaux plats fournit des images sans distorsion avec une haute résolution, ce qui donne une base précise pour faire le diagnostic clinique.
- Pendant la visualisation ou la relecture, si des lésions suspectes sont trouvées, les prises de vue ponctuelles de haute définition en millisecondes peuvent capturer les images d'un seul cadre à tout moment, ce qui permet aux docteurs de diagnostiquer davantage, de réduire les erreurs de diagnostic et de compiler rapidement les rapports.

- Sélectionnez et préréglez rapidement le champ de vision souhaité, ce qui permet d'économiser le temps lors du positionnement du patient.
- Selon les besoins de la prise de vue ou les habitudes du technicien, une simple touche peut changer la portée du faisceau. Le limiteur de faisceau conventionnel change seulement entre les deux portées de faisceau radiographique; tandis que le collimateur électrique automatique ajuste intelligemment la taille du faisceau en fonction de la position du corps. Ceci améliore ainsi grandement l'efficacité de l'inspection.

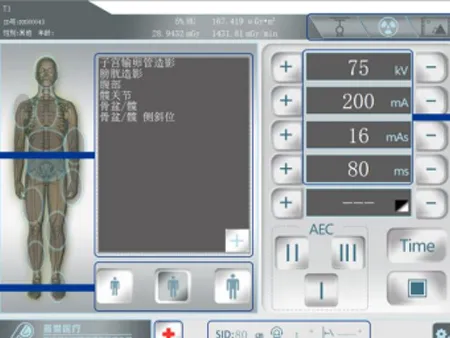

- Nouvellement ajouté écran tactile de table avec des caractéristiques multifonctionnelles.
- Synchronisé avec la station, permettant ainsi aux radiologues de créer de nouveaux examens à la fois dans la salle de radiographie et dans la salle de contrôle pour plus de commodité dans les examens quotidiens et les urgences sans répéter les paramètres.
- Aperçu des images après exposition.
- Affichage en temps réel de l'étirement du SID.
- Réglez facilement les paramètres d’exposition.
- Sélectionnez les parties du corps à exposer à l'aide d'illustrations graphiques humaines
- Ajustez la zone efficace du collimateur.
- Affichage numérique de l'angle de rotation de la tête du tube.
- Démonstration de positionnement en modèle 3D.
- Capteur de gravité avec rotation automatique.
- Accès aux examens d'urgence : Enregistre automatiquement et premièrement la radiographie et complète l'enregistrement du patient plus tard lorsqu'un diagnostic urgent est nécessaire.
Cherchez-vous un système de radiographie avec suspension plafonnière qui améliore l'efficacité et la précision ? Contactez-nous aujourd'hui pour trouver la solution la mieux adaptée à votre établissement !
