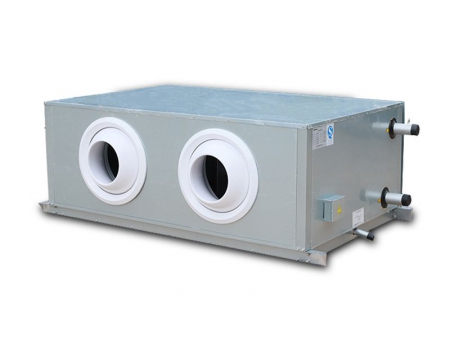

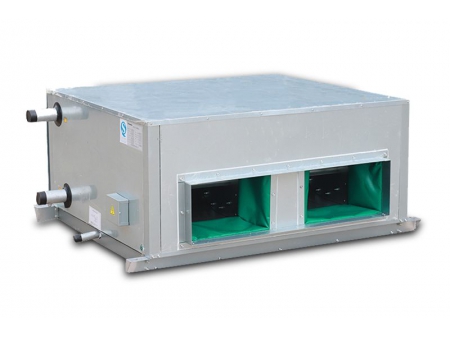

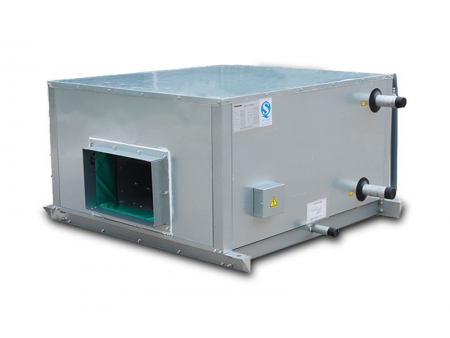

Les unités de refroidissement d'air montées au plafond ou centrales de traitement d'air en faux plafond sont notamment destinées à la ventilation et à la réfrigération dans de nombreux bâtiments, qui vont des usines industrielles aux centres commerciaux.

Télécharger

Paramètres Techniques

Modèle RFPD/4H	Débit d'air (m³/h)	Puissance de refroidissement nominale (KW)	Puissance thermique nominale (KW)	Débit d'eau (m³/h)	D.P. de l'eau (kpa)	ESP (pa)	Puissance du moteur (KW)	Dimensions			Poids (KG)	Bruit dB(A)	Conduite d'eau (DN)	Tuyau d'évacuation (DN)
								L	W	H


010	1000	5.1	10.2	0.88	4.2	60	0.25	850	600	520	56	57	32	25
015	1500	8.4	15.2	1.44	9	60	0.25	950	650	570	63	57	40	25
020	2000	11.7	21.4	2.01	10.8	60	0.25	1100	750	570	81	58	40	25
025	2500	14.7	25.4	2.53	17.6	90	0.37	1100	850	570	83	59	40	25
030	3000	17.9	31.5	3.08	32	150	0.55	1100	1000	570	102	60	40	25
040	4000	23.6	41.1	4.06	60	180	0.75	1100	1280	620	106	60	40	25
050	5000	28.6	51.3	4.92	40	200	0.45x2	1100	1500	620	132	61	40	25
060	6000	35	62	6.02	42	200	0.55X2	1100	1630	620	152	62	50	25
070	7000	41	71	7.05	56	250	0.75x2	1100	1730	680	210	63	50	25
080	8000	45.5	84.3	7.83	32	250	0.75X2	1100	1730	740	251	63	50	25
090	9000	53	92.5	9.12	36	250	0.75x2	1100	1830	740	282	65	50	25
105	10500	62.1	110	10.68	48	280	1.1x2	1200	2130	740	302	67	50	25
120	12000	71	133	12.21	62	280	1.1x2	1200	2130	840	307	67	50	25
135	13500	77	148	13.24	25.4	320	1.8x2	1200	2130	900	375	69	65	25
150	15000	86.5	153.5	14.88	26.4	320	2.2x2	1200	2130	970	386	70	65	25
REMARQUES : 1. Conditions de refroidissement : entrée d'air DB27°C, WB19,5°C, température de l'eau d'entrée 7°C/12°C. 2. Conditions de chauffage : entrée d'air DB21°C, température de l'eau d'entrée 60°C/50°C.

Modèle RFPD/4H	Débit d'air (m³/h)	Puissance de refroidissement nominale (KW)	Puissance thermique nominale (KW)	Débit d'eau (m³/h)	D.P. de l'eau (kpa)	ESP (pa)	Puissance du moteur (KW)	Dimensions			Poids (KG)	Bruit dB(A)	Conduite d'eau (DN)	Tuyau d'évacuation (DN)
								L	W	H


010	1000	7.5	12.9	1.29	9	60	0.25	850	600	520	56	57	32	25
015	1500	113	20.6	1.94	18.6	60	0.25	950	650	570	63	57	40	25
020	2000	15.1	26.7	2.6	26.3	60	0.25	1100	750	570	81	58	40	25
025	2500	18.6	31.6	3.2	37.6	90	0.37	1100	850	570	83	59	40	25
030	3000	22.3	38.5	3.84	25	150	0.55	1100	1000	570	102	60	40	25
040	4000	31.1	50.2	5.35	49.1	180	0.75	1100	1280	620	106	60	50	25
050	5000	36.2	62.3	6.23	32.6	200	0.55x2	1100	1500	620	132	61	50	25
060	6000	44.6	74	7.67	45.1	200	0.55x2	1100	1630	620	152	62	50	25
070	7000	50.4	85	8.67	60.3	250	0.75x2	1100	1730	680	210	63	50	25
080	8000	58.9	99.2	10.13	55.6	250	0.75x2	1100	1730	740	251	63	50	25
090	9000	65.3	112.6	11.23	24.5	250	1.1x2	1100	1830	740	282	65	50	25
105	10500	75.8	137.1	13.04	22	280	1.1X2	1200	2130	740	302	67	65	25
120	12000	86.8	162	14.93	24	280	1.5x2	1200	2130	840	307	67	65	25
135	13500	103.4	175.8	17.78	60	320	2.2x2	1200	2130	900	375	69	65	25
150	15000	109.1	186.2	18.77	62	320	2.2x2	1200	2130	970	386	70	65	25
REMARQUES : 1. Conditions de refroidissement : entrée d'air DB27°C, WB19,5°C, température de l'eau d'entrée 7°C/12°C. 2. Conditions de chauffage : entrée d'air DB21°C, température de l'eau d'entrée 60°C/50°C.

Modèle RFPD/4H	Débit d'air (m³/h)	Puissance de refroidissement nominale (KW)	Puissance thermique nominale (KW)	Débit d'eau (m³/h)	D.P. de l'eau (kpa)	ESP (pa)	Puissance du moteur (KW)	Dimensions			Poids (KG)	Bruit dB(A)	Conduite d'eau (DN)	Tuyau d'évacuation (DN)
								L	W	H


010	1000	7.5	12.9	1.29	9	60	0.25	850	600	520	56	57	32	25
015	1500	113	20.6	1.94	18.6	60	0.25	950	650	570	63	57	40	25
020	2000	15.1	26.7	2.6	26.3	60	0.25	1100	750	570	81	58	40	25
025	2500	18.6	31.6	3.2	37.6	90	0.37	1100	850	570	83	59	40	25
030	3000	22.3	38.5	3.84	25	150	0.55	1100	1000	570	102	60	40	25
040	4000	31.1	50.2	5.35	49.1	180	0.75	1100	1280	620	106	60	50	25
050	5000	36.2	62.3	6.23	32.6	200	0.55x2	1100	1500	620	132	61	50	25
060	6000	44.6	74	7.67	45.1	200	0.55x2	1100	1630	620	152	62	50	25
070	7000	50.4	85	8.67	60.3	250	0.75x2	1100	1730	680	210	63	50	25
080	8000	58.9	99.2	10.13	55.6	250	0.75x2	1100	1730	740	251	63	50	25
090	9000	65.3	112.6	11.23	24.5	250	1.1x2	1100	1830	740	282	65	50	25
105	10500	75.8	137.1	13.04	22	280	1.1X2	1200	2130	740	302	67	65	25
120	12000	86.8	162	14.93	24	280	1.5x2	1200	2130	840	307	67	65	25
135	13500	103.4	175.8	17.78	60	320	2.2x2	1200	2130	900	375	69	65	25
150	15000	109.1	186.2	18.77	62	320	2.2x2	1200	2130	970	386	70	65	25
REMARQUES : 1. Conditions de refroidissement : entrée d'air DB27°C,WB19,5°C, température de l'eau d'entrée 7°C/12°C. 2. Conditions de chauffage : entrée d'air DB21°C, température de l'eau d'entrée 60°C/50°C.

Remarques

Conditions de service à l'air frais : La température du bulbe sec de l'air entrant est de 7℃. La température d'entrée de l'eau chaude est de 60℃.
La température du bulbe sec de l'air de retour est de 15℃. La température de l'eau chaude est de 60℃.

Caractéristiques

La structure en alliage d'aluminium garantit un poids léger, ce qui permet un démontage et une maintenance aisés sur le site.
Les panneaux internes et externes en acier coloré au polyuréthane à double couche éliminent la possibilité de formation d'un pont froid sur la coque pendant le fonctionnement.
Les modules sont exploités et testés au moyen d'essais d'équilibre dynamique et statique avant la livraison.
Des paliers à roulement fermés sont employés pour le réglage automatique du centre de gravité, le verrouillage automatique et la résistance à la poussée. Le pré-remplissage de l'huile de graissage garantit une maintenance inutile dans des conditions de fonctionnement normales.
Le filtre est un modèle à plaques qui peut être nettoyé et réutilisé.
