Unité de traitement d'air Type vertical / Centrale de traitement d'air Version verticale

Demande de devis

À propos de: http://ruidonghvac.fr/4-4-vertical-air-cooling-unit.html

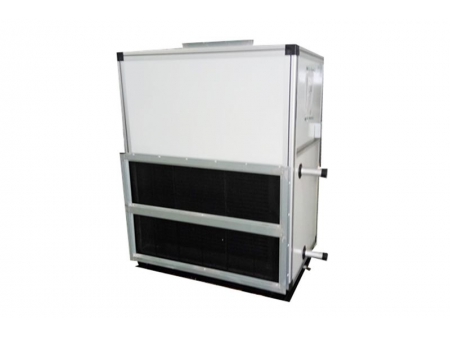

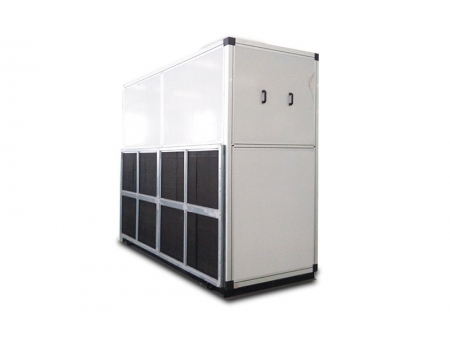

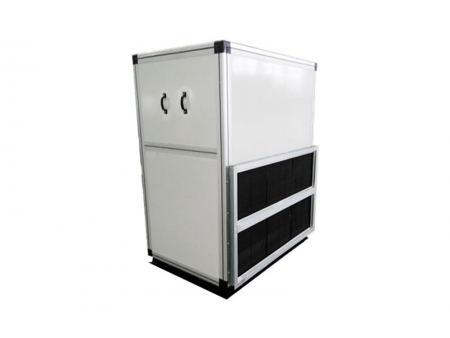

Nos unités de refroidissement d'air verticales, notamment les unités de traitement d'air verticales, sont adaptées à la ventilation et à la réfrigération de fiabilité remarquable. Elles sont grandement appliquées dans les usines, les supermarchés, les restaurants et les centres commerciaux.

Télécharger

Paramètres Techniques

Conditionnement de l'air de retour Série RFPL/W-/4H

Modèle	Débit d'air (m³/h)	Puissance de refroidissement nominale (KW)	Puissance thermique nominale (KW)	Débit d'eau (m³/h)	D.P. de l'eau (kpa)	ESP (Pa)	Puissance du moteur (KW)	Bruit dB(A)	Conduite d'eau (DN)	Tuyau d'évacuation (DN)
020	2000	10.5	17.2	1.8	9.8	220	0.55	54	40	25
030	3000	15.7	25.7	2.7	13.6	220	0.75	55	40	25
040	4000	20.9	34.3	3.6	22.4	220	1.1	56	40	25
050	5000	26.2	42.9	4.5	23.6	220	1.5	58	40	25
060	6000	31.4	51.5	5.4	27.8	250	2.2	58	40	25
070	7000	36.6	60.1	6.3	32.3	250	2.2	58	50	25
080	8000	41.9	68.7	7.2	48.1	270	2.2	58	50	25
090	9000	47.1	77.2	8.1	43.5	270	2.2	59	50	25
105	10500	52.3	85.8	9.0	62.1	270	3.0	60	50	25
120	12000	62.8	103.0	10.8	48.5	270	3.0	61	50	25
135	13500	70.6	115.8	12.2	22.3	320	4.0	64	65	32
150	15000	78.5	128.7	13.5	62.5	320	4.0	66	65	32
180	18000	94.2	154.5	16.2	32.5	320	5.5	68	65	32
210	21000	109.9	180.2	18.9	37.3	350	7.5	68	65	32
240	24000	125.6	206.0	21.6	65.6	350	7.5	70	65	40
270	27000	141.3	231.7	24.3	58.2	350	7.5	71	65	40
300	30000	157.0	257.4	27.0	60.4	420	11.0	72	65	40
330	33000	172.7	283.2	29.7	75.1	420	11.0	72	80	40
350	35000	183.1	300.3	31.5	86.4	450	11.0	74	80	40
400	40000	209.3	342.3	36.0	71.4	450	11.0	75	80	40
450	45000	235.5	386.2	40.5	75.3	450	15.0	76	80	40
500	50000	261.6	429.1	45.0	81.7	450	15.0	76	80	40
Remarques	1) Conditions de refroidissement : air d'entrée DB27℃，WB19.5℃，température de l'eau d'entrée 7℃/12℃
Remarques	2) Conditions de chauffage : air d'entrée DB21℃，température de l'eau d'entrée 60℃/50℃

Conditionnement de l'air de retour Série RFPL/W-/6H

Modèle	Débit d'air (m³/h)	Puissance de refroidissement nominale (KW)	Puissance thermique nominale (KW)	Débit d'eau (m³/h)	D.P. de l'eau (kpa)	ESP (Pa)	Puissance du moteur (KW)	Bruit dB(A)	Conduite d'eau (DN)	Tuyau d'évacuation (DN)
020	2000	15.1	24.8	2.60	22	220	0.55	54	40	25
030	3000	22.7	37.2	3.90	35	220	1.1	55	40	25
040	4000	30.2	49.6	5.20	46	220	1.1	56	40	25
050	5000	37.8	62.0	6.50	43	220	1.5	58	40	25
060	6000	45.3	74..4	7.80	54	250	2.2	58	40	25
070	7000	52.9	86.8	9.10	24	250	2.2	58	50	25
080	8000	60.5	99.2	10.40	35	270	2.2	58	50	25
090	9000	68.0	111.6	11.70	38	270	3.0	59	50	25
105	10500	79.4	130.2	13.65	43	270	3.0	60	50	25
120	12000	90.7	148.7	15.60	46	270	3.0	61	50	25
135	13500	102.0	167.3	17.55	48	320	4.0	64	65	32
150	15000	113.4	185.9	19.50	51	320	5.5	66	65	32
180	18000	136.0	223.1	23.40	23	320	5.5	68	65	32
210	21000	158.7	260.3	27.30	26	350	7.5	68	65	32
240	24000	181.4	297.5	31.20	35	350	7.5	70	65	40
270	27000	204.1	334.7	35.10	42	350	11.0	71	65	40
300	30000	226.7	371.9	39.0	44	420	11.0	72	65	40
330	33000	249.4	409.0	42.90	53	420	11.0	72	80	40
350	35000	264.5	433.8	45.50	63	450	11.0	74	80	40
400	40000	302.3	495.8	52.0	54	450	15.0	75	80	40
450	45000	340.1	557.8	58.50	61	450	15.0	76	80	40
500	50000	377.9	619.8	65.0	67	450	18.5	76	80	40
Remarques	1) Conditions de refroidissement : air d'entrée DB27℃，WB19.5℃，température de l'eau d'entrée 7℃/12℃
Remarques	2) Conditions de chauffage : air d'entrée DB21℃，température de l'eau d'entrée 60℃/50℃

Caractéristiques

La structure légère en alliage d'aluminium facilite le démontage et l'entretien sur site.
Des panneaux internes et externes en polyuréthane coloré permettent de prévenir la formation de ponts thermiques sur le caisson en cours de fonctionnement.
Machine centrifuge à double entrée d'air : les unités de refroidissement de l'air sont soumises à des tests d'équilibre dynamique et statique avant d'être commercialisées.
Les paliers à roulement fermés jouent le rôle de centre de gravité à réglage automatique, de verrouillage automatique et d'anti-poussée. Le pré-remplissage de l'huile de graissage permet d'éviter l'entretien dans des conditions normales.
Le filtre est un modèle à plaques nettoyables et réutilisables.
