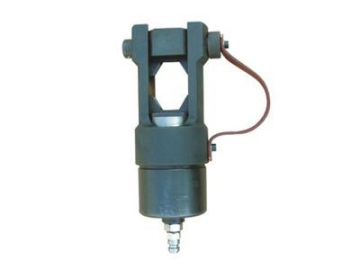

Sertisseuse électro-hydraulique QY
La sertisseuse électro-hydraulique QY est fabriquée à l'aide d'un acier forgé de qualité exceptionnelle. Elle offre les caractéristiques suivantes:
- Excellent rapport poids/puissance
- Court cycle de pressage (toutes les presses ont un piston de relâchement à entrainement hydraulique)
- L'unité d'alimentation, la pompe hydraulique manuelle ainsi que les flexibles sont interchangeables avec notre outil de sertissage hydraulique.
| Référence | Modèles | Pressage max (kN) | Pression d'huile max (MPa) | Conducteur adapté | Course (mm) | Poids (kg) |
| 16101 | QY-25 | 250 | 60 | ≤ ACSR 240 | 22 | 6 |
| 16102 | QY-35 | 350 | 70 | ≤ ACSR 240 | 25 | 12 |
| 16103 | QY-65 | 650 | 94 | ≤ ACSR 500 | 25 | 25 |
| 16104 | QY-125 | 1250 | 94 | ≤ ACSR 720 | 25 | 40 |
| 16105 | QY-200 | 2000 | 94 | ≤ ACSR 1440 | 25 | 85 |
Pour le pressage des conducteurs, des câbles de masses et des bornes en aluminium et cuivre.
Remarques- Les modèles 16101 et 16102 sont couplés à une pompe manuelle ou une pompe électrique à simple tube.
- Les modèles 16103, 16104 et 16105 sont couplés à une station de pompage hydraulique de haute pression.
- Les matrices sont à acheter séparément.

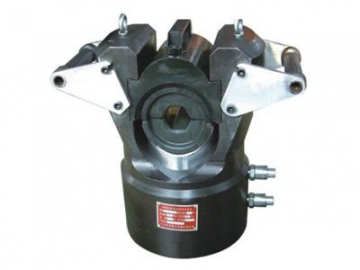

| Référence | Compression maximale | Pression d'huile max (MPa) | Diamètre applicable | Course (mm) | Poids (kg) |
| 16106 | 2500 | 94 | Tube en cuivre ≤Φ95 Tube en acier ≤Φ50 | 35 | 126 |
Application
Pour la compression du conducteur, du câble de mise à la terre et des terminaux en cuivre-aluminium.
Caractéristiques
Structure de type tiroir; compacte.
Remarque
1. Elle est adaptée à la station de pompage à très haute pression.
2. Vous devez acheter séparément une matrice de pression adéquate QY-250M (références 16106G et 16106L).
Spécifications
G-16, 18, 20, 24, 26, 28, 30, 32, 34, 36, 38, 42, 44, 45, 48, 50.
L- 30, 32, 36, 40, 42, 45, 48, 52, 60, 65, 70, 74, 76, 80, 95, 100.
| Référence | Compression maximale | Pression d'huile max (MPa) | Diamètre applicable | Course (mm) | Poids (kg) |
| 16111 | 250 | 70 | 16 ～ 630 mm 2 | 2.5 | 6.5 |
Pour la compression des terminaux en cuivre-aluminium.
CaractéristiquesStructure standard internationale; opération pratique.
Remarque- Adaptée à la pompe manuelle ou électrique à tube simple.
- Vous devez acheter séparément une matrice de pression adéquate 400, 500, 630.m㎡ (référence 16111A). Si vous êtes intéressés par la matrice de pression hexagonale YML12 16～630m㎡ (référence 16195A), vous devez aussi l'acheter séparément.
