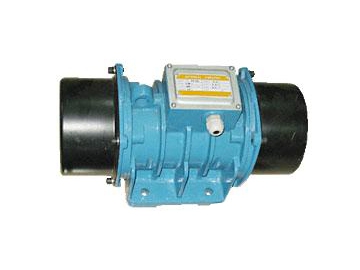

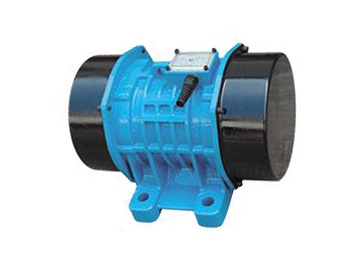

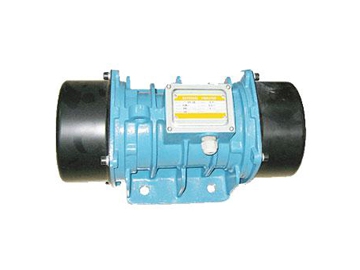

Vibrateur externe pour béton (avec moteur électrique triphasé 4 pôles)
Demande de devis
Equipement de compactage, Vibrateur Béton
Le vibrateur externe pour béton de la série ZF est largement utilisé dans différents domaines de compactage de béton ou de divers travaux où la source de vibration est nécessaire tels que les transporteurs à bandes, les emballages de produits, les productions de pièces préfabriquées, les tamisages de matériaux, etc.
Alimentation triphasé, 220V/380V, 50Hz/60Hz
4 pôles, 1500/1800rpm
Modèles en option
- ZF300-25
- ZF25-25
- ZF37-25
| Modèle | Matériau du boîtier | Force centrifuge Max. (kN) | Fréquence de vibration (vpm) | Amplitude (demi-valeur) (mm) | Amplitude (valeur total) (mm) | Courant nominal (A) | Puissance de sortie nominale (kW) | Puissance d’entrée nominale (kW) | Poids Net (kg) |
| ZF12-25 | Aluminium | 2 | 1500/1800 | 6.5 | 13 | 0.88/0.51 | 0.12 | 0.25 | 11 |
| ZF18-25 | Aluminium | 3 | 1500/1800 | 9.35 | 18.7 | 1.14/0.66 | 0.18 | 0.28 | 13 |
| ZF25-25 | Aluminium | 5 | 1500/1800 | 7 | 14 | 1.21/0.70 | 0.25 | 0.45 | 23 |
| ZF37-25 | Aluminium | 7.5 | 1500/1800 | 9.5 | 19 | 1.56/0.90 | 0.37 | 0.54 | 27 |
| ZF300-25 | Cast steel | 50 | 1500/1800 | 9.5 | 19 | 10.90/6.30 | 3 | 3.56 | 170 |

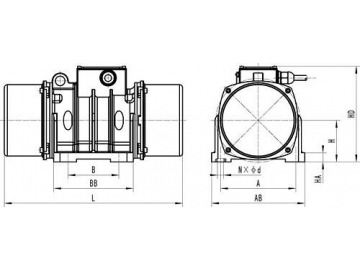

Spécification de montage
| Modèle | Dimensions de montage (mm) | Dimensions totales (mm) | |||||||
| A | B | N×Φd | H | HA | AB | BB | HD | L | |
| ZF12-25 | 120/145 | 110/90 | 8×Φ11 | 68 | 18 | 175 | 136 | 165 | 280 |
| ZF18-25 | 120/145 | 110/70-90 | 8×Φ11 | 79 | 18 | 175 | 136 | 178 | 296 |
| ZF25-25 | 155 | 105 | 4×Φ13 | 86 | 19 | 192 | 164 | 205 | 370 |
| ZF37-25 | 170 | 120 | 4×Φ17 | 93.5 | 20 | 221 | 188 | 216 | 390 |
| ZF300-25 | 350 | 170 | 4×Φ33 | 165 | 50 | 430 | 235 | 335 | 490 |
