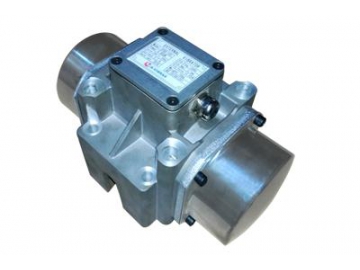

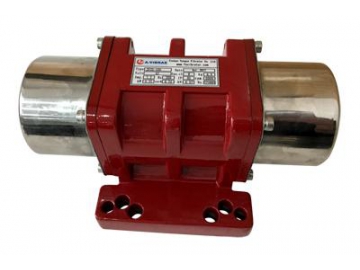

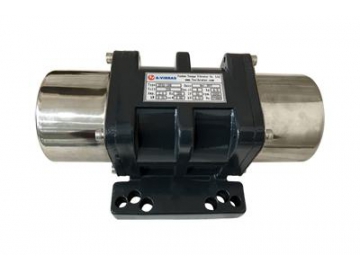

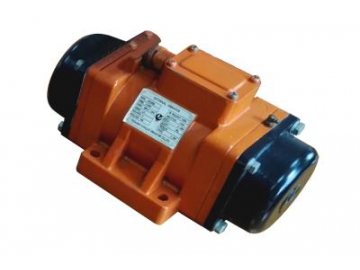

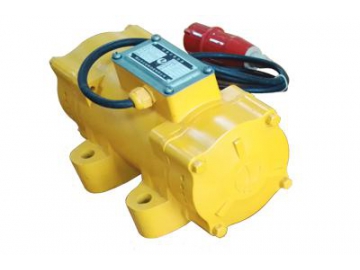

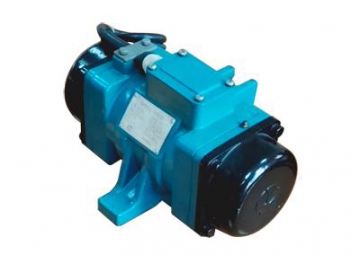

Vibrateur externe à haute fréquence pour béton

Demande de devis

À propos de: http://vibratorcn.fr/1-7-4-high-frequency-external-concrete-vibrator.html

Equipement de compactage, Vibrateur pour le béton

ZF55-100
ZF65-150
ZF55-100K
HZF25-100
ZF35-100
ZF85-100
ZF150-150
Convertisseur de fréquence électronique

Application Recommandée

La vitesse du vibrateur externe à haute fréquence pour béton varie de 6000 rpm à 12000rpm, et le convertisseur de fréquence électronique est utilisé en tant qu’alimentateur. Ce vibrateur à béton est approprié pour le préfabrication de nombreuses parois de construction minces et pour la transmission de vibration sur les surfaces de ces construction afin d’offrir une surface finie lisse.

Paramètres principaux

Puissance du moteur: 0.25-1.5kW
Force centrifuge Max.: 6-12kN
Amplitude Max.: 0.5-2.4 mm
Matériau du boîtier: Fonte d’acier / aluminium
Alimentation d’entrée: 48V 3-150 Hz, 200 Hz; 110V 3-150 Hz, 200 Hz; 250V 3-150 Hz, 200 Hz; 380V 3-150 Hz, 200 Hz
Convertisseur de fréquence électronique: ZEB150/165/10; ZEB150/165/6; ZEB200/165/10; ZEB200/165/6; ZEB200/68/4; ZEB200/56/3; ZEB200/30/2;

Modèles en option

Vibrateur externe à haute fréquence pour béton

Modèle	Matériau du boîtier	Force centrifuge Max. (kN)	Fréquence de vibration (vpm)	Amplitude (valeur total) (mm)	Amplitude (demi-valeur) (mm)	Alimentation	Courant nominal (A)	Puissance de sortie nominale (kW)	Puissance d’entrée nominale (kW)	Poids Net (kg)
ZF25-100	Aluminium	6.57	100/6000	4.8	2.4	48V 3～ 200Hz	7.2	0.25	0.5	6.9
ZF35-100	Aluminium	6.57	100/6000	4.8	2.4	250V 3～ 200Hz	2	0.35	0.65	6.9
ZF55-100	Fonte d’acier	12	100/6000	2.2	1.1	48V 3～ 200Hz	12	0.55	0.7	22
						110V 3～ 200Hz	4.6
						380V 3～ 200Hz	1.3
ZF55-100K	Fonte d’acier	12	100/6000	2.2	1.1	48V 3～ 200Hz	12	0.55	0.7	26
						110V 3～ 200Hz	4.6
						380V 3～ 200Hz	1.3
ZF65-150	Fonte d’acier	12	150/9000	1.3	0.65	48V 3～ 150Hz	13.4	0.65	0.8	22
						110V 3～ 150Hz	4.8
						380V 3～ 150Hz	1.4
ZF65-150K	Fonte d’acier	12	150/9000	1.3	0.65	48V 3～ 150Hz	13.4	0.65	0.8	26
						110V 3～ 150Hz	4.8
						380V 3～ 150Hz	1.4
ZF85-100	Aluminium	13.32	100/6000	4.2	2.1	250V 3～ 200Hz	3.2	0.85	1.1	16
ZF90-200	Fonte d’acier	12	200/12000	1	0.5	48V 3～ 200Hz	14	0.9	1.1	22
						110V 3～ 200Hz	5
						380V 3～ 200Hz	1.5
ZF90-200K	Fonte d’acier	12	200/12000	1	0.5	48V 3～ 200Hz	14	0.9	1.1	26
						110V 3～ 200Hz	5
						380V 3～ 200Hz	1.5
ZF150-150	Aluminium	6	150/9000	1.2	0.6	250V 3～ 150Hz	4.7	1.5	1.75	18
						380V 3～ 150Hz	3

Spécification de montage

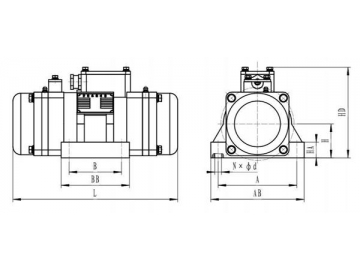

Montage des pieds

Modèle	Dimensions de montage (mm)			Dimensions totales (mm)
Modèle	A	B	N×Φd	H	HA	AB	BB	HD	L
ZF25-100	125/135/140	90/115/65	8×Φ12.5 /4×Φ10.5	79	26	160	136	126	247
ZF35-100	125/135/140	90/115/65	8×Φ12.5 /4×Φ10.5	79	26	160	136	126	247
ZF55-100	150	100	4×Φ13	66	30	178	130	168	315
ZF65-150	150	100	4×Φ13	66	30	178	130	168	315
ZF85-100	120/154	120/90	4×Φ16.5 /4×Φ13	70	100	190	116	179	305
ZF90-200	150	100	4×Φ13	66	30	178	130	168	315
ZF150-150	180	120	4×Φ17	74	50	220	168	190	294

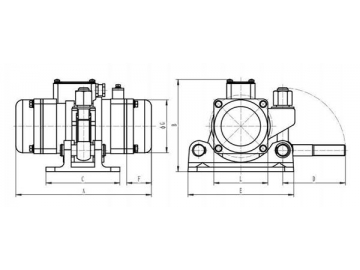

Quick Mounting

Modèle	Dimensions totales (mm)
Modèle	A	B	C	D	E	F	G	L	H	M	N	n-Φd
ZF55-100K	315	208	164	140	235	55	118	120	84	124	170	4-Φ22
ZF65-150K	315	208	164	140	235	55	118	120	84	124	170	4-Φ22
ZF90-200K	315	208	164	140	235	55	118	120	84	124	170	4-Φ22

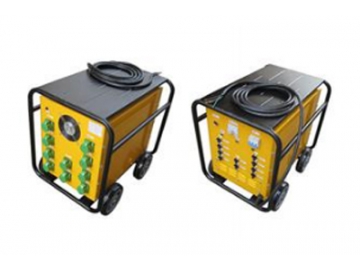

Optionel, Convertisseur de fréquence électronique, série ZEB

Principes de sélection:

La valeur de la puissance d’entrée nominale indiquée sur la plaque d’identification du vibrateur externe à haute fréquence pour béton doit être conforme à la puissance de sortie du convertisseur de fréquence électronique.

Le courant nominal du vibrateur externe à haute fréquence pour béton doit être inférieur au courant de sortie du convertisseur de fréquence électronique.
(1) Convertisseur de fréquence électronique, série ZEB200 (200Hz)

Modèle	Capacité (kVA)	Entrée (Ph/Hz/V/A)	Sortie (Ph/Hz/V/A)	Dimensions totales L×W×H (mm)	Poids (kg)	Qté. de vibration appliquée
ZEB200/165/10	16.5	3/50/380/14	3/200/48/136	710×550×700	63	10(ZF55-100、ZF55-100K)
			3/200/110/55
			3/200/250/23
			3/200/380/14
ZEB200/165/6	16.5	3/50/380/14	3/200/48/136	710×550×615	60	6(ZF90-200、ZF90-200K)
			3/200/110/55
			3/200/250/23
			3/200/380/14
ZEB200/68/4	6.8	3/50/380/6.0	3/200/48/80	650×435×600	50	4(ZF85-100)
			3/200/110/32
			3/200/250/13.5
			3/200/380/6.0
ZEB200/56/3	5.6	3/50/380/5.5	3/200/48/65	650×435×600	47	3(ZF35-100)
			3/200/110/26
			3/200/250/11
			3/200/380/5.5
ZEB200/30/2	3	3/50/380/4.5	3/200/48/36	650×435×600	40	2(ZF25-100)
			3/200/110/14.4
			3/200/250/6.0
			3/200/380/4.5

(2) Convertisseur de fréquence électronique, série ZEB150 (150Hz)

Modèle	Capacité (kVA)	Entrée (Ph/Hz/V/A)	Sortie (Ph/Hz/V/A)	Dimensions totales L×W×H (mm)	Poids (kg)	Qté. de vibration appliquée
ZEB150/165/10	16.5	3/50/380/14	3/150/48/136	710×550×700	63	10(ZF65-150、ZF65-150K)
			3/150/110/55
			3/150/250/23
			3/150/380/14
ZEB150/165/6	16.5	3/50/380/14	3/150/48/136	710×550×615	60	6(ZF150-150)
			3/150/110/55
			3/150/250/23
			3/150/380/14
