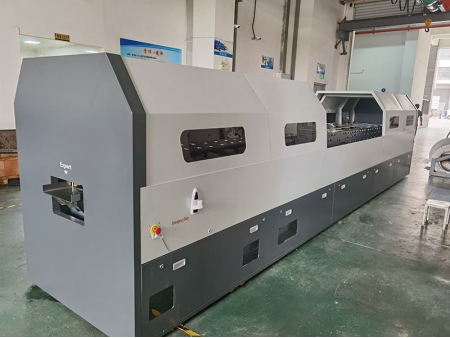

Cadreuse automatique pour l’acier léger XHH-C310
Profileuse pour cadres en acier / Machine de fabrication de cadres métalliques

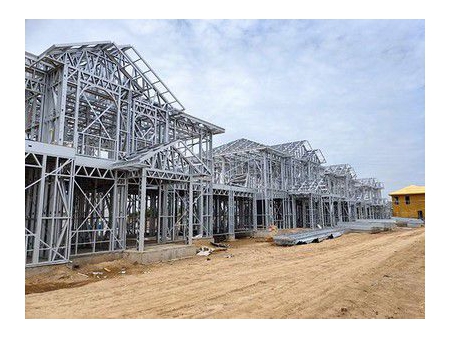

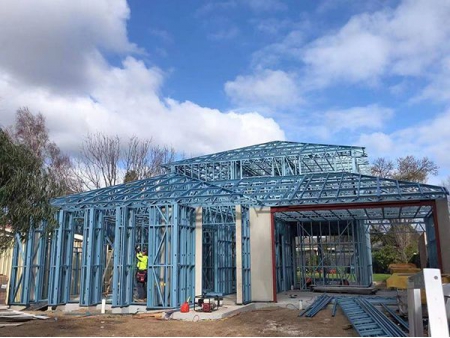

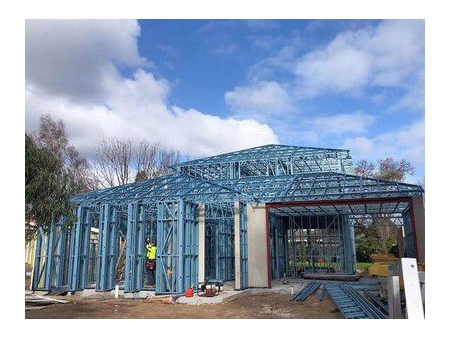

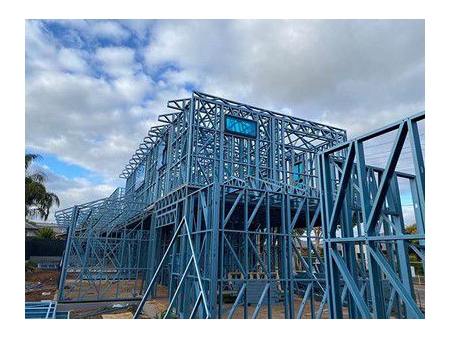

La cadreuse automatique pour l’acier léger XHH-C305/310 permet de fournir des solutions en acier formé à froid pour les poutrelles de plancher et les fermes des bâtiments résidentiels et commerciaux légers. Elle est à même de produire des profilés de 305/310 de large, ce qui permet d'augmenter la capacité de charge de 10 % par rapport aux profilés de 89 mm de large et d'économiser énormément l'acier. Fiable, robuste et facile à monter, cette machine pour systèmes d’ossature d’acier léger offre une vitesse de production de 1,8 t/h.
| Modèle | C305/310 |
| Dimensions | 7600*1500*1700mm |
| Servomoteur principal | 22kW |
| Moteur hydraulique | 11kW |
| Étapes de profilage | 12 étapes |
| Vitesse de profilage | 15 tonnes/8 heures |
| Tension | 380V/50Hz/3Phases |

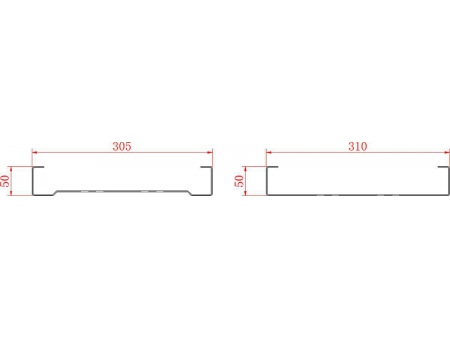

| Largeur effective | 305mm, 310mm |
| Largeur du matériau | 425mm |
| Hauteur de la bride | 50mm |
| Lèvre | 12mm |
| Épaisseur du matériau | G300-G450: 0.95-2.5mm G550: 0.95-2.0mm |
| Tolérance pour la découpe et le poinçonnage | ±1mm |
| Tolérance pour le profilage | ±1mm |
| Système de contrôle | Système de contrôle informatique IPC |
| Logiciel de conception | Logiciel Vertex |
| Rouleaux | Fabriqué en acier SKD-11, soumis à un traitement thermique, chromage dur à la surface des rouleaux |
| Matériau de l'arbre | SKD-11 |
| Matériau du poinçon | SKD-11 |
| Matériau de l'outil de coupe | SKD-11 |
-

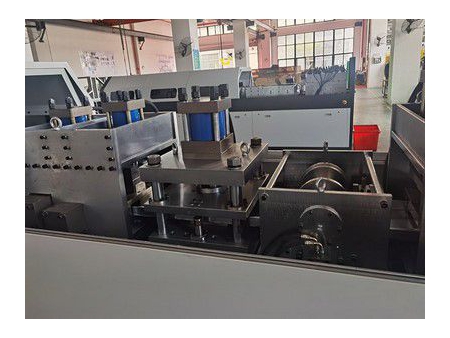

Moule de post-poinçonnage
Les machines XHH LGS sont toutes dotées d'un système de post-poinçonnage et de post-découpage, ce qui garantit des performances de haute précision en termes de position et de dimension.
-
Réduction des pertes de matière

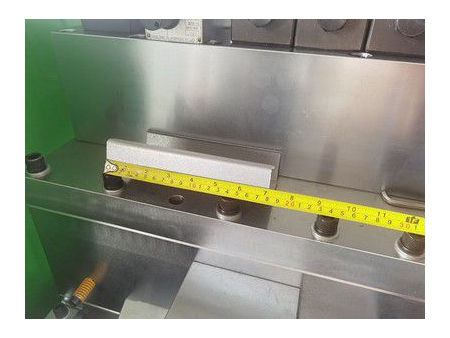

La courte distance entre la matrice de poinçonnage et la matrice de découpe permet de limiter la longueur des résidus de matériau de départ à 0,02 m, et la longueur des résidus de matériau final à 1 mètre.
-
Économie de coût
La longueur de chaque rebut de démarrage de la machine de post-poinçonnage et de découpe XHH est d'environ 1M; la plupart des machines sur le marché sont des machines de pré-poinçonnage et de post-coupe (autres fournisseurs), leurs rebuts sont d'environ 8m à chaque démarrage.
Démarrage/Changement de bobine d'acier 8.11-12.13 kg 5 bobines d'acier/Jour 8.11-12.13 kg Économies de matériaux/An 12.17-18.2 T
- Système de profilage principal
- Dérouleur électrique 5 tonnes
- Système de servomoteur
- Système de contrôle par ordinateur IPC (ordinateur portable Lenovo)
- Logiciel de production (1 jeu)
- Logiciel de conception - Vertex, licence d'utilisation permanente

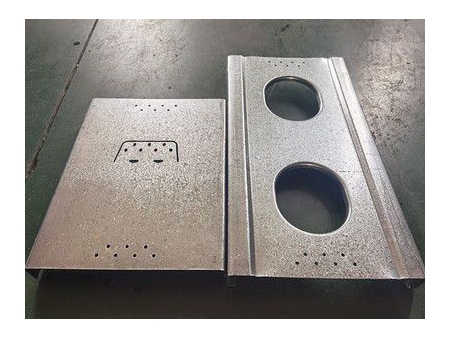

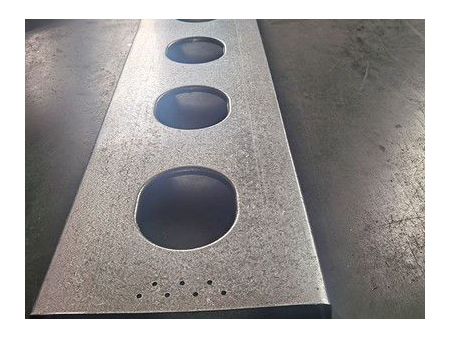

- Dispositif de poinçonnage hydraulique automatique (encoche à lèvres, sertissage, grand trou de service, triple trou d'âme, triple trou de bride)
- Dispositif de post-découpe hydraulique (Matériau: SKD-11)
- Unité d'impression automatique
- Table de sortie (4m)
