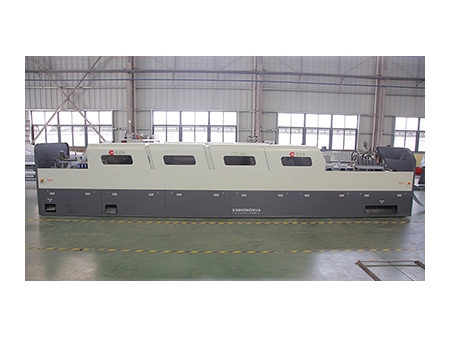

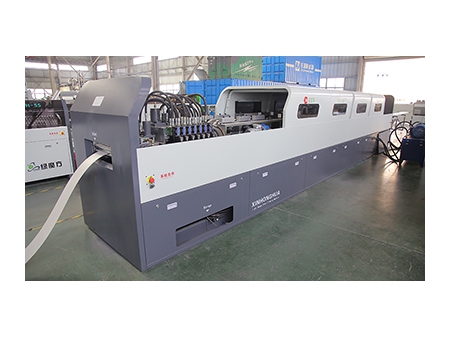

Machine de charpente en acier d’épaisseur ou calibre léger XHH-C75-160

Demande de devis

À propos de: http://roll-formingmachines.fr/1-8-xhh-c75-160-light-gauge-steel-framing-machine.html

Conçue comme une solution polyvalente, la machine de charpente en acier d’épaisseur légère produit efficacement les structures de charpente et de fermes plus lourdes et plus larges. Elle renferme une plage de largeur de 0.75 à 1.6 mm, et celle d’épaisseur de 0.6 à 1.5 mm. Ceci la rend appropriée à une variété d’applications résidentielles et commerciales.

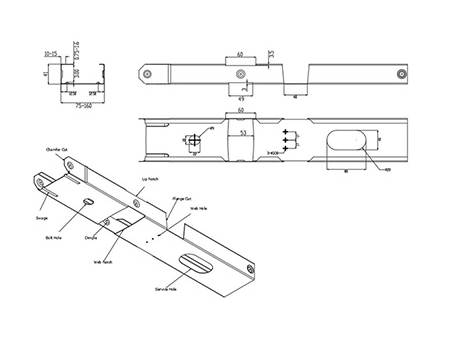

Dimensions du profil

Spécifications

Modèle	C75-89-100-140
Dimension	800016001900mm
Puissance du servomoteur principal	14kW
Moteur hydraulique	11kW
Étapes de profilage	17 étapes
Vitesse de profilage	35 m/min (sans poinçonnage et découpe)
Largeur effective pour le canal C	75mm, 89mm, 100mm, 140mm
Hauteur de la bride	41mm
Lèvre	10mm
Épaisseur du matériau	0.6-1.5mm
Tolérance pour la découpe et le poinçonnage	±1mm
Tolérance pour le profilage	±1mm
Système de contrôle	Système de contrôle informatique IPC
Rouleaux	Cr12
Matériau pour l'arbre	40Cr
Matériel du perforateur	Cr12Mov
Matériel pour le coupeur	Cr12Mov

Caractéristiques

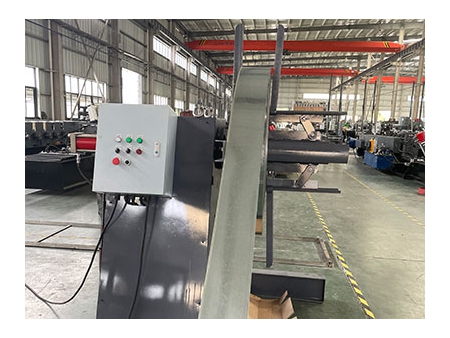

Dérouleur
1. Dispositif de démarrage/arrêt automatique, convertisseur entraîné par un moteur
2. Largeur de la bande : ≤500 mm
3. Diamètre extérieur de la bobine : ≤1300 mm
4. Charge nominale : 3 T
5. Puissance du moteur principal : 4 kW
6. Largeur du matériau : 50-500 mm
7. Diamètre intérieur : 450-530 mm

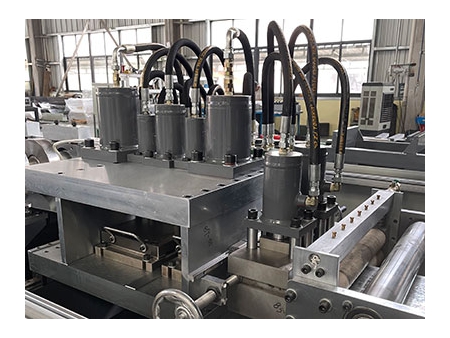

Matrice de découpe et de poinçonnage hydraulique
1. Méthode de poinçonnage : Pré- et post-poinçonnage
2. Matériau de la matrice : Cr12Mov
3. Méthode de découpe : Coupeur de profilage, cisaille de détourage avec à trois lames
4. Matériau de la lame : Cr12Mov
5. Traitement de surface : Semi-finition CNC, traitement sous vide à 58-60HRC, finition CNC

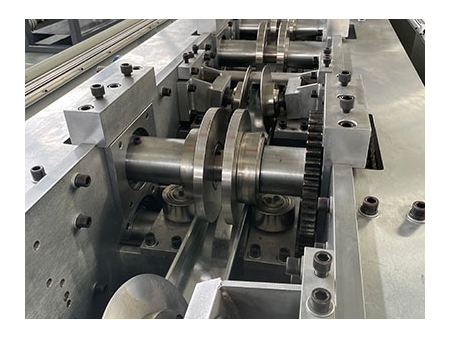

Rouleau de profilage
1. Matériau : Cr12
2. Semi-finition CNC, traitement thermique sous vide 60-62HRC, finition CNC de précision IT5, placage au chrome dur.

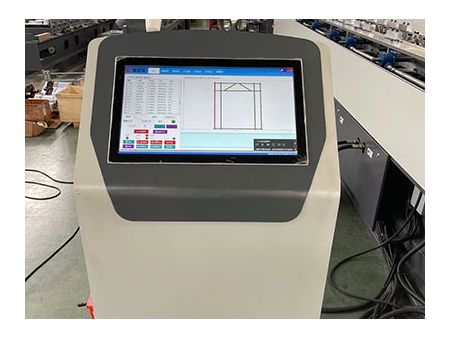

Système de contrôle
1. 1 unité de contrôle IPC
2. 1 unité de contrôleur PLC
3. 3 logiciels de contrôle NC
4. Contrôle de la position de poinçonnage
5. Contrôle de la position de coupe
1. Contrôle de la quantité de lots de production
2. Contrôle de la quantité de détails de lots
3. Surveillance en temps réel pendant la production
4. Contrôle et maintenance à distance

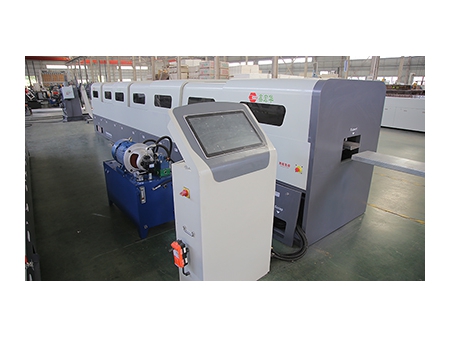

L'équipement de profilage de châssis en acier consiste principalement de :

Système de profilage principal
Dérouleur hydraulique de 3 tonnes
Système de servomoteur
Système de contrôle par ordinateur IPC (ordinateur portable Lenovo)
Logiciel de production (1 unité)

Logiciel de conception Vertex, licence d'utilisation (pour toujours)
Dispositif de poinçonnage automatique hydraulique (Encoche Web/lèvre, sertissage, trou de service, chanfrein, alvéole, trou de boulon)
Dispositif de post-coupe hydraulique (matériau : Cr12Mov)
Dispositif d’impression automatique
Table de sortie (4 m)

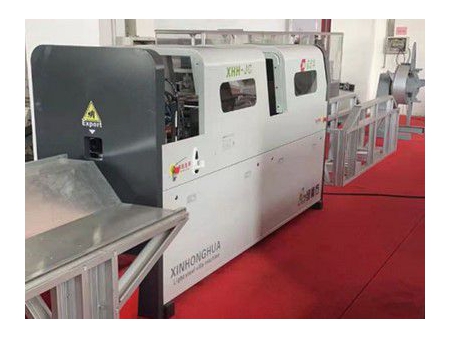

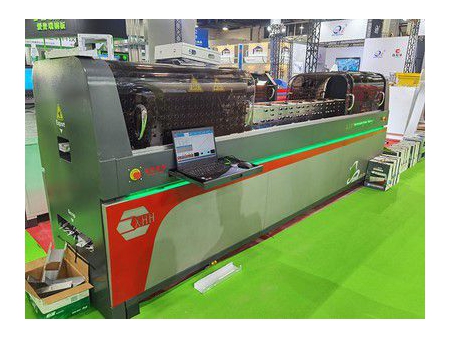

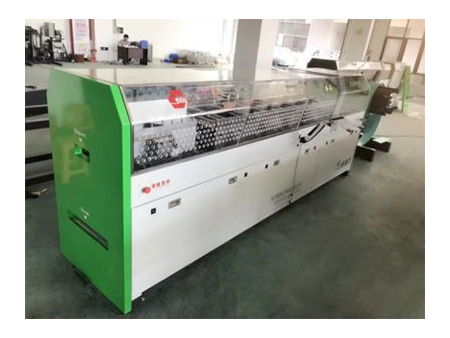

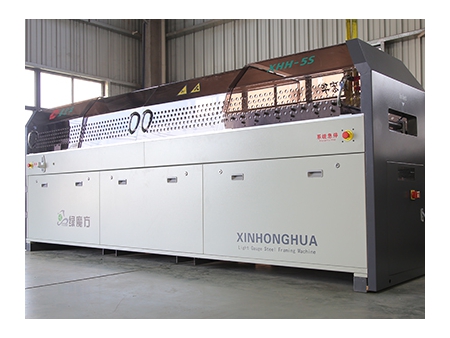

Autres machines de cadrage en acier léger présentant les mêmes avantages
