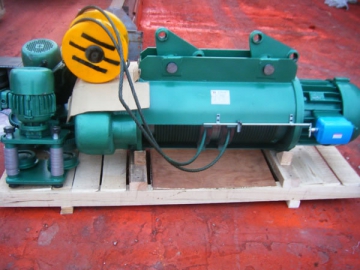

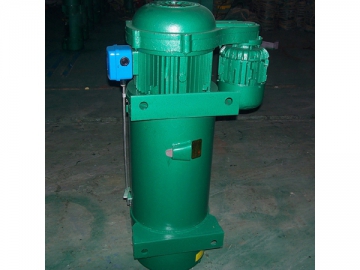

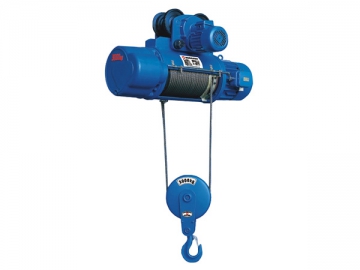

Palan électrique (à câble métallique)
| Désignation | Palan électrique (à câble métallique) |
| Modèle | CD1/MD1 |
| Capacité de levage | 1~20 tonnes |
| Hauteur de levage | 3m, 6m, 12m, 18m, 24m, 30m |
| Classe de fonctionnement | A3 |
Présentation rapide
Lepalan électrique CD1/MD1 est le type de palan le mieux vendu par Yuntian. Cet équipement de levage se caractérise par sa structure compacte, sa légèreté et sa simplicité d'utilisation. Il peut être installé sur une poutrelle en acier, fonctionner en combinaison avec un pont roulant monopoutre ou bipoutre, une grue etc.
Pour une plus grande précision, le palan électrique MD1 constitue votre solution optimale. Cet équipement de levage est particulièrement indiqué pour les moteurs à cônes,les moteurs électriques et comme solution de freinage. Le crochet et le système de verrouillage sont fabriqués à partir d'acier hautement résistant. La fiabilité des palans électriques CD1/MD1 a fait le succès de YUNTIAN qui a pu se hisser au rang des plus importants constructeurs de palans du monde.
Caractéristiques techniques du palan électrique| Modèle | CD1, MD1 | |||||||||
| Capacité de levage (t) | 0.25 | 0.5 | 1 | 2 | 3 | 5 | 10 | 16 | 20 | |
| Hauteur de levage (m) | 3, 6, 9 | 6, 9, 12, 18, 24, 30 | 9, 12, 18 | |||||||
| Vitesse de levage (m/min) | 8 0.8/8 | 70.7/7 | 3.50.35/5 | 4 | ||||||
| Vitesse de déplacement (m/min) | 20 | 20/30 | 20 | |||||||
| Câble métallique | Diamètre (mm) | 3.6 | 4.8 | 7.7 | 11 | 13 | 15 | 15 | 1735 | 19.5 |
| Spec. | 6×19 | 6×37 1 | ||||||||
| Moteur de levage | Modèle | ZD 1 12-4 | ZD 1 21-4 | ZD 1 22-4 | ZD 1 31-4 | ZD 1 32-4 | ZD 1 41-4 | ZD 1 51-4 | ZD 1 52-4 | |
| ZDS0.2/0.8 | ZDS0.2/1.5 | ZDS0.4/3.0 | ZDS0.4/4.5 | ZDS0.8/7.5 | ZDS1.5/13 | ZDS1.5/13 | ||||
| Puissance (Kw) | 0.4 | 0.80.2/8 | 1.50.2/5 | 3.00.4/3.0 | 4.50.4/4.5 | 7.50.8/7.5 | 131.5/13 | 131.5/13 | 18.5 | |
| Vitesse de rotation (t/min) | 1380 | |||||||||
| Courant (A) | 1.25 | 2.40.72/2.4 | 4.30.72/4.3 | 7.61.25/7.6 | 112.4/11 | 182.4/18 | 304.3/30 | 41.7 | ||
| Moteur de mouvement | Type | ZDY 1 10-4 | ZDY 1 11-4 | ZDY 1 12-4 | ZDY 1 21-4 | |||||
| Puissance (Kw) | 0.06 | 0.2 | 0.4 | 0.8 | 0.8×2 | |||||
| Vitesse de rotation (t/min) | 1400 | 1380 | ||||||||
| Courant (A) | 0.3 | 0.72 | 1.25 | 2.4 | 4.3 | |||||
| Nombre de connexions | 120 | |||||||||
| Système de fonctionnement | Intermédiaire FC=25% M3 | |||||||||
| Alimentation électrique | 3phs, 380V, 50HZ | |||||||||
| Mode de fonctionnement | Commande filaire avec boutons | |||||||||
| Mode de contrôle | Contrôle filaire, contrôle à distance |
| Parties électriques | SCHNEIDER, SIEMENS, CHINT |
| Moteur | Nanjing Special, Nanjing, JMU, ABM. ABB, WEG. SIEMENS ou tout autre équipement spécifique |
| Réducteur | TAILONG, TAIXING, SEW out tout autre équipement spécifique |
| Indice de fonctionnement | A3, A4 |
| Limiteur de surcharge | Oui |
| Alerte visuelle et lumineuse | Oui |
