Avantages
1. Equipée avec un contrôleur AS380 iAstar mis à jour et adoptant une communication série CAN BUS, notre armoire de contrôle à variation de fréquence en série intégrée sans salle de machine est plus facile à ajuster.
2. Ce système de contrôle d'ascenseur dispose de fonctions humanisées telles qu'un contrôle duplex, un contrôle de groupe, une assistance à distance et un situation d'urgence, permettant des opérations en toute sécurité.
3. Grâce à la configuration du nouveau système avec un panneau de haute de cabine et un panneau de fonction de cabine, le nombre d'âmes du câble de cette armoire de commande pour ascenseur est grandement réduit.

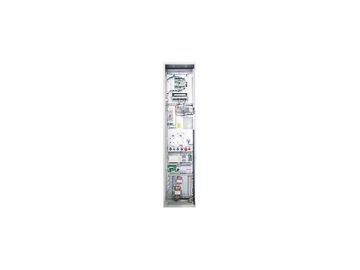

Paramètres techniques de l'Armoire de contrôle à variation de fréquence en série intégrée sans salle de machine
Alimentation électrique: AC380V~460V, 50/60Hz, triphasé
Alimentation électrique: 5.5kW~22kW
Vitesse nominale: ≤ 2.5m/s
Contrôleur principal: Contrôleur intégré iAstar STEP
Standard de sécurité: GB7588/EN-81
Méthode de palier: Palier direct
Précision de palier: ≤±3mm
Température d'environnement: -10℃~ 45℃
Couleur du boîtier de contrôle: Gris foncé ou personnalisé
Dimensions d'armoire de contrôle standard (mm): 1780×400×200
Dimensions de boîte de résistance: 420×255×117 ~ 420×255×255

Interface du Boîtier de contrôle intégré sans salle de machine
Interface électrique: contact à sertir 16mm2
Moteur adapté: Moteur asynchrone AC/Moteur synchrone PM
Encodeur: Collecteur ouvert, poussée-traction, différentiel
Interface d'encodeur: Prise standard DB15 pour moteur synchrone
Freinage: DC110V/DC220V/AC220V; Courant nominal ≤6A; Interface: Contact à sertir 2.5mm2
Moteur de porte: Opérateur VVVF AC220V
Commandes de salle de machine: Gouverneur, protection contre la vitesse excessive vers le haut (pour moteur asynchrone), roue manuelle, moteur latéral arrêt d'urgence, commande en situation d'urgence et interface de réinitialisation à distance du gouverneur
Commandes sur la colonne: Commande de limite finale, interrupteur d'amortisseur, commande de freinage de câble, commande d'arrêt d'urgence d'espacement et commande de décélération (excepté la commande de limite)
Commandes sur le haut de la cabine: Commande d'arrêt d'urgence de la cabine, commande d'arrêt d'urgence du haut de la cabine, vitesse de sécurité, capteur de palier, surcharge, charge légère, commande de charge complète (partie inférieure de la cabine sans type d'alimentation électrique), commande de rideau lumineux, commande de bord de sécurité et commande de gong d'arrivée (type électronique)
Alimentation électrique de la lampe: AC220V pour le haut de la cabine et l'espacement, AC36V pour le haut de la cabine
Système d'interphone: Five-party (type 4 lignes)
Prise de câble: Marque AMP
Appareil de secours: Freinage release lever; Appareil de secours automatique (ARD); Appareil de libération de freinage électrique: Les contacts à sertir sont de dimensions 16mm2 et 2.5mm2.
Câble mobile pour l'Armoire de contrôle à variation de fréquence en série intégrée sans salle de machine : câble plat 29 âmes --TVVBP29/24×0.75 2×2P×0.75 1×2.0 (système de fonction standard)
Câble de communication: câble rond 4 âmes -- RVVP4/2×2×0.75
Câble de verrouillage de porte: câble rond3 âmes -- RVV3/2×0.75 1×2.0
Câble de commande de la colonne: câble rond 19 âmes --RVV19/18×0.75 1×2.0 (système de fonction standard)

Noms relatifs: Boîtier de contrôle d'ascenseur, Panneau de commande pour ascenseur, Armoire de commande
