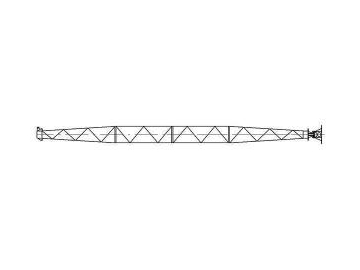

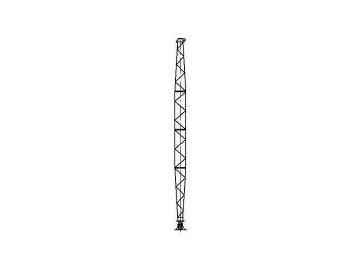

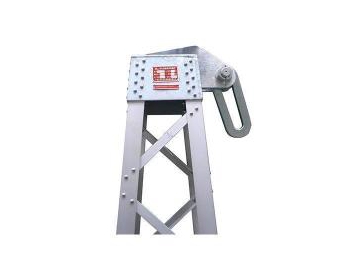

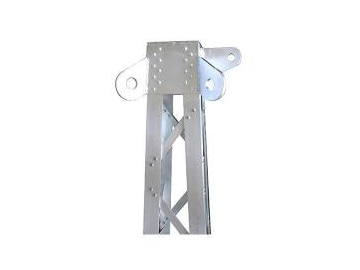

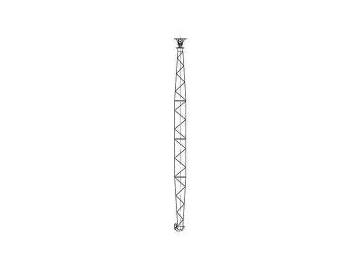

Mât de levage à croisillons
Utilisation
Ce produit est utilisé pour assembler et dresser la tour et le poteau dans la construction de transmission et de distribution.
Notes
1. La matière principale est la cornière en alliage d'aluminium de haute résistance. Les pièces en acier sont galvanisées.
2. Le facteur de sécurité est de 2,5
3. Le suffixe «A» d’un modèle signifie qu'il est universel, et le suffixe «B» signifie qu’il est renforcé.
Paramètres techniques
| Référence | Modèle | Longueur (m) | Charge axile permise (kN) | Section transversale (mm) | Poids (kg/m) |
| 03211 | LBD250-8 | 8 | 37 | □250 | 10.5 |
| 03212 | LBD250-9 | 9 | 29 | ||
| 03213 | LBD250-10 | 10 | 23 | ||
| 03214 | LBD250-11 | 11 | 19 | ||
| 03215 | LBD250-12 | 12 | 16 | ||
| 03216 | LBD250-13 | 13 | 13 | ||
| 03217 | LBD250-14 | 14 | 11 | ||
| 03218 | LBD250-15 | 15 | 10 | ||
| 03221 | LBD300-10 | 10 | 35 | □300 | 11 |
| 03222 | LBD300-11 | 11 | 30 | ||
| 03223 | LBD300-12 | 12 | 24 | ||
| 03224 | LBD300-13 | 13 | 22 | ||
| 03225 | LBD300-14 | 14 | 18 | ||
| 03226 | LBD300-15 | 15 | 16 | ||
| 03227 | LBD300-16 | 16 | 13 | ||
| 03231 | LBD350-11 | 11 | 40 | □350 | 13.5 |
| 03232 | LBD350-12 | 12 | 33 | ||
| 03233 | LBD350-13 | 13 | 30 | ||
| 03234 | LBD350-14 | 14 | 24 | ||
| 03235 | LBD350-15 | 15 | 22 | ||
| 03236 | LBD350-16 | 16 | 19 | ||
| 03237 | LBD350-17 | 17 | 17 | ||
| 03238 | LBD350-18 | 18 | 15 | ||
| 03241 | LBD400-12A | 12 | 43 | □400 | 14.6 |
| 03242 | LBD400-13A | 13 | 38 | ||
| 03243 | LBD400-14A | 14 | 32 | ||
| 03244 | LBD400-15A | 15 | 28 | ||
| 03245 | LBD400-16A | 16 | 25 | ||
| 03246 | LBD400-17A | 17 | 22 | ||
| 03247 | LBD400-18A | 18 | 19 | ||
| 03248 | LBD400-19A | 19 | 16 | ||
| 03249 | LBD400-20A | 20 | 14 | ||
| 03251 | LBD400-12B | 12 | 65 | □400 | 16.5 |
| 03252 | LBD400-13B | 13 | 57 | ||
| 03253 | LBD400-14B | 14 | 50 | ||
| 03254 | LBD400-15B | 15 | 44 | ||
| 03255 | LBD400-16B | 16 | 38 | ||
| 03256 | LBD400-17B | 17 | 35 | ||
| 02357 | LBD400-18B | 18 | 30 | ||
| 02358 | LBD400-19B | 19 | 26 | ||
| 03259 | LBD400-20B | 20 | 23 |
Utilisation
Ce produit est utilisé pour assembler et dresser la tour et le poteau dans la construction de transmission et de distribution.
Notes
1. La matière principale est la cornière en alliage d'aluminium de haute résistance. Les pièces en acier sont galvanisées.
2. Le facteur de sécurité est de 2,5
3. Le suffixe «A» d’un modèle signifie qu'il est universel, et le suffixe «B» signifie qu’il est renforcé.
| Référence | Modèle | Longueur (m) | Charge axile permise (kN) | Section transversale (mm) | Poids (kg/m) |
| 03261 | LBD500-14A | 14 | 75 | □500 | 18 |
| 03262 | LBD500-15A | 15 | 70 | ||
| 03263 | LBD500-16A | 16 | 64 | ||
| 03264 | LBD500-17A | 17 | 57 | ||
| 03265 | LBD500-18A | 18 | 50 | ||
| 03266 | LBD500-19A | 19 | 45 | ||
| 03267 | LBD500-20A | 20 | 41 | ||
| 03271 | LBD500-14B | 14 | 120 | □500 | 22 |
| 03272 | LBD500-15B | 15 | 110 | ||
| 03273 | LBD500-16B | 16 | 100 | ||
| 03274 | LBD500-17B | 17 | 88 | ||
| 03275 | LBD500-18B | 18 | 77 | ||
| 03276 | LBD500-19B | 19 | 70 | ||
| 03277 | LBD500-20B | 20 | 65 | ||
| 03281 | LBD600-15A | 15 | 87 | □600 | 20 |
| 03282 | LBD600-16A | 16 | 81 | ||
| 03283 | LBD600-17A | 17 | 75 | ||
| 03284 | LBD600-18A | 18 | 70 | ||
| 03285 | LBD600-19A | 19 | 65 | ||
| 03286 | LBD600-20A | 20 | 60 | ||
| 03287 | LBD600-21A | 21 | 55 | ||
| 03288 | LBD600-22A | 22 | 49 | ||
| 03291 | LBD600-15B | 15 | 140 | □600 | 24 |
| 03292 | LBD600-16B | 16 | 128 | ||
| 03293 | LBD600-17B | 17 | 119 | ||
| 03294 | LBD600-18B | 18 | 111 | ||
| 03295 | LBD600-19B | 19 | 104 | ||
| 03296 | LBD600-20B | 20 | 94 | ||
| 03297 | LBD600-21B | 21 | 85 | ||
| 03298 | LBD600-22B | 22 | 76 |
