Dispositif de pressurisation et de dégazage conçu pour le système d'eau de circulation de climatisation centrale et le système d'eau de chaudière

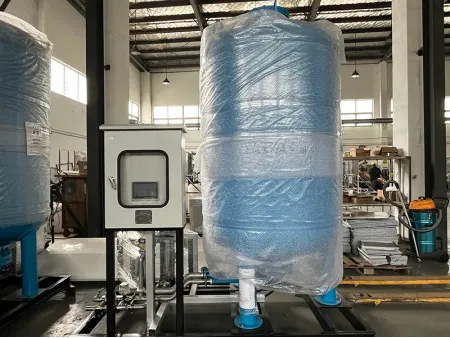

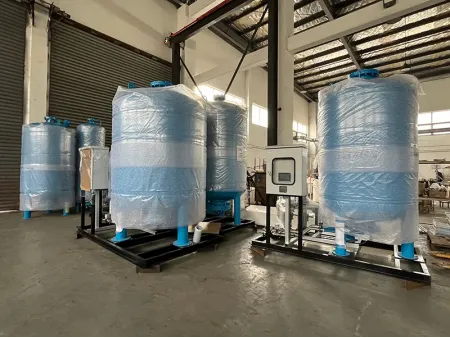

Notre solution pour le dégazage sous vide et la pressurisation est conçue pour maximiser l'efficacité des systèmes de chauffage et de refroidissement. Elle maintient une pression stable tout en garantissant un approvisionnement continu en eau. Ce dégazeur par dépression automatique réapprovisionne automatiquement l'eau, gère l'expansion et élimine à la fois les gaz libres et dissous. L'installation comprend un système de contrôle, un réservoir d'expansion, une pompe à eau et un réservoir de dégazage. Selon vos besoins spécifiques, vous pouvez choisir entre le modèle atmosphérique (CY) pour des applications simples ou le modèle pressurisé (DY) pour des environnements plus exigeants.

Type de Pression Atmosphérique

Généralement utilisé dans les systèmes d'eau de refroidissement ouverts pour assurer un approvisionnement en eau et une pression constante.

Type Pressurisé

Système adéquat pour les systèmes fermés et les applications d'eau chaude, tels que les systèmes de chaudière à eau fermée, les systèmes de glycol et les systèmes d'eau glacée, pour maintenir la pression et éliminer les gaz dissous.

Applications

Adapté pour les systèmes de chauffage centralisé et de climatisation centrale dans les usines, les bâtiments commerciaux, les stations d'aéroport et les grands complexes urbains. Ces systèmes garantissent une opération performante et une performance fiable dans des environnements exigeants.

  • Pression du système : 0.1-2.5Mpa
  • Pression de l'eau : ≥0.1Mpa
  • Température ambiante : 5℃~ 40℃
  • Alimentation électrique : 380V/50Hz
  • Site d'installation : Intérieur
Spécifications du Type à Pression Atmosphérique
Modèle Débit de la pompe à eau (m³/h) Volume effectif du réservoir d'eau (L) Dimensions (L×W×H) (mm) Raccordement d'entrée d'eau Raccordement de l'alimentation en eau Raccordement d'évacuation de l'eau Poids (kg) Surface au sol requise (m²)
ECH-CY-1-320 0.5-1.5 320 1550×850×1350 DN32/fileté DN50/à brides DN25/fileté 450 7500-23000
ECH-CY-2-320 1.5-2.5 480 23000-38000
ECH-CY-3-320 2.5-3.5 520 38000-53000
ECH-CY-4-500 3.5-4.5 500 1650×850×1580 560 53000-68000
ECH-CY-5-500 4.5-5.5 580 68000-83000
ECH-CY-6-500 5.5-6.5 600 83000-98000
ECH-CY-7-750 6.5-7.5 750 1650×850×2250 640 98000-113000
ECH-CY-8-750 7.5-8.5 670 11300-129000
ECH-CY-9-1000 8.5-9.5 1000 1950×1100×2250 700 12900-142000

Nomenclature : Exemple : ECH-CY-1-320, où CY désigne un réservoir à membrane atmosphérique, 1 indique la plage de débit de la pompe à eau et 320 représente le volume effectif du réservoir à membrane en litres.

Spécifications du Type Pressurisé
Modèle Débit de la pompe à eau (m³/h) Volume effectif du réservoir d'eau (L) Dimensions (L×W×H) (mm) Raccordement d'entrée d'eau Raccordement de l'alimentation en eau Raccordement d'évacuation de l'eau Poids (kg) Surface au sol requise (m²)
ECH-DY-L-1-40 0.5-1.5 40 1350×800×1200 DN50/à brides DN50/à brides DN25/fileté 300 7500-23000
ECH-DY-L-2-40 1.5-2.5 320 23000-38000
ECH-DY-L-3-40 2.5-3.5 350 38000-53000
ECH-DY-L-4-40 3.5-4.5 380 5300-68000
ECH-DY-L-5-150 4.5-5.5 150 1550×950×1800 500 6800-83000
ECH-DY-L-6-150 5.5-6.5 560 8300 9800c
ECH-DY-L-7-150 6.5-7.5 600 98000-113000
ECH-DY-L-8-150 7.5-8.5 650 11300-129000
ECH-DY-L-9-150 8.5-9.5 DN65/à brides 700 12900-14200
ECH-DY-R-1-300 0.5-1.5 300 1750×1050×2250 DN50/à brides 525 5000-15700
ECH-DY-R-2-300 1.5-2.5 550 15700-26000
ECH-DY-R-3-450 2.5-3.5 450 1950×1100×2350 640 26000-36000
ECH-DY-R-4-450 3.5-4.5 670 26000-46500
ECH-DY-R-5-800 4.5-5.5 800 2150×1300×2700 810 46500-56800
ECH-DY-R-6-800 5.5-6.5 850 56800-67000
ECH-DY-R-7-800 6.5-7.5 890 67000-77300
ECH-DY-R-8-1200 7.5-8.5 1200 2350×1500×3200 1050 77300-88300
ECH-DY-R-9-1200 8.5-9.5 DN65/à brides 1150 88300-96800

Nomenclature : Exemple : ECH-DY-L-1-320, où DY désigne un réservoir à membrane pressurisé, L indique un système fermé d'eau réfrigérée, R signifie un système d'eau chaude, 1 représente la plage de débit de la pompe à eau, et 320 désigne le volume effectif du réservoir à membrane en litres.

Caractéristiques
  • Précision de pression remarquable atteignant jusqu'à ±0,01 Mpa (±0,01 bar), dix fois plus précise que les méthodes traditionnelles de réservoir de pression.
  • Pression de remplissage minimale requise, permettant une connexion directe à l'eau du robinet ou à d'autres sources d'eau en hauteur.
  • Options d'installation flexibles, avec le système et le réservoir séparables et connectés par des tuyaux ondulés en acier inoxydable pour s'adapter aux besoins particuliers du site.
  • Fonctionnement fluide et stable grâce à une pompe à pression qui fonctionne sans vibration. Système comprenant une pompe de secours, permettant une redondance mutuelle et renforçant la fiabilité du système.
  • Entièrement isolé de l'atmosphère, empêchant grandement la formation de poches d'air à tout point du système et garantissant que le système d'eau de climatisation reste exempt de contamination atmosphérique
