Aimant à piège à liquide / Piège magnétique à liquide

Demande de devis

À propos de: http://magnets-fr.com/2-1-4-magnetic-liquid-trap.html

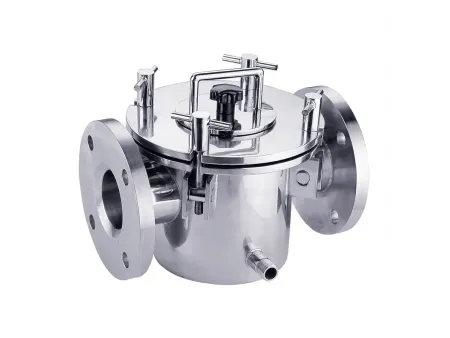

Séparateur magnétique permanent

Séparateur magnétique de liquides pour éliminer les contaminants ferreux des liquides de toutes viscosités

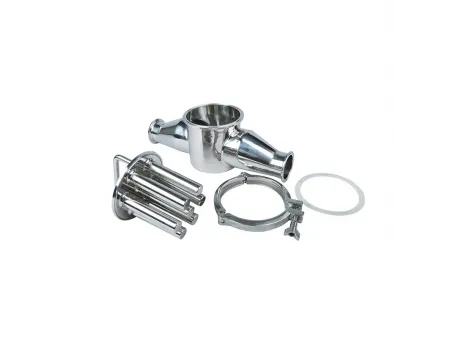

Options du piège à liquide magnétique : Type standard, Type à nettoyage facile, Type isolation, Type accouplement rapide
Température de fonctionnement : ≤350℃
Performance magnétique : 8000-12000GS
Norme de soudage : Qualité générale/alimentaire
Matériau : 304/316L
Connexion : DN100-DN300

Dans les secteurs où même les plus petites impuretés peuvent nuire à la qualité des produits, il est crucial d'éliminer efficacement les contaminations ferreuses. Le séparateur magnétique pour liquides assure une filtration de haute précision, permettant d'éliminer efficacement les particules de fer et autres contaminants magnétiques des liquides et semi-liquides. Ce système de séparation magnétique protège les équipements en aval contre les dommages causés par les particules ferreuses, évitant ainsi des arrêts coûteux de production et des défauts de produits. Il est largement utilisé dans les industries des batteries lithium, chimiques, agroalimentaires et pharmaceutiques, et offre des performances fiables pour des entreprises telles que GEM, Ganfeng Lithium et Huayou Cobalt, garantissant des opérations fluides et performantes.

Applications

Industrie des piles au lithium:
Précurseurs ternaires, carbonate de lithium, hydroxyde de lithium, phosphate de fer lithié, phosphate de fer.
Industrie alimentaire:
Sirop de chocolat, confitures, sirops.

Spécifications

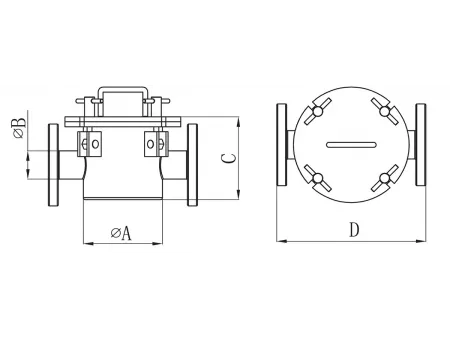

Modèle	Dimensions (mm)				Nombre de barres magnétiques	Poids (kg)
Modèle	ØA	ØB	C	D	Nombre de barres magnétiques	Poids (kg)
SWFL150/25	159	32	167	300	5	12
SWFL150/32	159	38	167	300	5	17
SWFL150/40	159	45	167	300	5	18
SWFL150/50	159	57	167	300	5	21
SWFL150/65	159	76	167	300	5	23
SWFL200/50	200	57	206	350	7	27
SWFL200/65	200	76	206	350	7	29
SWFL200/80	200	89	206	350	7	30
SWFL200/100	200	108	228	350	7	33
SWFL250/80	250	89	250	400	9	40
SWFL250/100	250	108	250	400	9	42
SWFL250/125	250	138	250	400	9	44
SWFL250/150	250	159	300	400	9	50
SWFL300/125	300	138	300	450	9	58
SWFL300/150	300	159	300	450	9	62
SWFL300/200	300	219	346	500	9	72

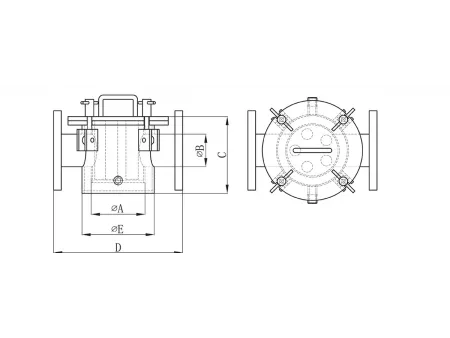

Modèle	Dimensions (mm)					Nombre de barres magnétiques	Poids (kg)
Modèle	ØA	ØE	ØB	C	D	Nombre de barres magnétiques	Poids (kg)
SWFLD125/25	125	168	32	185	300	5	21
SWFLD125/32	125	168	38	185	300	5	22
SWFLD125/40	125	168	45	185	300	5	23
SWFLD125/50	125	168	57	185	300	5	24
SWFLD125/65	125	168	76	185	300	5	25
SWFLD160/50	160	219	57	220	360	7	32.5
SWFLD160/65	160	219	76	220	360	7	34
SWFLD160/80	160	219	89	220	360	7	36
SWFLD160/100	160	219	108	220	360	7	37.5

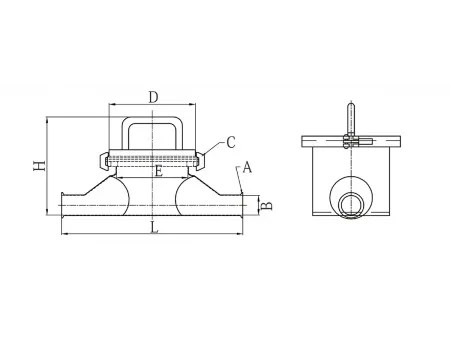

Modèle	Dimensions (mm)							Nombre de barres magnétiques

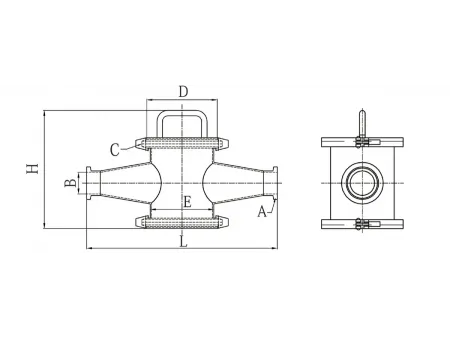

Modèle	A	B	C	D	E	L	H	Nombre de barres magnétiques
SW-S15-25	1.5S	35.7	4.5S	130	114	330	240	5
SW-S20-25	2S	47.8	4.5S	130	114	330	240	5
SW-S25-25	2.5S	59.5	5.5S	155	140	420	260	7
SW-S30-25	3S	72.3	5.5S	155	140	420	260	7
SW-S35-25	3.5S	85.1	5.5S	155	140	420	260	7

Modèle	Dimensions (mm)							Nombre de barres magnétiques
Modèle	A	B	C	D	E	L	H	Nombre de barres magnétiques
SW-OS15-25	1.5S	35.7	4.5S	130	114.3	330	180	5
SW-OS20-25	2S	47.8	4.5S	130	114.3	330	180	5
SW-OS25-25	2.5S	59.5	5.5S	155	139.8	420	205	7
SW-OS30-25	3S	72.3	5.5S	155	139.8	420	205	7
SW-OS35-25	3.5S	85.1	5.5S	155	139.8	420	205	7

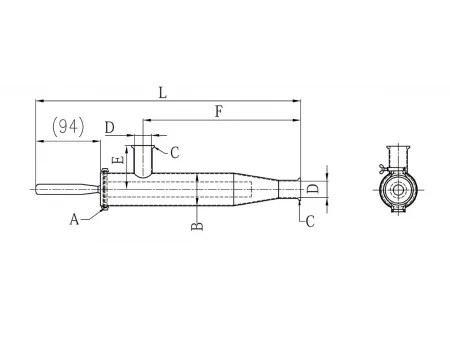

Modèle	Dimensions (mm)

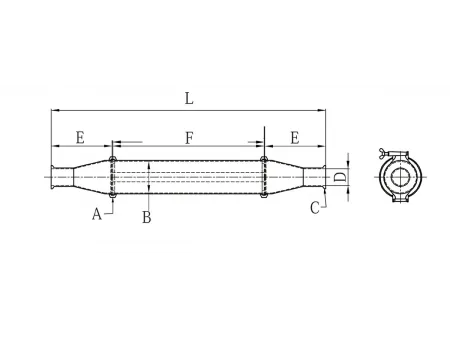

Modèle	A	ØB	C	ØD	E	F	L
SW-E10	2S	47.8	1S	23	60	226	350
SW-E10-1	2S	47.8	1S	23	55	226	340
SW-E15	2S	47.8	1.5S	35.7	60	226	350
SW-E20	2.5S	59.5	2S	47.8	110	226	450

Modèle	Dimensions (mm)
Modèle	A	ØB	C	ØD	E	F	L
SW-E10	2S	47.8	1S	23	55	200	(359)
SW-E15	2S	47.8	1.5S	35.7	70	200	(359)
SW-E20	2.5S	59.5	2S	47.8	82	250	(416)

Caractéristiques

Une gamme de pièges magnétiques pour liquides a été développée pour répondre à diverses conditions d'exploitation, offrant des solutions polyvalentes pour de nombreuses applications.
La force magnétique est réglable : la version standard (modèle N) atteint jusqu'à 12 000 GS, tandis que la version facile à nettoyer (modèle E) offre 8 000 GS.
La température de travail standard est ≤80°C, mais le système de séparation magnétique peut être personnalisé pour fonctionner à des températures allant jusqu'à 350°C en fonction des besoins spécifiques.

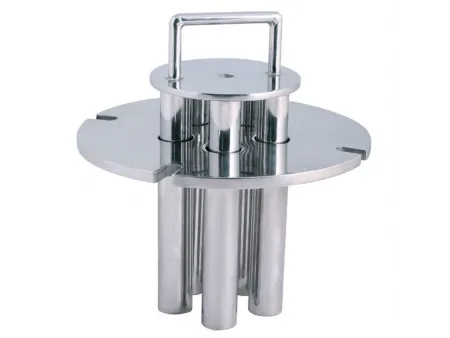

Les composants magnétiques sont conçus pour une installation, un retrait et un nettoyage faciles, avec des options telles que des brides, des colliers, des plaques à boulons ou des fixations à dégagement rapide pour plus de commodité.
Les matériaux utilisés pour le séparateur incluent de l'acier inoxydable 304 ou 316L, garantissant une durabilité à long terme et une résistance à la corrosion.
Le design du piège magnétique pour liquides optimise l'efficacité de l'élimination du fer tout en assurant que le flux de matériau reste ininterrompu, garantissant ainsi un traitement fluide.
Les exigences de pression ou d'autres besoins spécialisés peuvent être personnalisés pour répondre aux demandes uniques des clients.
