Unité d'électricité réseau SF6
Application
L’unité d’électricité réseau SF6 est appliquée pour les réseaux en anneau ou les terminaux pour l’alimentation ou la distribution électrique comme pour des postes électriques, les stations de commutation, applicables dans les projets de transformateur de centrales électriques urbaines ou rurales, des usines et des entreprises, des bâtiments de bureaux, des centres commerciaux et d’autres.
En tant qu’appareil de commutation électrique autonome, elle est utilisée pour protéger les transformateurs, les lignes aériennes et les câbles. Elle est aussi utilisée comme commande d’interconnexion.
Avantages
1. Pour rencontrer vos exigences, ce produit peut réaliser une combinaison d’unité multiple flexible.
2. Elle ne nécessite pas d’entretien afin d’augmenter son aspect pratique.
3. Cette unité d'électricité réseau SF6 réseau dispose des avantages d’installation aisée, de conception modulaire, d’opérations électriques et de système d’inter verrouillage parfait. Elle peut être utilisée comme partie réservée à la préparation la distribution électrique automatique éventuelle.
4. Le réservoir d’air de l’appareil de commutation de l’unité d’électricité réseau est de 3mm d’épaisseur, robuste et avec une bonne étanchéité. Cependant, sa conception intérieure pour une prévention d’arc électrique, un clapet anti-explosion spécial application assurent une sécurité maximum.
5. Grâce une position d’opération humanisée, vous pouvez facilement opérer ce produit sans forcer. L’unité de fusible est disponible avec un mécanisme d’énergie stockée à ressort, conducteur pour la distribution électrique. De plus, tout module peut être configuré avec un mécanisme d’opération électrique.
6. Notre unité d'électricité réseau SF6 est composée de matériaux respectueux de l’environnement, 90% des matériaux sont récupérables.
Normes de référence
1. Normes nationales
GB11022, GB3906, GB1984, GB3804, GB16926
2. Normes internationales
IEC60376, IEC60129 , IEC60298, IEC60265-1, IEC60420, IEC60694, IEC60282, IEC60056, DIN VDE0670

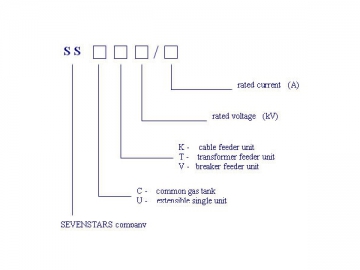

Instruction de modèle
Paramètres électriques
| NO. | Article | Alimentateur decâble | Alimentateur de transformateur | Unité de disjoncteur V |
| 1 | Tension nominale (kV) | 12/24 | 12/24 | 12/24 |
| 2 | Fréquence nominale (Hz) | 50 ou 60 | 50 ou 60 | 50 ou 60 |
| 3 | Niveau d’isolation nominal | |||
| 4 | Tension de tenue de fréquence nominale 1-minute (kV) | 50/60 | 50/60 | 50/60 |
| 5 | Tension de tenue du choc de foudre nominal (kV) | 125/145 | 125/145 | 125/145 |
| 6 | Courant nominal (A) | 630 | ≤ 200 | 630 |
| 7 | Capacité de commutation pour interrupteur coupe-charge | |||
| 8 | Courant nominal de rupture de charge active (A) | 630 | 630 | |
| 9 | Courant de rupture de charge active 5% | 630 | 630 | |
| 10 | Courant de rupture nominale pour chargement de câble (A) | 31.5 | 31.5 | |
| 11 | Courant nominal de transfert (A) | 2700 | ||
| 12 | Courant nominal de court circuit (kA) | 20 | ||
| 13 | Courant nominal produisant un court circuit (kA) | 50 | 50 | |
| 14 | Stabilité thermiquedynamique | |||
| 15 | Courant nominal de résistance de courte de durée (kA) | 20 | 20 | |
| 16 | Durée de courant nominal de résistance de courte de durée (s) | 3 | 3 | |
| 17 | Courant nominal de résistance maximum (kA) | 50 | 50 | |
| 18 | Durée de vie mécanique (temps) | 3000 | 3000 | 3000 |
| 19 | Autres | |||
| 20 | Température ambiante (°C) | -40 to 50 | -40 to 50 | -40 to 50 |
| 21 | Pression manométrique SF6 /Pression manométrique à20°C (MPa) | 0.03 | 0.03 | 0.03 |
| 22 | Niveau de protection | Réservoir d’eau: IP67 Autres: IP3X | ||
| Modèle | Appareillage de commutation de type boîtier | Modèle | Appareillage de commutation de type unité |
| 2 unités d’alimentation par câble | 1 unité d’alimentation par câble | ||
| 1 unité d’alimentation par câble 1 unité de protection de transformateur | 1 unité de protection de transformateur | ||
| 3 unités d’alimentation par câble | 1 unité de mesure | ||
| 2 unités d’alimentation par câble 1 unité de protection de transformateur | Unité d’interconnexion | ||
| 2 unités d’alimentation par câble 1 unité de protection de transformateur | 1 unité de disjoncteur | ||
| 1 unité d’alimentation par câble 2 unités de protection de transformateur | 1 unité d’alimentation par câble 1 transformer protection unit | ||
| 3 unités de protection de transformateur | 1 unité d’alimentation par câble 1 transformer protection unit | ||
| 4 unités d’alimentation par câble | 2 unités d’alimentation par câble | ||
| 3 unités d’alimentation par câble 1 transformer protection unit | 3 unités d’alimentation par câble | ||
| 2 unités d’alimentation par câble 2 unités de protection de transformateur | 2 unités d’alimentation par câble 1 transformer protection unit | ||
| 1 unité d’alimentation par câble 3 unités de protection de transformateur | 4 unités d’alimentation par câble | ||
| 4 unités de protection de transformateur | 2 unités d’alimentation par câble 2 unités de protection de transformateur | ||
| 5 unités d’alimentation par câble | 3 unités d’alimentation par câble 1 transformer protection unit | ||
| 2 unités d’alimentation par câble 3 unités de protection de transformateur | 1 unité d’alimentation par câble 3 unités de protection de transformateur |
