Grue portique bipoutre
| Désignation | Grue portique bipoutre | |
| Modèle | MG | |
| Capacité de levage | 5~500T | |
| Hauteur de levage | 24m | |
| Classe de fonctionnement | A5, A6, A7, A8 | |
| Température de travail | -25 ℃~ 40 ℃ | |
| Nous vous proposons également des configurations personnalisées sur demande | ||
Description générale

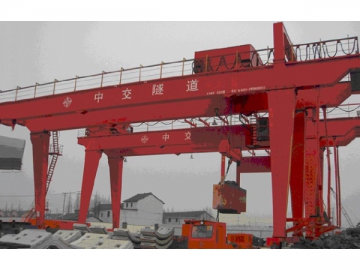

La grue portique bipoutre est construite autour de plusieurs éléments : le chariot de levage, le mécanisme de levage et le système de contrôle électrique. Le bâti de la grue portique se caractérise par sa structure creuse. Il peut être monté sur un rail horizontal. Cette grue portique bipoutre se compose par ailleurs de deux jambes de support et d'une poutre transversale.
La grue portique bipoutre vous est proposé avec une cabine de commande entièrement fermée. Celle-ci comporte un siège réglable, un tapis de sol isolant, du verre renforcé, des extincteurs, un système de ventilation électrique et des divers équipements optionnels : climatisation, alerte sonore et interphone. Le technicien bénéficie donc d'un niveau de confort et de sécurité optimums.
La capacité de levage est comprise entre 5 et 500 tonnes et remporte pour cette raison un grand succès dans le domaine des équipements de levage. En tant que producteur spécialisé de grues portiques YUNTIAN vous propose la grue portique la plus performante sur le marché. Si vous êtes à la recherche d'un équipement de levage de ce type pour toutes vos applications de manutention, la grue portique bipoutre est faite pour vous.
Caractéristiques techniques de la grue portique bipoutre| Capacité de levage | t | 10 | 16 | 20/10 | 32/10 | 36/16 | 50/10 | |
| Envergure | m | 22~35m | ||||||
| Vitesse | Levage du crochet principal | m/min | 8,5 | 7,9 | 7,2 | 7,5 | 7,8 | 6 |
| Levage du crochet auxiliaire | 10,4 | 10,4 | 10,5 | 10,4 | ||||
| Déplacement du chariot | 43,8 | 44,5 | 44,5 | 41,9 | 41,9 | 38,13 | ||
| Déplacement de la grue | 37,6/40 | 38/36 | 38/36 | 40 | 40/38 | 38 | ||
| Mode de fonctionnement | Contrôle en cabine | |||||||
| Classe de fonctionnement | A5 | |||||||
| Alimentation électrique | Triphasé A.C. 380V/50Hz | |||||||
| Mode de contrôle | Boîtier de commande, contrôle en cabine et contrôle sans fil |
| Pièces électriques | SCHNEIDER, SIEMENS, CHINT |
| VFD | SCHNEIDER, SIEMENS, CHINT , YASKAWA |
| Moteur | XINDALI, JMU , ABM. ABB, WEG. SIEMENS ou tout autre |
| Réducteur | TAILONG, TAIXING, SEW ou tout autre |
| Type de fonctionnement | A5/A6/A7/A8 |
| Limiteur de surcharge | Oui/Non |
| Alerte sonore et lumineuse | Oui/Non |
Autres noms de produit
Equipement de manutention | Grue Goliath | Manutention lourde
