Boulon à tête hexagonale de charpente

Demande de devis

À propos de: http://railfasteners.fr/

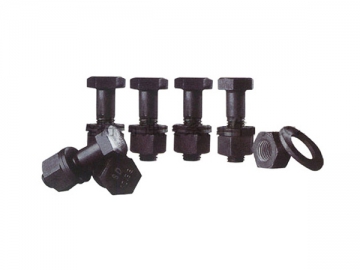

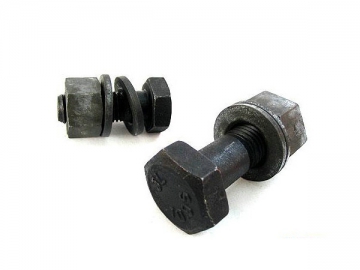

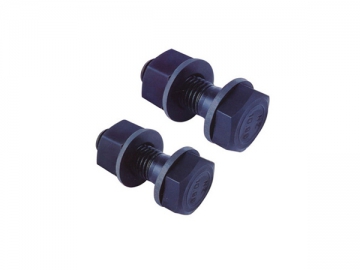

Le boulon à tête 6 pans, aussi appelé vis à tête hexagonale ou vis à tête 6 pans, sert en construction à la fixation et au serrage final, et est généralement utilisé comme connexion permanente sur les charpentes. Ce type de vis d'assemblage est notamment utilisé pour serrer les plaques acier entre elles dans les construction à charpente métalliques.

Boulon à tête hexagonale GB/T1228

Spécifications - Boulon à tête hexagonale

Filetage		M12		M16		M20		M22		M24		M27		M30
Pas de vis		1.75		2		2.5		2.5		3		3		3.5
c	max	0.8		0.8		0.8		0.8		0.8		0.8		0.8
	min	0.4		0.4		0.4		0.4		0.4		0.4		0.4
d_a	max	15.23		19.23		24.32		26.32		28.32		32.84		35.84
d_s	max	12.43		16.43		20.52		22.52		24.52		27.84		30.4
	min	11.57		15.57		19.48		21.48		23.48		26.16		29.16
d_w	min	19.2		24.9		31.4		33.3		38		42.8		46.5
e	min	22.78		59.56		37.29		39.55		45.2		50.85		55.37
k	nominal	7.5		10		12.5		14		15		17		18.7
	max	7.95		10.75		13.4		14.9		15.9		17.9		19.75
	min	7.05		9.25		11.6		13.1		14.1		16.1		17.65
r	min	1		1		1.5		1.5		1.5		2		2
s	max	21		27		34		36		41		46		50
	min	20.16		26.16		33		35		40		45		49
b	L nominal	<45	≥45	<55	≥55	<65	≥65	<70	≥70	<75	≥75	<80	≥80	<85	≥85
	nominal	25	30	30	35	35	40	40	45	45	50	50	55	55	60

Propriétés mécaniques - Boulon à tête hexagonale

Limite d'élasticité σ_0.2	Allongement δ₅	Rétrécissement Ψ
Mpa	%	%
min
940	10	42
660	12	45

Charge de traction - Boulon à tête hexagonale

Filetage		M12	M16	M20	M22	M24	M27	M30
Section résistante (mm²)		84.3	157	245	303	353	459	561
Charge de traction (KN)	10.9S	87.7 - 104.5	163 - 195	255 - 304	315 - 376	367 - 438	477 - 569	583 - 696
Charge de traction (KN)	8.8S	70.0 - 86.8	130 - 162	203 - 252	251 - 312	293 - 364	381 - 473	466 - 578

Noms relatifs
vis d'assemblage | vis à tête 6 pans | vis à tête hexagonale | boulon à tête 6 pans
