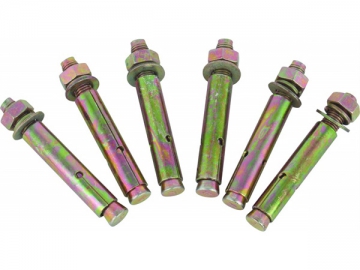

Boulon à expansion de charpente
Le boulon à expansion, aussi appelé "boulon expansible" ou "boulon à coquille d'expansion" est conçu de manière à utiliser l'inclinaison d'une structure pour faciliter sont expansion et générer une force de friction qui permet d'atteindre l'effet de serrage souhaité.
Les boulons à coquille sont disponibles dans différents niveaux de résistance, incluant 45, 50, 60, 70 et 80 ; les matériaux proposés sont : austénitiques A1, A2, A4? martensitiques et ferritiques C1, C2, C4. Ainsi, le modèle A2-70 correspond à un matériau austénitique A2 pour un niveau de résistance de 70 (voir tableau).
Les boulons à expansion sont conçus en acier Q215, Q235, 25 et 45. Nous proposons également différents alliages pour les produits sur mesure à applications spéciales, tels que 15Cr, 20Cr, 40Cr, 15MnVB, 30CrMrSi, etc.
| M12 | M14 | M16 | M18 | M20 |
| 80 | 100 | 100 | 150 | 150 |
| 90 | 125 | 120 | 180 | 180 |
| 100 | 150 | 125 | 200 | 200 |
| 110 | 145 | 250 | 250 | |
| 120 | 150 | 300 | 300 | |
| 130 | 180 | |||
| 150 | 200 | |||
| 180 | 250 | |||
| 200 | 300 |
| Filetage | Longueur | Longueur nominale | Dimensions expansion | Dimensions installation | Dimensions perçage | Pièces connectées | Charge statique | |||
| d | b | (valeurs communes) | Diamètre | Longueur | (valeurs de référence) | Diamètre | Profondeur | Epaisseur max L2 | Résistance à la traction | Résistance à la rupture |
| （mm ） | (N) | |||||||||
| M6 | 35 | 65, 75, 85 | 10 | 35 | 3 | 10.5 | 40 | L-50/- | 2350 | 1770 |
| M8 | 40 | 80,90,100 | 12 | 45 | 3 | 12.5 | 50 | L-62/- | 4310 | 3240 |
| M10 | 50 | 95,110,125 | 14 | 55 | 3 | 14.5 | 60 | L-75/L-83 | 6860 | 510 |
| M12 | 52 | 110,130,150 | 18 | 65 | 4 | 19 | 75 | L-90/L-100 | 10100 | 7260 |
| M16 | 70 | 150,175 | 22 | 90 | 4 | 23 | 100 | L-122/L-135 | 19020 | 14120 |
Noms relatifs
boulon expansible | boulon à coquille d'expansion | boulon à coquille
