Caractéristiques de la manille oméga
● Il peut fonctionner avec des courroies et chaînes G80, conforme à la norme EN818-2;
● Il a été fabriqué à partir d’un acier allié spécial forgé, de haute intensité et de dureté supérieure, qui a été soumis à un processus de traitement thermique;
● Chaque pièce de travail a réussi aux essais de charge, à savoir 2,5 fois la limite de charge de travail;
● Nous effectuons aussi l’essai de fatigue pour chaque échantillon d’un lot, test de 20 000 cycles;
● Nous réalisons l’essai de résistance à la traction pour chaque échantillon d’un lot de produits;
● Nos produits sont soumis à la détection des défauts par particules magnétiques;
● Toutes les goupilles de sécurité sont testées afin de garantir une dureté uniforme;
● Traitement de surface: Revêtement plastique
● Code couleur: Rouge RAL3020 / Jaune RAL1003.
● La charge ultime est de 5 fois la limite de charge de travail.
● Nous pouvons fournir des produits en acier inoxydable.

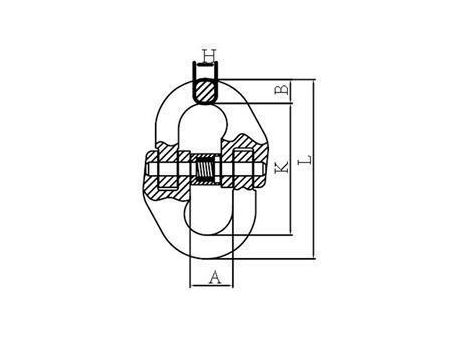

Paramètres (Unité: mm)
| Code | Poids (kg) | Limite de charge de travail (t) | Charge de rupture (t) | A±1.5 | B±1 | L±2.5 | K±2 | H±1 |
| 8-SLR074-06 | 0.08 | 1.12 | 4.48 | 15 | 7.5 | 58 | 42 | 7 |
| 8-SLR074-7 | 0.145 | 1.5 | 6 | 19 | 8.5 | 71.8 | 54.8 | 8.5 |
| 8-SLR074-7/8 | 0.146 | 2 | 8 | 18 | 9.5 | 79.5 | 60.5 | 8.5 |
| 8-SLR074-8 | 0.16 | 2 | 8 | 19.5 | 9.5 | 79.5 | 60.5 | 8.5 |
| 8-SLR074-10 | 0.30 | 3.15 | 12.6 | 25 | 12 | 90.5 | 68 | 11.5 |
| 8-SLR074-13 | 0.65 | 5.3 | 21.2 | 29 | 15 | 117 | 87 | 15 |
| 8-SLR074-16 | 1.15 | 8 | 32 | 34.5 | 19.8 | 148 | 108.4 | 19.8 |
| 8-SLR074-18 | 1.84 | 10 | 40 | 38 | 21 | 154 | 112 | 21 |
| 8-SLR074-20 | 2.1 | 12.5 | 50 | 41 | 24 | 169.5 | 121.5 | 24 |
| 8-SLR074-22 | 2.87 | 15 | 60 | 48 | 26 | 193.5 | 141.5 | 26 |
| 8-SLR074-26 | 4.5 | 21.2 | 84.8 | 57.5 | 31 | 220 | 158 | 30 |
| 8-SLR074-32 | 8.21 | 31.5 | 126 | 67 | 38 | 281 | 205 | 37 |

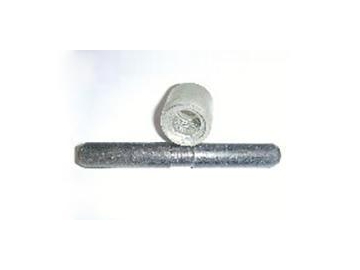

Maillon de jonction TYPE A SP-SLR074 -manchon et goupille (manchon unique)
Paramètres (Unité: mm)
 | Code | Taille | Code | Taille |
| SP-SLR074-6 | 6-8 | SP-SLR074-18 | 18-8 |
| SP-SLR074-7/8 | 7/8-8 | SP-SLR074-20 | 20-8 |
| SP-SLR074-10 | 10-8 | SP-SLR074-22 | 22-8 |
| SP-SLR074-13 | 13-8 | SP-SLR074-26 | 26-8 |
| SP-SLR074-16 | 16-8 | SP-SLR074-32 | 32-8 |

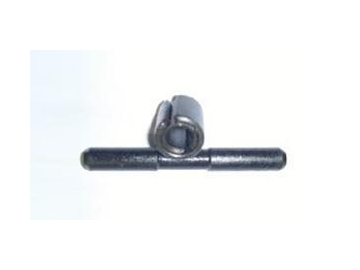

Maillon de jonction TYPE A SP-SLR074 -manchon et goupille (double manchon)
Paramètres (Unité: mm)
 | Code | Taille | Code | Taille |
| SP-SLR074-6 | 6-8 | SP-SLR074-18 | 18-8 |
| SP-SLR074-7/8 | 7/8-8 | SP-SLR074-20 | 20-8 |
| SP-SLR074-10 | 10-8 | SP-SLR074-22 | 22-8 |
| SP-SLR074-13 | 13-8 | SP-SLR074-26 | 26-8 |
| SP-SLR074-16 | 16-8 | SP-SLR074-32 | 32-8 |
