Caractéristiques de la manille oméga
● Il peut fonctionner avec des courroies et chaînes G80, conforme à la norme EN818-2;
● Il a été fabriqué à partir d’un acier allié spécial forgé de haute intensité et de dureté supérieure. Il a été soumis à un processus de traitement thermique;
● Chaque pièce de travail a réussi aux essais de charge, à savoir 2,5 fois la limite de charge de travail;
● Nous effectuons aussi l’essai de fatigue pour chaque échantillon d’un lot, test de 20 000 cycles;
● Nous réalisons l’essai de résistance à la traction pour chaque échantillon d’un lot de produits;
● Nos produits sont soumis à la détection des défauts par particules magnétiques;
● Toutes les goupilles de sécurité sont testées afin de garantir une dureté uniforme;
● Traitement de surface: Revêtement plastique.
● Code couleur: Rouge RAL3020 / Jaune RAL1003.

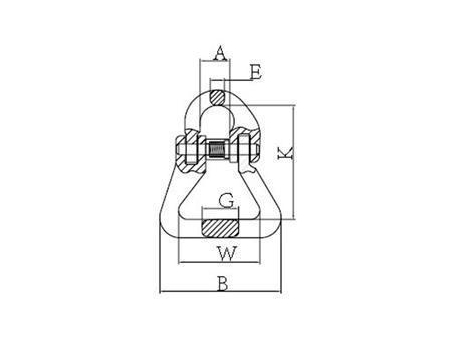

Paramètres (Unité: mm)
| Code | Poids (kg) | Limite de charge de travail (t) | Charge de rupture (t) | A±1.5 | B±2 | K±2 | W±2 | G±1 | E±1 |
| 8-SLR001-06 | 0.2 | 1.12 | 4.48 | 15 | 60 | 56 | 40 | 18 | 7 |
| 8-SLR001-7/8 | 0.3 | 2.0 | 8.0 | 20 | 61.5 | 63.7 | 40 | 24 | 9.5 |
| 8-SLR001-10 | 0.68 | 3.15 | 12.6 | 24 | 66 | 83 | 39 | 30.5 | 11 |
| 8-SLR001-13 | 1.47 | 2.3 | 21.2 | 28 | 88 | 93.7 | 55 | 36.8 | 16.5 |
| 8-SLR001-16 | 2.3 | 8 | 32 | 34.5 | 108 | 120 | 65.5 | 45.2 | 19.8 |
| 8-SLR001-20 | 3.3 | 12.5 | 50 | 41 | 129 | 138 | 80 | 51.8 | 23 |
| 8-SLR001-22 | 6.89 | 15 | 60 | 50 | 191 | 180 | 126 | 70 | 26 |
| 8-SLR001-26 | 10.62 | 21.2 | 84.8 | 58 | 228.4 | 209.5 | 152 | 86 | 30 |
| 8-SLR001-32 | 18.92 | 31.5 | 126 | 72.5 | 252 | 279 | 160 | 91 | 55 |
La charge ultime est de 4 fois la limite de charge de travail.

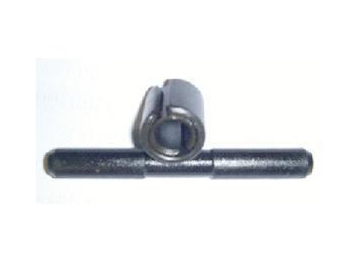

Type A SP-SLR001 manchon et goupille (manchon simple)
Paramètres (Unité: mm)
 | Code | Taille | Code | Taille |
| SP-SLR001-6 | 6-8 | SP-SLR001-20 | 20-8 |
| SP-SLR001-7/8 | 7/8-8 | SP-SLR001-22 | 22-8 |
| SP-SLR001-10 | 10-8 | SP-SLR001-26 | 26-8 |
| SP-SLR001-13 | 13-8 | SP-SLR001-32 | 32-8 |
| SP-SLR001-16 | 16-8 |
|
|

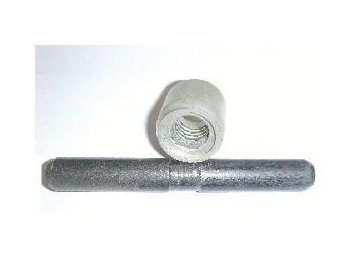

Type B SP-SLR001 manchon et goupille (double manchon)
Paramètres (Unité: mm)
 | Code | Taille | Code | Taille |
| SP-SLR001-6 | 6-8 | SP-SLR001-20 | 20-8 |
| SP-SLR001-7/8 | 7/8-8 | SP-SLR001-22 | 22-8 |
| SP-SLR001-10 | 10-8 | SP-SLR001-26 | 26-8 |
| SP-SLR001-13 | 13-8 | SP-SLR001-32 | 32-8 |
