Amplificateur à Fibre PM Faible Bruit à 4 Canaux, Raie Étroite

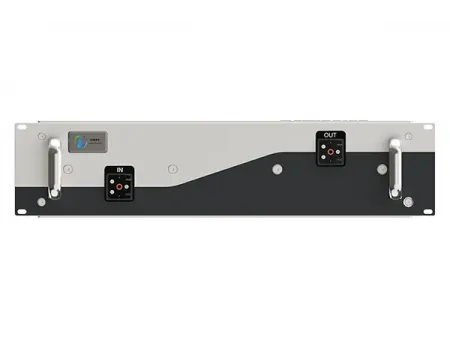

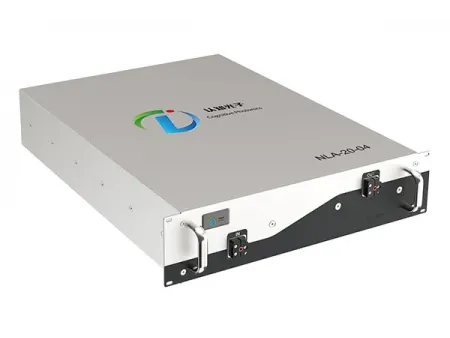

NLA-20-04 Amplificateur à Fibre PM Faible Bruit à 4 Canaux, Largeur de Raie Étroite

Demande de devis

WebSite: http://laserwelding-fr.com/2-3-4-channel-narrow-linewidth-low-noise-pm-fiber-amplifier.html

Composants Laser Numériques

Amplifie de manière synchrone des lasers monofréquence à raie étroite, avec 20 W par canal (80 W au total).

Le NLA 20 04, amplificateur à fibre PM 4 canaux à raie étroite, est un élément clé des systèmes d’amplification à faible bruit de nouvelle génération. Son conception opto-électro-mécanique intégrée regroupe quatre canaux PM indépendants et haute performance. Chaque canal délivre 20 W tout en conservant une qualité de faisceau M² < 1,1 et un taux d’extinction de polarisation > 20 dB. Le module garantit un bruit de phase extrêmement faible et une faible élargissement spectral, fournissant un signal d’entrée de haute qualité pour les étages d’amplification de puissance en aval.

Paramètres

Caractéristiques optiques
Puissance d’entrée du laser (mW)	> 5
Puissance de sortie maximale (W)	20 (canal unique)
Réglage de puissance (%)	10–100
Taux d’extinction de polarisation (dB)	> 20 (axe rapide coupé)
Longueur d’onde laser (nm)	1064 ± 2
Qualité de faisceau (M²)	< 1,1
Largeur de raie laser (GHz)	10–100 (réglable)

Sortie optique
Interface de fibre d’entrée	FC/APC
Type de fibre d’entrée	PM980
Type de fibre de sortie	PLMA-GDF-10/125-M
Interface de fibre de sortie	Fibre nue
Longueur du pigtail (m)	1

Caractéristiques électriques
Tension d’entrée (V)	AC220 ou DC24
Méthode de communication	RS485

Adaptabilité environnementale
Conditions de fonctionnement	-5 à 45 °C, < 90 % HR, renforçable pour environnements spéciaux
Conditions de stockage	-20 à 45 °C, < 90 % HR, renforçable pour environnements spéciaux

Avantages

Amplification puissante
Prend en charge l’amplification simultanée de quatre lasers monofréquence/à raie étroite au niveau milliwatt (> 5 mW), avec jusqu’à 20 W par canal et 80 W au total.
Bruit de phase ultra-faible
Met en œuvre une suppression du bruit de phase garantissant un élargissement spectral < 0,5 % pendant l’amplification.
Excellente adaptabilité environnementale
Version standard stable de -5 °C à 45 °C ; option renforcée grade militaire pour environnements extrêmes.
Conception ingénierie robuste
Structure compacte et modulaire.
Double mode d’alimentation (AC220 V / DC24 V).
Pigtails spéciaux anti-courbure 1 m.
Surveillance indépendante et diagnostic de panne sur chaque canal.

Applications

Synthèse laser haute énergie
Contrôle de front d’onde pour lidar à réseau phasé.
Pré-amplification pour systèmes de synthèse spectrale/cohérente.
Réseaux de routage multi-faisceaux pour synthèse.
Capteurs intelligents
Sources pour lidar multi-lignes en conduite autonome.
Renforcement de puissance pour communications laser MIMO.
Applications industrielles spécialisées
Distribution de puissance pour usinage laser de haute précision.
Nœuds de réseaux de détection à fibre distribuée.
Relais de station au sol pour communications optiques spatiales.

Personnalisation

Cet amplificateur à fibre PM faible bruit offre de larges options de personnalisation:

Intégration de WDM en entrée/sortie.
Prise en charge d’architectures d’amplification en cascade.
Refroidissement air/eau en mode puissance continue (option).
Longueurs d’onde spéciales (bande 1000–1100 nm).
Packaging renforcé norme militaire avec IP68.
