Système d'élution et d'extraction électrolytique

Demande de devis

À propos de: http://hz-mineralprocessing.fr/2-7-2-cil-cip-elution-electrowinning.html

INGÉNIERIE MINIÈRE HZE

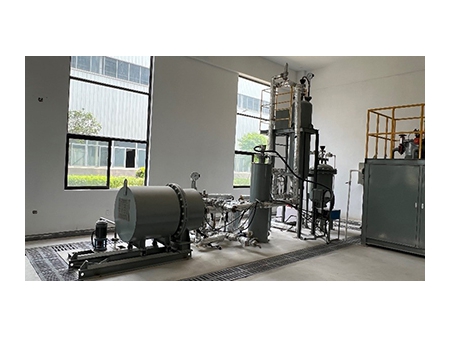

Le système d'élution et d'extraction électrolytique est destiné à récupérer l'or solide à partir du charbon actif chargé obtenu par le procédé de cyanuration.

Principe de fonctionnement
Dans le processus d'élution, en ajoutant des anions qui peuvent être absorbés plus aisément par le charbon actif, on élimine l'Au (CN)2-. La solution concentrée obtenue par le processus d'élution est recyclée au moyen d'un processus d'extraction électrolytique afin de générer de l'or solide.

Caractéristiques

La préférence va au système Zadra à pression ou au système IPS (décapage intégral sous pression). La température de travail peut atteindre 150°C et le cycle de travail est achevé en seulement 10 à 16 heures.
Le taux de décapage est supérieur à 99 %, la teneur en or du carbone stérile est inférieure à 80 g/t et le taux d'extraction électrolytique est supérieur à 99,9 %.
L'éluant ne contient pas de cyanure, il est donc respectueux de l'environnement.
L'éluant peut être recyclé plusieurs dizaines de fois afin de réduire les coûts.
Le carbone est constamment transféré par de l'eau sous pression pour ne pas perdre de carbone, alléger la charge de travail et faciliter la gestion.
Le système de rinçage à l'eau sous haute pression est une excellente solution pour collecter efficacement les boues d'or sans avoir à démonter les cathodes et les anodes.
Le filtre à boues d'or est préconisé pour récupérer les boues d'or à faible taux d'humidité (moins de 8 %), ce qui est propice au séchage et à la fusion.

Capacité de traitement

Capacité de traitement standard (kg par jour)	Capacité maximale de traitement (kg par jour)	Modèle recommandé (kg/lot)
300	750	HZ-200
450	1000	HZ-300
650	1700	HZ-450
750	1800	HZ-500
900	2200	HZ-600
1130	2700	HZ-750
1500	3600	HZ-1000
1800	4500	HZ-1200
2250	5500	HZ-1500
2700	6500	HZ-1800
3000	7500	HZ-2000
3750	9000	HZ-2500
4500	11000	HZ-3000
5200	13000	HZ-3500
6000	15000	HZ-4000
7500	18000	HZ-5000

Paramètres Techniques

Modèle	Taille appropriée		Détails du système	Paramètres de fonctionnement
	Taille de l'usine (t/d)	Teneur en minerai brut (g/t)
HZ-200	＜150	2-8	S1: Colonne d'élution S2: Filtre S3: Cellule d'électro-extraction S4: Pompe de circulation S5: Réchauffeur S6: Réservoir de préparation de la solution d'élution S7: Compresseur d'air S8 S9: Pompe d'eau propre S10: Réservoir de stockage d'acide S11: Pompe magnétique S12: Réservoir de stockage de carbone S15: Armoire de commande électronique S16: Armoire de redressement au silicium S17: Cellule de décapage acide	Solution d'élution：PH≥13.5 Lot : illimité Activé：100-110℃ Désactivé：150℃ Courant d'électrolyse：350-1250A Puissance d'électrolyse：2-4v Pression à 150℃：Colonne d'élution Zone supérieure：0.50-0.57Mpa Cellule d'électro-extraction：0.45-0.52Mpa
HZ-300	150-300	2-8
HZ-450
HZ-500	300-500
HZ-600
HZ-750
HZ-1000	500-1000
HZ-1200
HZ-1500
HZ-1800
HZ-2000	1000-2000	2-20
HZ-2500
HZ-3000
HZ-3500	2000-3000
HZ-4000
HZ-5000
Special Type	＞3000
