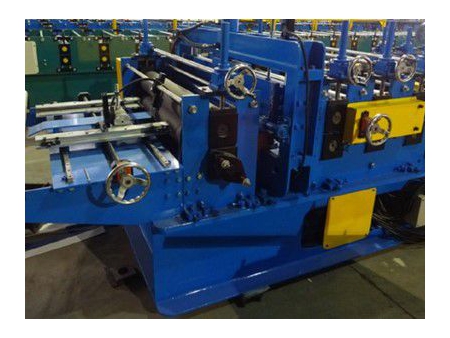

Profileuse à joint debout pour profilage de toiture en une seule opération YX65-300-400
(Il s'agit d'une machine à fabriquer les toitures spécialement développée pour le profilage conique en une seule fois. Les machines à toiture traditionnelles effectuent un profilage conique en deux temps.)
La profileuse à joint debout YX65-300-400 a été développée pour la fabrication de profilés coniques par profilage unique et refendage. Cette machine de profilage permet de réaliser des profilés droits et coniques de grande solidité. Grâce à sa structure compacte, elle peut être chargée dans un conteneur 40GP pour un transport facile. Simple d’utilisation permettant à l’opérateur de gagner en productivité, cet équipement peut être personnalisé en fonction des besoins du client.
- Cette machine peut fabriquer des profilés droits et des profilés coniques.
- Le profilé conique est formé en une seule fois.
- Conception intelligente, possibilité de fixation dans un conteneur 40GP, transport facile sur le site.
- Fonctionnement facile, faible coût d'entretien
| Modèle | YX65-300-400 |
| Dimensions | 7000*2000*1050mm |
| Puissance du moteur d'entraînement principal | 7.5kW*2 |
| Puissance hydraulique pour la pré-découpe | 3kW |
| Servomoteur (Schneider; permet de changer de type) | 2kW |
| Moteur (pour contrôler l'angle) | 1.1kW*2 |
| Moteur (pour la découpe) | 1.1kW |
| Moteur (pour le dispositif d'alimentation) | 4kW |
| Étapes de profilage | 18 étapes |
| Vitesse de profilage | 8-15m/min |
| Tension | 380V/50HZ/3PH |

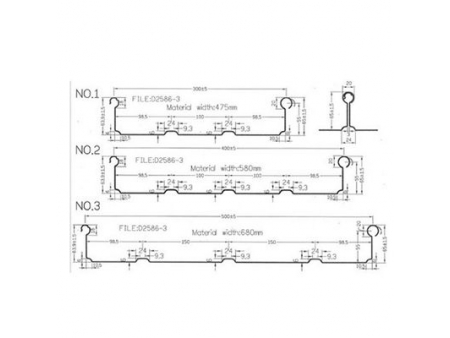

| Largeur effective d’un profilé droit | Le plus étroit: 200mm ; le plus large: 700mm |

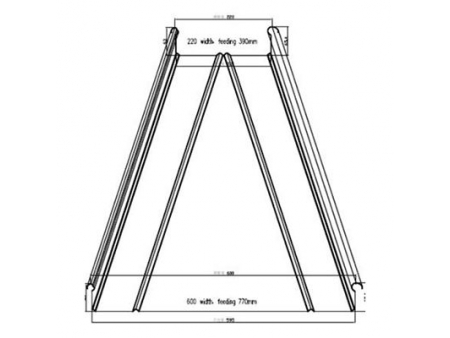

| Largeur effective d'un profilé conique | Le plus étroit pour le côté conique: 220mm ; le plus large pour l'autre côté: 700mm (Plage de pente: 0~2.5 degrés) |
| Hauteur de la toiture | 65mm |
| Épaisseur de l'aluminium | 0.8-1.2mm |
| Épaisseur de l'acier | 0.6-0.8mm |
| Système de contrôle | Contrôle PLC |
-
Dispositif de coupe de tôles plates
Coupe la tôle avant le profilage à la longueur requise.
Puissance hydraulique pour couper, moteur de la pompe: 3kW
Dispositif d'alimentation avec puissance, moteur: 4kW
-

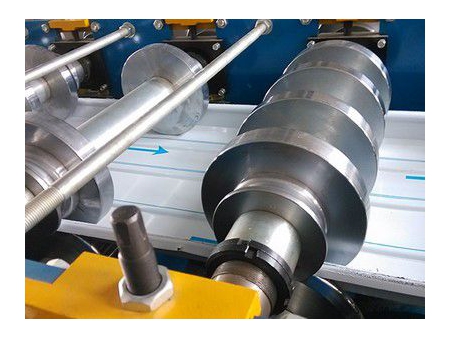

Le rouleau est construit en acier 45# de haute qualité au moyen de tours CNC et d'un traitement thermique. Le placage au chrome dur est disponible en option pour une longue durée de vie.
-

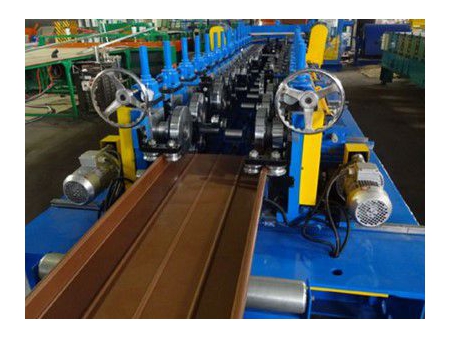

Profilage conique: Profilage conique en une seule fois
-

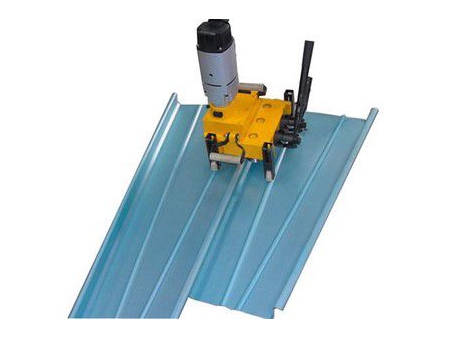

Sertisseuse automatique
-

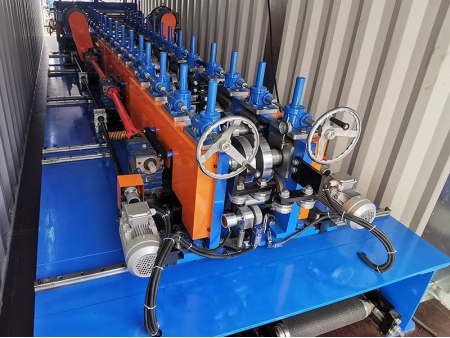

Possibilité de le charger dans un conteneur 40GP.
- Profileuse principale pour la fabrication de toits droits et coniques
- Dérouleur manuel de 5 tonnes ou dérouleur hydraulique de 5 tonnes

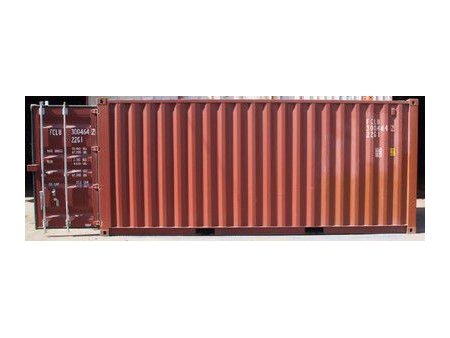

- Nouveau conteneur 40GP
- Sertisseuse automatique
- Sertisseuse manuelle
- Système de contrôle par ordinateur PLC avec écran tactile (Marque: Schneider)
- Dispositif pour la réalisation d'une toiture à joint debout conique en une seule opération de profilage
- Table de sortie
- Manuel d'utilisation
