Foreuse hydraulique Rotary
La foreuse hydraulique Rotary nouvellement développée, combinant nouvelle technique et procédé de machine moderne, est facile à opérer avec une efficience élevée. Ce type d'installation de forage universelle est largement utilisée dans les projets de fondations profondes pour des bâtiments de grande hauteur, ponts et installations de conservation d'eau. La foreuse hydraulique est disponible dans les modèles SD15, SD20, SD25 et SD28.

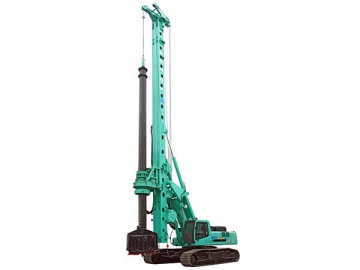

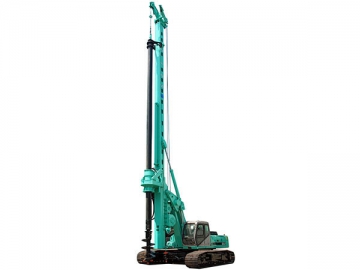

SD15 SD25 SD28
Caractéristiques
1. Sous-châssis
Foreuse hydraulique Rotary montée sur système de voie spéciale qui fournit une manœuvrabilité et une stabilité élevée.
2. Unité d'alimentation
Moteur diesel turbocompressé Cummins avec refroidisseur intermédiaire hautement efficient.
3. Système de contrôle électrique
Système de levage manuel et automatique provenant de la société Shanghai Pal-Fin Automatic Control Technology.
4. Système hydraulique
Contrôle en temps réel de la charge complète grâce au système d'entraînement hydraulique
5. Mât
Mât pliable en trois sections avec réduction du poids de transport.
6. Tube de forage
Soudage par friction et tube de forage télescopique auto verrouillage disponible.
7. Trépan
Utilisation disponible d'une mèche courte, de trépan traditionnel, de trépan de mâts de charge etc.
| Foreuse hydraulique Rotary de série SD | |||||
| Modèle | |||||
| Mât | Hauteur efficiente (mm) | 20100 | 21570 | 23000 | 22870 |
| Poids (trépan non inclus) (t) | 45 | 57 | 67 | 73 | |
| Système de pression cylindrique hydraulique | Course de cylindre (mm) | 4000 | 5000 | 5700 | 250 |
| Force de poussée (kN) | 160 | 200 | 250 | 250 | |
| Force de traction (kN) | 160 | 200 | 250 | 250 | |
| Treuil principal | Traction de câble unique (kN) | 140 | 200 | 220 | 250 |
| Diamètre de câble métallique (mm) | 23 | 26 | 28 | 30 | |
| Vitesse de levage maximum (m/min) | 50 | 60 | 60 | 65 | |
| Treuil auxiliaire | Traction de câble unique (kN) | 50 | 75 | 75 | 75 |
| Diamètre de câble métallique (mm) | 18 | 18 | 18 | 18 | |
| Vitesse de levage maximum (m/min) | 60 | 40 | 50 | 45 | |
| Foreuse | Diamètre de forage (avec tubage) (mm) | 1000 | 1400 | 1700 | 2100 |
| Diamètre de forage (sans tubage) (mm) | 1500 | 2000 | 2000 | 2400 | |
| Tête de rotation | Couple (kN.m) | 150 | 200 | 250 | 286 |
| Vitesse (r/min) | 8~30 | 8~30 | 8~30 | 8~30 | |
| Hauteur de levage maximum (mm) | 5000 | | 7220 | _ | |
| Distance de centre de la table d'entraînement rotatif au trou (mm) | 2600-3200 | | 3402-4100 | 12200 | |
| Distance de centre de la table d'entraînement rotatif à l'extrémité de la machine (mm) | 3420 | | 3430 | 3680-4100 | |
| Distance de centre de trou à la face externe du mât de forage (mm) | 770 | | 1000 | | |
| Déplacement de tête de rotation (mm) | 4000 | | 5700 | 4125 | |
| Unité d'alimentation | Moteur diesel | 6BTA5.9-C | Cummins C8.3 | Cummins QSL9 | QSM11-C |
| Puissance nominale (kW) | 133 | 196 | 221 | 263 | |
| Vitesse de moteur maximum (rpm) | 2000 | 1900 | 1850 | 1900 | |
| Système de débit hydraulique maximum (L/min) | 2×230 | 2×250 | 2×288 | 2×380 | |
| Pression du système hydraulique maximum (MPa) | 33 | 33 | 33 | 33 | |
| Châssis extensible | JT45 | JT70B | JT70A | JT80 | |
| Largeur d'empattement (mm) | 700 | 700 | 800 | 800 | |
| Longueur de châssis (mm) | 5090 | 5400 | 5535 | 5680 | |
| Largeur de châssis (rétracté) (mm) | 3200 | 3150 | 3200 | 3300 | |
| Largeur de châssis (allongé) (mm) | 4300 | 4300 | 4300 | 4400 | |
| Force de traction (kN) | 280 | 430 | 500 | 500 | |
| Vitesse de déplacement (km/h) | 1.5 | 1.5 | 1.5 | 1.8 | |
| Poids | Kg | 45500 | 57500 | 67000 | 74000 |
