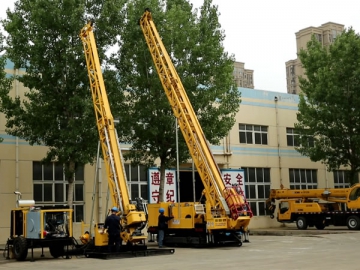

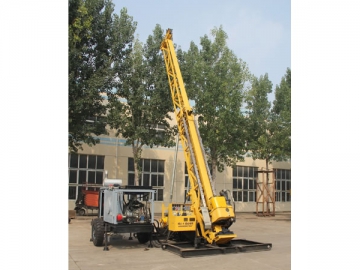

Foreuse hydraulique sur remorque XDJ-4
La foreuse hydraulique sur remorque XDJ-4 est disponible avec une structure modulaire. Pesant chacun 500kg, les composants sont modulaires tels que l'unité électrique, le panneau de commande, la tête rotative, le mât et la base. Ceci permet de faciliter grandement l'installation et le transport de cette installation de forage pour tous types de zones et conditions de forage.
Caractéristiques:
1. Unité électrique
Cette foreuse hydraulique est entraînée par un moteur diesel ou un moteur électrique. Les deux unités sont facilement interchangeables en fonction des conditions du site de forage.
Unité électrique2. Système hydraulique
Transmission hydraulique assurant une excellente stabilité, un faible niveau sonore, une sécurité, une fiabilité et une grande économie des coûts.
3. Boîte de vitesse
La boîte de vitesse de l'unité de rotation à deux vitesses en conformité avec les différents procédés et diamètres de forage.
Boîte de vitesse
4. Equipement de forage
Course d'alimentation jusqu'à 3,5m, réduisant efficacement la durée de travail et améliorant l'efficience de forage.
Mât
5. Treuil
La foreuse hydraulique sur remorque est équipée avec un contrôle de vitesse à variation continue et fournit une capacité de levage de 6,3/13,1 tonnes par câble.
Treuil
6. Panneau de commande
Contrôle en temps réel grâce aux données affichées: Tachymètre, jauge de pression, ampèremètre, tensiomètre, jauge hydraulique, jauge de pression de pompe à boue
Panneau de commande
| Foreuse hydraulique sur remorque XDJ-4 | ||
| Capacité (trou droit) | BQ (φ55.5mm) | 1500 m |
| NQ (φ71mm) | 1200 m | |
| HQ (φ89mm) | 500 m | |
| PQ (φ114mm) | 300 m | |
| Tête de rotation | RPM | 40-920 rpm |
| Couple maximum | 2410N·m | |
| Puissance d'alimentation maximum | 50 KN | |
| Puissance de levage maximum | 150 KN | |
| Diamètre intérieur | 94 mm | |
| Course d'alimentation | 3500 mm | |
| Treuil principal | Traction maximum (Mono/double câble) | 6300 /12600 kg |
| Vitesse | 8-46 m/min | |
| Diamètre de câble | 18 mm | |
| Capacité de tambour (longueur de câble) | 26 m | |
| Câble de forage | Traction maximum | 1500 kg |
| Vitesse | 30-210 m/min | |
| Diamètre de câble | 6 mm | |
| Capacité de tambour (longueur de câble) | 1500 m | |
| Mât | Hauteur de mât | 9.5 m |
| Angle de forage | 45°- 90° | |
| Méthode d'érection de mât | Hydraulique | |
| Unité de puissance | Type | Diesel/électrique |
| Puissance | 55kW/132kW | |
| Pression de pompe principale | 27mPa | |
| Type de vérin | Hydraulique | |
| Type de fixation à pédale | Hydraulique | |
| Poids | 5300kg | |
| Méthode de transport | Remorque | |
| Foreuse hydraulique sur remorque XDJ-4 | |
| Composants | Poids |
| Moteur électrique | 460kg |
| Moteur diesel | 520kg |
| Mât inférieur | 480kg |
| Unité de rotation/table de rotation | 450kg |
| Station hydraulique | 500kg |
| 400kg | |
| Châssis de forage | 370kg |
| Panneau de contrôle | 150kg |
| Treuil principal | 300kg |
| Treuil pour carottage | 220kg |
| Mât supérieur | 280kg |
| Châssis d'unité électrique | 210kg |
