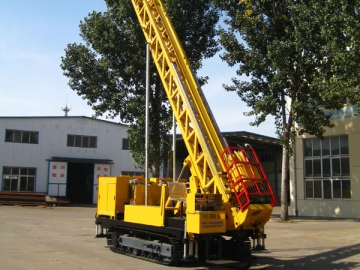

Foreuse hydraulique sur chenilles XDL-3000
Notre foreuse hydraulique sur chenilles XDL-3000 est un nouveau type de forage hydraulique basé sur le modèle XDL-1500 et destiné au forage de trous extrêmement profonds. En 2013, cette installation de forage établit le record chinois de profondeur à plus de 2 567 mètres sous terre.
Caractéristiques
1. Boîte de vitesse
Tête rotative à régulation de vitesse à variation continue et trois sorties de couple pour différents diamètres de forage. Tête de rotation à déplacement latéral pour éviter le trou de forage.
Boîte de vitesse coulissante2. Châssis
Force d'entraînement élevée permettant un déplacement rapide et stable ainsi qu'une bonne tenue de route en côte pour tous types de terrains. Une pompe à boue est installée en dessous du châssis.
Pompe à boue3. Système de refroidissement
Système de refroidissement à liquide hydraulique indépendant pour un contrôle de température aisé.
4. Fixation hydraulique
Fixation rapide et fiable du tube de forage avec d'excellentes performances de centrage. La course d'alimentation atteint 3,5m, améliorant l'efficience du forage et minimisant les risques de blocage.
Fixation hydraulique5. Treuil
Le treuil peut atteindre une traction de câble unique maximum de 19 200kg et de double câble de 38 000kg.
Treuil6. Mât
Hauteur du mât jusqu'à 12,4m permettant au tube de forage d'être levé à 9m, réduisant la durée de levage.
| Foreuse hydraulique sur chenilles XDL-3000 | ||
| Capacité de forage (trou droit) | BQ（φ55.5mm） | 3000 m |
| NQ（φ71mm） | 2500 m | |
| HQ（φ89mm） | 1600 m | |
| PQ（φ114mm） | 1000 m | |
| Tête rotative | RPM | 15-1040 rpm |
| Couple maximum | 5070 N·m | |
| Puissance d'alimentation maximum | 80 KN | |
| Puissance de levage maximum | 220 KN | |
| Diamètre intérieur maximum | 94 mm | |
| Course d'alimentation | 3400 mm | |
| Treuil principal | Traction maximum (Mono/double câble) | 19200 /38000 kg |
| Vitesse de levage | 8-36 m/min | |
| Diamètre de câble | 22-24 mm | |
| Capacité de tambour (Longueur de câble) | 40 m | |
| Câble de forage | Traction maximum | 1800 kg |
| Vitesse | 30-200 m/min | |
| Diamètre de câble | 6 mm | |
| Capacité de tambour (Longueur de câble) | 3000 m | |
| Mât | Hauteur de mât | 12.4 m |
| Angle de forage | 45°- 90° | |
| Méthode d'érection de mât | Hydraulique | |
| Unité d'entraînement | Type | Diesel |
| Puissance | 194 Kw | |
| Pression de pompe principale | 28 MPa | |
| Type de mandrin | Hydraulique | |
| Type de fixation | Hydraulique | |
| Poids | 13 500 kg | |
| Méthode de déplacement | Chenilles | |
