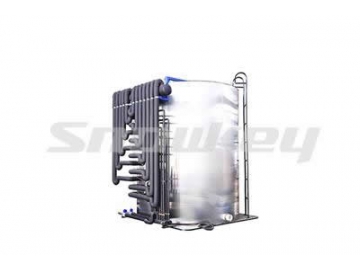

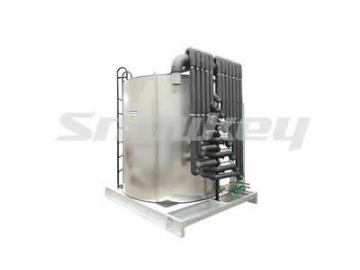

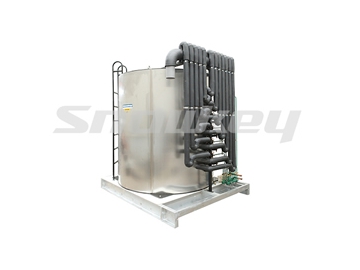

Évaporateur pour machine à glace en écaille
Cet évaporateur frigorifique est un composant irréprochable pour la machine à glace en écaille. Ce générateur de glace permet de produire une glace en écaille homogène avec une durée de stockage élevée.
Principe de fonctionnement de l'évaporateur pour machine à glace en flocons
Il s'agit d'un type d'évaporateur à double paroi. L'évaporation de liquide frigorigène et la formation de la glace en écaille est effectuée dans la paroi externe. Tout d'abord, l'eau est pompée du fond jusqu'en haut de l'évaporateur et ensuite distribuée avec homogénéité dans la paroi extérieure. Sous l'effet thermique du liquide frigorigène, l'eau est transformée en glace. Le racloir rotatif permet de dégager la glace broyée dans la sortie de déchargement. Néanmoins, l'eau résiduel est envoyée depuis le bac de stockage d'eau jusqu'au réservoir d'eau pour commencer le cycle suivant.
| Modèle | Capacité | Température d’évaporation | Puissance de réducteur | Puissance de pompe de circulation | Conduite d’eau | Tube de trop-plein | Tuyau d’évacuation | Poids net | Dimension (mm) | Réf. de Capacité nécessaire | |
| Diamètre | Hauteur | ||||||||||
| 500kg | -20℃ | 0.18kW | 0.014kW | 1/2" | 1/2" | 1/2" | 96kg | 478 | 599 | 2374kCal/hr | |
| 750kg | -20℃ | 0.18kW | 0.014kW | 1/2" | 1/2" | 1/2" | 104kg | 478 | 644 | 3560kCal/hr | |
| 1000kg | -20℃ | 0.18kW | 0.014kW | 1/2" | 1/2" | 1/2" | 108kg | 478 | 785 | 4747kCal/hr | |
| 1200kg | -20℃ | 0.18kW | 0.014kW | 1/2" | 1/2" | 1/2" | 108kg | 478 | 785 | 5696kCal/hr | |
| 1600kg | -20℃ | 0.37kW | 0.025kW | 1/2" | 1/2" | 1/2" | 208kg | 650 | 894 | 7595kCal/hr | |
| 2000kg | -20℃ | 0.37kW | 0.025kW | 1/2" | 1/2" | 1/2" | 220kg | 650 | 969 | 9494kCal/hr | |
| 2500kg | -20℃ | 0.37kW | 0.025kW | 1/2" | 1/2" | 1/2" | 230kg | 650 | 1029 | 11868kCal/hr | |
| 3000kg | -21℃ | 0.37kW | 0.025kW | 1/2" | 1/2" | 1/2" | 240kg | 650 | 1084 | 14241kCal/hr | |
| 4000kg | -22℃ | 0.37kW | 0.025kW | 1/2" | 1/2" | 1/2" | 240kg | 650 | 1084 | 18988kCal/hr | |
| 5000kg | -22℃ | 0.37kW | 0.125kW | 1/2" | 3/4" | 3/4" | 550kg | 920 | 1331 | 23735kCal/hr | |
| 6000kg | -22℃ | 0.37kW | 0.125kW | 1/2" | 3/4" | 3/4" | 550kg | 920 | 1331 | 28482kCal/hr | |
| 8000kg | -22℃ | 0.55kW | 0.25kW | 3/4" | 3/4" | 3/4" | 830kg | 1160 | 1586 | 37976kCal/hr | |
| 10000kg | -22℃ | 0.75kW | 0.25kW | 3/4" | 3/4" | 3/4" | 980kg | 1160 | 1846 | 47470kCal/hr | |
| 15000kg | -23℃ | 0.75kW | 0.4kW | 3/4 x2" | 1-1/4" | 1-1/4" | 1690kg | 1462 | 2080 | 71205kCal/hr | |
| 20000kg | -23℃ | 1.1kW | 0.4kW | 3/4 x2" | 1-1/4" | 1-1/4" | 2634kg | 1600 | 2744 | 94940kCal/hr | |
| 25000kg | -24℃ | 1.1kW | 0.75kW | 3/4 x2" | 1-1/4" | 1-1/4" | 3588kg | 1990 | 2887 | 118675kCal/hr | |
| 30000kg | -24℃ | 1.1kW | 0.75kW | 3/4 x2" | 1-1/4" | 1-1/4" | 3980kg | 1990 | 3027 | 142410kCal/hr | |
| 35000kg | -25℃ | 1.5kW | 0.75kW | 3/4 x2" | 1-1/4" | 1-1/4" | 4500kg | 2337 | 3071 | 166145kCal/hr | |
| 40000kg | -25℃ | 1.5kW | 0.75kW | 3/4 x2" | 1-1/4" | 1-1/4" | 5400kg | 2337 | 3371 | 189880kCal/hr | |
| 45000kg | -25℃ | 1.5kW | 0.75kW | 3/4 x2" | 1-1/4" | 1-1/4" | 5400kg | 2337 | 3371 | 213615kCal/hr | |
| 60000kg | -25℃ | 1.5kW | 0.75kW | 3/4 x2" | 1-1/4" | 1-1/4" | 6700kg | 2337 | 3787 | 284820kCal/hr | |
