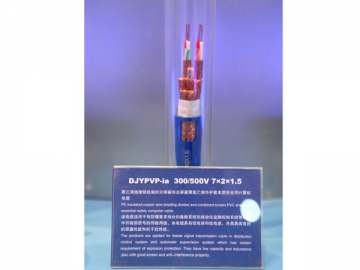

Câble de signal pour appareils gainé isolé en plastique
Le câble de signal pour appareils gainé isolé en plastique est produit selon le standard Q/321011KLA202-2009, ce qui signifie qu'il est également conforme au standard anglais BS5308-86. Ce produit est adapté à la transmission de signaux ainsi qu'à la connexion des appareils des systèmes d'ordinateur, systèmes automatique et système de contrôle de distribution. Les domaines adaptés comprennent l'industrie de la fusion, les centrales énergétiques, l'industrie pétrochimique, etc.
Conditions opératoires
1. Tension nominale U0/U: 300/500V
2. Température opératoire max : 70°C pour le type commun, 90°C pour le type XLPE et 105°C pour les modèles terminant par « 105 ».
3. Température ambiante min : -40°C pour une pose fixe et -15°C pour une pose non fixe.
4. Rayon de pliage min : 6 fois le diamètre externe du câble pour le type non blindé et 12 fois le diamètre externe du câble pour le type blindé.
| Articles | Unité | Données | ||
| Isolation PE | Isolation PVC | |||
| Résistance d'isolation à 20°C (≥) | Entre n'importe quelle paire de conducteur | MΩ·km | 5000 | 25 |
| Entre paire de blindage | 1 | 1 | ||
| Capacité d'opération à 1kHz (≤) | Type3 | pF/m | 75 | 200 |
| Type 1 et 2 | 90 | |||
| Déséquilibre de capacité à 1kHz (≤) | pF/m | 1 | / | |
| Rapport LR (≥) | Section transversale | μH/Ω | ||
| 0,5 mm2 | 20 | 20 | ||
| 0,75 mm2 | 20 | 20 | ||
| 1,0 mm2 | 25 | 25 | ||
| 1,5 mm2 | 35 | 35 | ||
| Rapport de contrôle de blindage (≤) | 0,01 | 0,01 | ||
| Tension de test | V/1min | 1000 | 1000 | |
| Propriété du retardateur de flammes | Conforme à GB/T18380-2008 | |||
| Articles | Données | ||
| PVC à retardateur de flammes courant | PVC à faible fumée et faible halogénures | Polyoléfine à faible fumée, sans halogénures | |
| Indice d'oxygène | 20-32 | 31-36 | 36-40 |
| Densité de fumée (≤) | 600 | 300 | Avec flammes : 50 Sans flammes : 260 |
| Quantité de libération d'halogénures d'hydrogène (≤mg/g) | 580 | 100 | 5 |
| Articles | Unité | Données | Standard |
| Température de l'air | °C | 200±3 | GB/T2951.21-2008 |
| Durée du test | min | 15 | |
| Charge mécanique | N/cm2 | 20 | |
| Elongation max avec charge | % | 175 | |
| Elongation permanent max après refroidissement | % | 15 |
| transversale nominale (mm2) | Structure de conducteur | Résistance à 20°C (Ω/km) | ||
| Type | Nombre de fils/Diamètre nominal d'un seul fil (mm) | Non étamé | Etamé | |
| 0.5 | 3 | 16/0.20 | 39.0 | 40.1 |
| 0.75 | 1 | 1/0.97 | 24.5 | 24.8 |
| 0.75 | 2 | 7/0.37 | 24.5 | 24.8 |
| 0.75 | 3 | 24/0.20 | 26.0 | 24.8 |
| 1.0 | 1 | 1/1.13 | 18.1 | 26.7 |
| 1.0 | 2 | 7/0.43 | 18.1 | 18.2 |
| 1.0 | 3 | 32/0.20 | 19.5 | 20.0 |
| 1.5 | 1 | 1/1.38 | 12.1 | 12.2 |
| 1.5 | 2 | 7/0.52 | 12.1 | 12.2 |
| 1.5 | 3 | 30/0.25 | 13.3 | 13.7 |
| Rubrique | Code | Description |
| Propriété du retardateur de flammes | ZR | S'il n'y a pas de lettre, cela signifie que le produit n'est pas du type à retardateur de flammes. Pour le type à retardateur de flammes, les trois niveaux que voici sont possibles, A, B et C |
| DDZ | A retardateur de flammes à faible fumée et faibles halogénures. | |
| WDZ | A retardateur de flammes à faible fumée et sans halogénures. | |
| Séries | DJ, J | Câble de signal pour appareils |
| Matériel d'isolation | V | PVC |
| Y | Polythène | |
| YJ | XLPE | |
| F | Fluoroplastique | |
| V | Polyoléfine à faible fumée et faibles halogénures | |
| Y | Polyoléfine à faible fumée, sans halogénures | |
| Matériel de blindage | P | Fil Cu tissé |
| P2 | Bande Cu | |
| P3 | Film combiné alu/polyester | |
| Matériel de gaine | V | PVC |
| Y | Polythène | |
| V | Polyoléfine à faible fumée et faibles halogénures | |
| Y | Polyoléfine à faible fumée, sans halogénures | |
| Matériel d'armure | 2 | Bande d'acier |
| 3 | Fils d'acier fins | |
| Structure de conducteur | A | Conducteur à brin unique |
| B | Conducteur torsadé 7 brins | |
| R | Conducteur souple multibrins | |
| Spécifications | Nombre de paire × nombre de fil × section transversale : N × n × S N: 1, 2, 3, ……24 n: 2, 3 S: 0.5, 0.75, 1.0, 1.5, 2.5 mm2 |
Pour mieux illustrer le tableau ci-dessus, deux exemples vous sont donnés en référence :
Exemple 1 : Un câble d'ordinateur à gaine PVC, isolation polythène et âme Cu, de type 10 paires et 2 âmes avec section transversale de 0,75mm², peut être exprimé des deux manières suivantes :
a. Produit blindé individuellement à fil tissé Cu utilisant un conducteur de type A : DJYPV(A) 10×2×0,75.
b. Produit blindé individuellement et collectivement à fil tissé Cu utilisant un conducteur de type B : DJYPVP(B) 10×2×0,75.
c. Produit blindé collectivement à fil tissé Cu utilisant un conducteur de type R : DJYVPR 10×2×0,75
d. Produit avec blindage individuel à film combiné alu/polyester et conducteur de type B : DJYP3V(B) 10×2×0,75
e. Produit avec blindage individuel et collectif à film combiné alu/polyester et conducteur de type R : DJYP3VP3R 10×2×0,75
f. Produit à blindage à bande d'acier et bande Cu blindé individuellement et collectivement, avec conducteur de type B : DJYP2VP2/22(B) 10×2×0,75
Exemple 2 : Un câble d'ordinateur à retardateur de flammes, 3 âmes et 12 paires, ainsi qu'une section transversale de 1.0mm² et utilisant des âmes en Cu, une isolation et une gaine PVC, est dénommé :
a. Fil Cu tissé individuellement blindé, retardateur de flammes niveau A, conducteur de type B : ZRA-DJVPV(B) 12×3×1,0
b. Bande Cu individuellement et collectivement blindée, retardateur de flammes niveau B, conducteur de type R : ZRB-DJVP2VP2R 12×3×1,0
| Modèles | Tension nominale (V) | Section transversale nominale (mm2) | |||
| 0,5 | 0,75 | 1,0 | 1,5 | ||
| Nombre de paire | |||||
| DJVPV DJVPVP DJVVP DJVPVR DJVPVPR DJVVPR DJVV DJVVR | 300/500 | 1-40 | |||
| DJVP2V DJVP2VP2 DJVVP2 DJVP3V DJVP3VP3 DJVVP3 DJVP2VR DJVP2VP2R DJVVP2R DJVP3VR DJVP3VP3R DJVVP3R | 2-40 | 1-40 | |||
| DJVPV22 DJVPV22 DJVP2V22 DJVP2VP2/22 DJVP3V22 DJVP3VP3/22 DJVVP22 DJVP3/22 DJVVP2/22 | 2-40 | 1-40 | |||
Remarque : la gamme de production des autres modèles est la même que dans le tableau ci-dessus.
