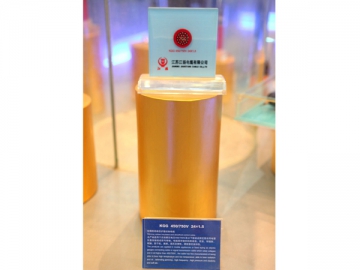

Câble de contrôle gainé isolé en caoutchouc de silicone
Le câble de contrôle gainé isolé en caoutchouc de silicone est fabriqué en concordance au standard Q/321011KLA203-2009, aussi sa performance est assurée.
Notre produit fait preuve d'une bonne thermostabilité et peut maintenir une excellente douceur ainsi que de bonnes propriétés électriques sous haute température, très basses température ou dans un environnement corrosif. Aussi, il est grandement utilisé pour la connexion ou la transmission de signal pour les appareils électriques fixes ou mobiles dont la tension nominale est de 450/750V AC ou moins, et est adapté à de nombreux domaines nécessitant une résistance à la corrosion et aux températures, comme en métallurgie, dans les centrales énergétiques, l'industrie pétrochimique, etc.
Modèle et description| Modèles | Description |
| KGG | Câble de contrôle gainé isolé caoutchouc de silicone |
| KGGR | Câble de contrôle souple gainé isolé caoutchouc de silicone |
| KGGP | Câble de contrôle à blindage fil de cuivre, gainé isolé caoutchouc de silicone |
| KGGRP | Câble de contrôle souple à blindage fil de cuivre, gainé isolé caoutchouc de silicone |
| KGGRP1 | Câble de contrôle souple à blindage fil de cuivre étamé, gainé isolé caoutchouc de silicone |
Remarque :
1. Si le type à retardateur de flammes est nécessaire, veuillez ajouter « ZR » avant le nom du modèle.
2. Le câble gainé NBR isolé caoutchouc de silicone est capable de fonctionner à la place du câble de contrôle à résistance thermique gainé isolé caoutchouc de silicone s'il dispose de plusieurs âmes ainsi que d'une grande section transversale. En même temps, sa température opératoire est comprise dans une gamme de -60°C à 105°C, et son domaine d'application est similaire au type à caoutchouc de silicone.
3. Les fils de cuivre peuvent être étamés
| Articles | Code | Signification |
| Propriété du retardateur de flammes | ZR | Gaine en caoutchouc de silicone à retardateur de flammes |
| Séries | K | Câble de contrôle |
| Matériel d'isolation | G | Caoutchouc de silicone |
| Matériel de gaine | G | Caoutchouc de silicone |
| VF | Mélange NBR-PVC | |
| Matériel de blindage | P | Blindage à fil de cuivre |
| P1 | Blindage à fil de cuivre étamé | |
| Structure de conducteur | A | Conducteur à brin unique |
| B | Conducteur à 7 torons | |
| R | Conducteur multibrins |
| Nombre d'âme × Section transversale nominale (mm2) | Structure de l'âme (nombre de barres × diamètre, mm) | Diamètre externe max (mm) | Poids référencé (kg/km) | ||
| KGGR | KGGRP | KGGR | KGGRP | ||
| 2×0.75 | 24×0.20 | 9.2 | 10.0 | 78 | 118 |
| 2×1.0 | 32×0.20 | 9.5 | 10.6 | 87 | 127 |
| 2×1.5 | 30×0.25 | 10.2 | 11.5 | 114 | 164 |
| 2×2.5 | 50×0.25 | 10.5 | 12.5 | 156 | 210 |
| 3×0.75 | 24×0.20 | 10.5 | 11.5 | 93 | 133 |
| 3×1.0 | 32×0.20 | 11.5 | 12.9 | 100 | 152 |
| 3×1.5 | 48×0.20 | 12.0 | 13.8 | 126 | 177 |
| 3×2.5 | 51×0.25 | 12.5 | 14.8 | 180 | 243 |
| 4×0.75 | 24×0.20 | 11.0 | 12.5 | 110 | 160 |
| 4×1.0 | 32×0.20 | 11.5 | 13.0 | 120 | 173 |
| 4×1.5 | 30×0.25 | 12.0 | 13.5 | 151 | 205 |
| 4×2.5 | 50×0.25 | 14.5 | 15.5 | 220 | 270 |
| 5×0.75 | 24×0.20 | 12.0 | 13.0 | 118 | 168 |
| 5×1.0 | 32×0.20 | 12.5 | 13.5 | 140 | 200 |
| 5×1.5 | 30×0.25 | 13.0 | 14.2 | 190 | 250 |
| 5×2.5 | 50×0.25 | 14.0 | 15.2 | 290 | 380 |
| 7×0.75 | 24×0.20 | 12.5 | 13.5 | 141 | 201 |
| 7×1.0 | 32×0.20 | 13.0 | 14.2 | 162 | 231 |
| 7×1.5 | 30×0.25 | 13.6 | 14.6 | 230 | 290 |
| 7×2.5 | 50×0.25 | 15.5 | 16.5 | 350 | 360 |
| 8×0.75 | 24×0.20 | 13.5 | 14.5 | 165 | 224 |
| 8×1.0 | 32×0.20 | 14.0 | 15.0 | 190 | 223 |
| 8×1.5 | 30×0.25 | 15.8 | 17.2 | 278 | 281 |
| 8×2.5 | 50×0.25 | 17.0 | 18.2 | 410 | 560 |
| 10×0.75 | 24×0.20 | 14.1 | 15.4 | 210 | 310 |
| 10×1.0 | 32×0.20 | 15.0 | 16.0 | 260 | 394 |
| 10×1.5 | 30×0.25 | 17.1 | 18.1 | 345 | 460 |
| 10×2.5 | 50×0.25 | 21.0 | 22.1 | 510 | 640 |
| 12×0.75 | 24×0.20 | 15.5 | 16.5 | 245 | 345 |
| 12×1.0 | 32×0.20 | 17.2 | 18.2 | 287 | 387 |
| 12×1.5 | 30×0.25 | 18.0 | 19.0 | 372 | 500 |
| 12×2.5 | 50×0.25 | 21.0 | 22.0 | 577 | 680 |
| 14×0.75 | 24×0.20 | 17.0 | 18.0 | 280 | 380 |
| 14×1.0 | 32×0.20 | 17.6 | 19.0 | 321 | 440 |
| 14×1.5 | 30×0.25 | 19.0 | 20.0 | 440 | 560 |
| 14×2.5 | 50×0.25 | 21.0 | 22.0 | 580 | 780 |
| 19×0.75 | 24×0.20 | 15.8 | 16.8 | 340 | 450 |
| 19×1.0 | 32×0.20 | 17.0 | 18.0 | 400 | 520 |
| 19×1.5 | 30×0.25 | 20.0 | 21.0 | 520 | 650 |
| 19×2.5 | 50×0.25 | 23.0 | 24.0 | 845 | 1023 |
Qualifications
1. Le câble de contrôle gainé isolé en caoutchouc de silicone a passé le test de tension AC, dont les conditions étaient : 50Hz, 3.0kV, 5min.
2. La résistance DC du conducteur répond aux exigences du standard GB3956.
3. La résistivité de l'isolation à 20°C ne doit pas être inférieure à 500MΩ·km.
Propriété du service
1. Tension nominale U0/U: 450/750V
2. Température opératoire max : 180°C
3. Température ambiante min : -60°C pour pose fixe et -20°C pour pose non fixe
4. Température ambiante lors de la pose : -25°C ou plus
5. Rayon de courbage min : 6 fois le diamètre externe du câble pour le type non blindé.
