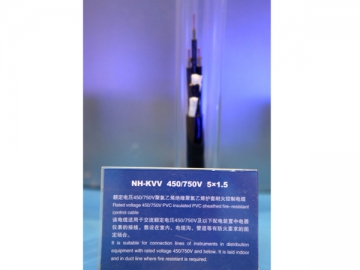

Câble de contrôle gainé isolé plastique
Le câble de contrôle gainé isolé plastique est produit selon les standards GB/T9330-2008 et GB/T19666-2005 (câbles et fils à retardateur de flammes et résistants au feu), et réfère au standard IEC227, bien que sa capacité de résistance à la tension soit meilleure que celle exigée par ce standard.
Propriétés de service
1. Tension nominale U0/U: 450/750V
2. Température opératoire max : 70°C pour le type commun et 90°C pour le type à isolation XLPE.
3. Rayon de courbage min : 6 fois le diamètre externe du câble pour le type non blindé et 12 fois le diamètre externe du câble pour le type blindé
4. Température ambiante min lors de la pose : -40°C pour une pose fixe et -15°C pour une pose non fixe
Les marques de couleurs disponibles comprennent 10 choix, qui sont le blanc, le rouge, le noir, le jaune, le bleu, le vert, le orange, le gris, le marron et le violet, mais nous utilisons généralement des marques digitales. Ce câble de contrôle est adapté au circuit de contrôle, circuit de surveillance et ligne de protection avec une tension nominale de 450/750V AC ou moins.

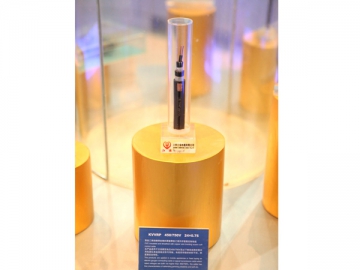

Paramètres techniques de l'isolation| Rubriques | Qualification | ||
| Retardateur de flammes PVC commun | PVC faible fumée et faible halogénures | Polyoléfine faible fumée sans halogénures | |
| Indice d'oxygène | 30-32 | 31-36 | 36-40 |
| Densité de fumée ≤ | 600 | 300 | Sans flammes : 50 Avec flammes : 260 |
| Quantité de libération d'halogénures d'hydrogène ≤mg/g | 580 | 100 | 5 |
| Articles | Qualification | ||||||||||||||||
| Section transversale | 0.5 mm2 | 0.75 mm2 | 1.0 mm2 | 1.5 mm2 | 2.5 mm2 | 4.0 mm2 | 6.0 mm2 | 10.0 mm2 | |||||||||
| Résistance DC à 20°CΩ/km | Revêtement | Non étamé | Etamé | Non étamé | Etamé | Non étamé | Etamé | Non étamé | Etamé | Non étamé | Etamé | Non étamé | Etamé | Non étamé | Etamé | Non étamé | Etamé |
| Catégorie AB | - | - | 24.5 | 24.8 | 18.1 | 18.2 | 12.1 | 12.2 | 7.41 | 7.56 | 4.61 | 4.70 | 3.08 | 3.11 | 1.83 | 1.84 | |
| Catégorie R | |||||||||||||||||
| Test de tension | 3000V / 5min | ||||||||||||||||
| Résistance à l'isolation | Conforme au standard national GB/T9330-2008 | ||||||||||||||||
| Propriété du retardateur de flammes | Conforme au standard national GB/T18380-2008 | ||||||||||||||||
| Articles | Unité | Qualification | Standard |
| Température de l'air | °C | 200 ± 3 | GB/T 295.11-2008 |
| Durée de test | min | 15 | |
| Charge mécanique | N/cm2 | 20 | |
| Elongation max avec charge | % | 175 | |
| Elongation permanente après refroidissement | % | 15 |
| Modèles | KVVP | KVVP2 | KVVRP | KVVRP2 | KVVP2-22 | KVVP3 |
| Facteur de blindage ≤ | 0.01 | 0.01 | 0.01 | 0.01 | 0.005 | 0.06 |
| No. | Modèles | Description | Application |
| 1 | KVV | Câble de contrôle, gaine et isolation PVC, âme Cu | Ces modèles sont adaptés aux systèmes de courants légers, systèmes de courants forts ou lieux à fortes interférences électromagnétiques. |
| 2 | KVVP | Câble de contrôle, blindage à fil Cu tissé, gaine et isolation PVC, âme Cu | |
| 3 | KVVP2 | Câble de contrôle, blindage à bande Cu, gaine et isolation PVC, âme Cu | |
| 4 | KVV22 | Câble de contrôle, blindage à bande acier, gaine et isolation PVC, âme Cu | |
| 5 | KVVR | Câble de contrôle souple, gaine et isolation PVC, âme Cu | |
| 6 | KVVRP | Câble de contrôle souple, blindage à fil Cu tissé, gaine et isolation PVC, âme Cu | |
| 7 | KVVRP2-22 | Câble de contrôle souple, blindage à bande acier, blindage à bande Cu, gaine et isolation PVC, âme Cu | |
| 9 | KVV22 | Câble de contrôle, blindage à bande acier, gaine et isolation PVC, âme Cu | |
| 10 | KVVP2-22 | Câble de contrôle, blindage à bande acier, blindage à bande Cu, gaine et isolation PVC, âme Cu | |
| 11 | KYJVP2-22 | Câble de contrôle, blindage à bande acier, blindage à bande Cu, gaine PVC, isolation XLPE, âme Cu | |
| 12 | KYJV22 | Câble de contrôle, blindage à bande acier, gaine PVC, isolation XLPE, âme Cu | |
| 13 | KYJV | Câble de contrôle, gaine PVC, isolation XLPE, âme Cu | Ces produits possèdent des propriétés électriques excellentes et sont résistants à la corrosion chimique. Sur cette base, ils sont adaptés aux environnements difficiles et des conditions de lourdes charges. |
| 14 | KYJVP | Câble de contrôle, blindage à tresse fil Cu, gaine PVC, isolation XLPE, âme Cu | |
| 15 | KYJVP2 | Câble de contrôle, blindage à bande Cu, gaine PVC, isolation XLPE, âme Cu | |
| 16 | KYJV22 | Câble de contrôle, blindage à bande acier, gaine PVC, isolation XLPE, âme Cu | |
| 17 | KVJVR | Câble de contrôle souple, gaine PVC, isolation XLPE, âme Cu | |
| 18 | KYJVRP | Câble de contrôle souple, blindage à tresse de fil Cu, gaine PVC, isolation XLPE, âme Cu | |
| 19 | KJYVP2-22 | Câble de contrôle, blindage bande acier, blindage ruban Cu, gaine PVC, isolation XLPE, âme Cu | |
| 20 | DDZ-KV V | Câble de contrôle, retardateur de flammes, faible halogénures, faible fume, gaine et isolation PVC, âme Cu | Lorsque ces produits brûlent, ils génèrent une petite quantité de fumée et de gaz toxique et sont retardateurs de flammes. Aussi, ils sont adaptés aux lieux publics nécessitant une performance de retardement des flammes. |
| 21 | DDZ-KVVP | Câble de contrôle, retardateur de flammes, faible halogénures, faible fume, blindage tresse à fil Cu, gaine et isolation PVC, âme Cu | |
| 22 | DDZ-KVVP2 | Câble de contrôle, retardateur de flammes, faible halogénures, faible fumée, blindage à bande Cu, gaine et isolation PVC, âme Cu | |
| 23 | DDZ-KVV22 | Câble de contrôle, retardateur de flammes, faible halogénures, faible fumée, blindage à bande acier, gaine et isolation PVC, âme Cu | |
| 24 | DDZ-KVV | Câble de contrôle, retardateur de flammes, faible halogénures, faible fumée, gaine et isolation PVC, âme Cu | |
| 25 | DDZ-KVVP | Câble de contrôle, retardateur de flammes, faible halogénures, faible fumée, blindage fil Cu tissé, gaine et isolation PVC, âme Cu | |
| 26 | DDZ-KVVP2-22 | Câble de contrôle, retardateur de flammes, faible halogénures, faible fumée, blindage à bande acier, blindage bande Cu tissé, gaine et isolation PVC, âme Cu | |
| 27 | WDZ-KYYR | Câble de contrôle souple, retardateur de flammes, sans halogénures, faible fumée, gaine et isolation PE, âme Cu | |
| 28 | WDZ-KYYRP | Câble de contrôle souple, retardateur de flammes, sans halogénures, faible fumée, gaine et isolation PE, âme Cu | |
| 29 | WDZ-KYYP2-22 | Câble de contrôle souple, retardateur de flammes, sans halogénures, faible fumée, blindage à bande acier, blindage bande Cu, gaine et isolation PE, âme Cu | |
| 30 | WDZ-KYY | Câble de contrôle, retardateur de flammes, sans halogénures, gaine et isolation PE, âme Cu | Un peu de fumée et de gaz toxiques sont générés en cas de feu, pour ces câbles faisant preuve d'une bonne capacité de retardement des flammes. En même temps, nos produits ne corrodent pas les dispositifs électroniques, et sont adaptés à de nombreux endroits, comme les métros, les centrales nucléaires, les centres de contrôle par ordinateur, etc. |
| 31 | WDZ-KYYP | Câble de contrôle, retardateur de flammes, sans halogénures, faible fumée, blindage à fil tissé Cu, gaine et isolation PE, âme Cu | |
| 32 | WDZ-KYYP2 | Câble de contrôle, retardateur de flammes, sans halogénures, faible fumée, blindage à bande Cu, gaine et isolation PE, âme Cu | |
| 33 | WDZ-KYY22 | Câble de contrôle, retardateur de flammes, sans halogénures, faible fumée, blindage à bande acier, gaine et isolation PE, âme Cu | |
| 34 | WDZ-KYY32 | Câble de contrôle, retardateur de flammes, sans halogénures, faible fumée, blindage à fil acier fin, gaine et isolation PE, âme Cu | |
| 35 | ZR-KVV | Câble de contrôle, retardateur de flammes, gaine et isolation PVC, âme Cu | Les flammes ne se dispersent pas en cas de feu, ce produit est adapté aux lieux ignifuges |
| 36 | ZR-KVVP | Câble de contrôle, retardateur de flammes, blindage fil tissé Cu, gaine et isolation PVC, âme Cu | |
| 37 | ZR-KVVP2 | Câble de contrôle, retardateur de flammes, blindage ruban Cu, gaine et isolation PVC, âme Cu | |
| 38 | ZR-KVVP22 | Câble de contrôle, retardateur de flammes, blindage à ruban acier, blindage à fil Cu, gaine et isolation PVC, âme Cu | |
| 39 | ZR-KVVP32 | Câble de contrôle, retardateur de flammes, blindage à fil acier fin, blindage à fil Cu, gaine et isolation PVC, âme Cu | |
| 40 | ZR-KVVR | Câble de contrôle souple, retardateur de flammes, gaine et isolation PVC, âme Cu | |
| 41 | ZR-KVVRP | Câble de contrôle souple, retardateur de flammes, blindage à fil Cu tissé, gaine et isolation PVC, âme Cu | |

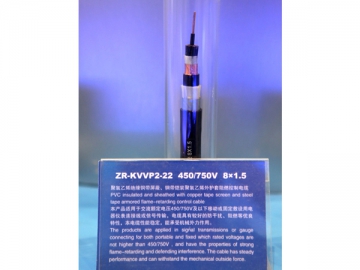

| 42 | ZR-KVVP2-22 | Câble de contrôle, retardateur de flammes, armure et blindage à bande acier, gaine et isolation PVC, âme Cu | |
| 43 | KYV | Câble de contrôle, gaine PVC, isolation PE, âme Cu | Ces modèles disposent d'une haute résistance d'isolation et d'une forte performance d'étanchéité à l'eau, ainsi que d'une bonne résistance au froid. Ils sont utilisés pour les lieux humides avec une température de pose basse. |
| 44 | KYVP | Câble de contrôle, blindage fil Cu tissé, gaine PVC, isolation PE, âme Cu | |
| 45 | KYVP2 | Câble de contrôle, blindage à bande Cu, gaine PVC, isolation PE, âme Cu | |
| 46 | KYV22 | Câble de contrôle, blindage à bande acier, gaine PVC, isolation PE, âme Cu | |
| 47 | KYV32 | Câble de contrôle, blindage à fil acier fin, gaine PVC, isolation PE, âme Cu | |
| 48 | KYVR | Câble de contrôle souple, gaine PVC, isolation PE, âme Cu | |
| 49 | KYVRP | Câble de contrôle souple, blindage à fil tissé Cu, gaine PVC, isolation PE, âme Cu | |
| 50 | KYVP2-22 | Câble de contrôle, blindage à bande acier, blindage à bande Cu, gaine PVC, isolation PE, âme Cu |
| Rubriques | Code | Description |
| Retardateur de flammes | / | Non retardateur de flammes. |
| ZR | Retardateur de flammes | |
| ZRA | Niveau de retardateur de flammes : A | |
| ZRB | Niveau de retardateur de flammes : B | |
| ZRC | Niveau de retardateur de flammes : C | |
| DDZ | Retardateur de flammes, faible fumée, faible halogénures | |
| WDZ | Retardateur de flammes, faible fumée, sans halogénures | |
| Séries | K | Câble de contrôle |
| Matériel d'isolation | V | PVC |
| Y | Polythène | |
| YJ | XLPE | |
| F | Fluoroplastiques (F46) | |
| Matériel de gaine | V | PVC |
| Matériel d'écran | / | Pas d'écran |
| P | Fil tissé Cu | |
| P1 | Fil tissé Cu étamé | |
| P2 | Bande Cu | |
| P3 | Bande composite alu plastique | |
| Matériel de blindage | 22 | Bande acier |
| 32 | Fil acier fin | |
| Conducteur | R | Conducteur souple toronné, A pour conducteur à brins unique et B pour conducteur torsadé 7 brins |
| Spécifications | Nombre d'âme × section transversale du conducteur (N × S) Nombre d'âme (N): 2, 3, 4, 5, ……61 Section transversale (S): 0.5, 0.75, 1.0, 1.5, 2.5, 4, 6, 10 mm2 |
Remarque : voici ci-dessous deux exemples illustrant le tableau précédent
Exemple 1 : Un câble de contrôle, blindage à bande Cu, gaine et isolation PVC, âme Cu avec 14 âmes, si le conducteur est de type A avec une section transversale de 1,5mm², est dénommé KVVP2 14×1.5 (A).
Exemple 2 : Un câble de contrôle utilisant une âme en Cu, une isolation XLPE, une gaine PVC, ainsi qu'un écran en fil tissé Cu, avec un conducteur de type B à 14 âmes, dont la section transversale est de 4.0mm², est exprimé KYJVP 14×4 (B).
Longueurs livrées
1. La longueur de bobine de câble est de 100m et la longueur du tambour ne doit pas être de plus de 100m.
2. Un câble court d'une longueur non inférieure à 20m est également possible, mais la quantité ne doit pas excéder 5% de la longueur totale du produits avec 24 âmes ou moins, tandis que les proportions doivent être inférieures à 10% d'un produit de plus de 24 âmes.
3. La longueur de câble peut être négociée et l'erreur de longueur est comprise à ±0.5%.
