Câble AL / XLPE / CWS / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV

Câble AL / XLPE / CWS / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV
Câble AL / XLPE / CWS / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV
Demande de devis

Les câbles unipolaires moyenne tension sont appropriés pour les utilisations dans les réseaux électriques, dans les installations fixes extérieures dans les conduits de câbles ou les directs terrestres. La stabilité opérationnelle des câbles est assurée grâce à son faible facteur de perte diélectrique, son excellent propriété d’isolation de XLPE et sa solide liaison avec un écran conducteur et un écran d’isolation de matériel semi-conducteur (extrudé dans un seul procès), ce qui le rend largement utilisé dans les stations de transformation, les centrales de puissance électrique et les centrales industrielles.

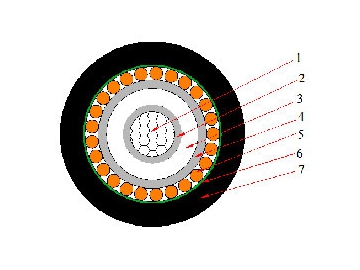

Construction

1)Conducteur: Cuivre ou aluminium, Classe 1: conducteur solide, ou Classe 2: conducteur toronné
2)Ecran conducteur: composant non métallique, semi-conducteur
3)Isolation: Polyéthylène réticulé XLPE
4)Ecran d’isolation: composant non métallique, semi-conducteur
5)Ecran métallique: Ruban de cuivre et fil de cuivre
6)Armure du conducteur: Matériau non hygroscopique
7)Gaine externe: Chlorure de Polyvinyle PVC

Spécifications
Conducteurs IEC 60228
Les câbles d’alimentation IEC 60502-2 avec isolation extrudée et ses accessoires pour une tension nominale allant de 1kV(Um=1.2kV) jusqu’à plus de 35kV(Um=40.5kV) - Partie 2: Câbles pour tension nominale 6 kV(Um=7.2kV) et 30 kV(Um=36kV)

Paramètres

Câble unipolaire - 6/10kV et 8.7/15kV
Zones de section transversale nominale et de pôle Epaisseur d’isolation Section transversale de l’écran Epaisseur de gaine Diamètre global approx. Poids Approx.

Conducteur de résistance Max D.C(20℃) Capacité de transport de courant
(mm2) (mm) (mm2) (mm) (mm) (kg/km) (Ω/km) En Air (A) A Terre (A)
YJLSV (NA2XSY)- 6/10kV
1x25/16 3.4 16 1.8 21.8 568 1.20 120 115
1x35/16 3.4 16 1.8 22.9 619 0.868 153 145
1x50/16 3.4 16 1.8 24.0 684 0.641 183 171
1x70/16 3.4 16 1.8 25.7 782 0.443 228 208
1x95/16 3.4 16 1.8 27.2 891 0.320 278 248
1x120/16 3.4 16 1.8 28.7 992 0.253 321 283
1x150/25 3.4 25 1.8 30.2 1184 0.206 364 315
1x185/25 3.4 25 1.9 32.0 1340 0.164 418 357
1x240/25 3.4 25 2.0 34.7 1560 0.125 494 413
1x300/25 3.4 25 2.1 36.9 1790 0.100 568 466
1x400/35 3.4 35 2.2 40.2 2200 0.0778 660 529
1x500/35 3.4 35 2.3 44.1 2590 0.0605 767 602
YJLSV (NA2XSY)- 8.7/15kV
1x25/16 4.5 16 1.8 23.8 648 1.20 100 105
1x35/16 4.5 16 1.8 24.8 703 0.868 153 145
1x50/16 4.5 16 1.8 26.1 772 0.641 183 172
1x70/16 4.5 16 1.8 27.8 876 0.443 228 210
1x95/16 4.5 16 1.8 29.4 990 0.320 278 250
1x120/16 4.5 16 1.9 31.0 1110 0.253 321 285
1x150/25 4.5 25 1.9 32.5 1308 0.206 364 318
1x185/25 4.5 25 2.0 34.4 1472 0.164 418 360
1x240/25 4.5 25 2.1 36.8 1704 0.125 494 418
1x300/25 4.5 25 2.1 39.0 1928 0.100 568 471
1x400/35 4.5 35 2.3 42.4 2371 0.0778 660 535
1x500/35 4.5 35 2.3 45.3 2754 0.0605 767 608
Câble unipolaire - 12/20kV et 18/30kV
Zones de section transversale nominale et de pôle Epaisseur d’isolation Section transversale de l’écran Epaisseur de gaine Diamètre global approx. Poids Approx.

Conducteur de résistance Max D.C(20℃) Capacité de transport de courant
(mm2) (mm) (mm2) (mm) (mm) (kg/km) (Ω/km) En Air (A) A Terre (A)
YJLSV (NA2XSY)- 12/20kV
1x35/16 5.5 16 1.8 26.9 778 0.868 175 115
1x50/16 5.5 16 1.8 28.2 851 0.641 210 140
1x70/16 5.5 16 1.9 30.1 974 0.443 255 170
1x95/16 5.5 16 1.9 31.7 1094 0.320 310 205
1x120/16 5.5 16 2.0 33.3 1219 0.253 345 240
1x150/25 5.5 25 2.0 34.8 1422 0.206 400 270
1x185/25 5.5 25 2.1 36.7 1593 0.164 455 310
1x240/25 5.5 25 2.1 38.9 1815 0.125 530 360
1x300/25 5.5 25 2.2 41.3 2065 0.100 605 420
1x400/35 5.5 35 2.3 44.5 2499 0.0778 700 485
1x500/35 5.5 35 2.4 47.6 2912 0.0605 795 535
YJLSV (NA2XSY)- 18/30kV
1x35/16 8.0 16 2.0 32.2 1042 0.868 185 134
1x50/16 8.0 16 2.0 33.4 1138 0.641 222 157
1x70/16 8.0 16 2.1 35.3 1276 0.443 278 192
1x95/16 8.0 16 2.1 37.1 1426 0.320 338 229
1x120/16 8.0 16 2.2 38.6 1559 0.253 391 260
1x150/25 8.0 25 2.2 40.6 1792 0.206 440 288
1x185/25 8.0 25 2.3 42.3 1971 0.164 504 324
1x240/25 8.0 25 2.3 44.8 2234 0.125 593 373
1x300/25 8.0 25 2.4 47.2 2497 0.100 677 419
1x400/35 8.0 35 2.5 50.4 2967 0.0778 769 466
1x500/35 8.0 35 2.6 53.3 3417 0.0605 872 573
