Câble AL / XLPE / STA / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV
Le câble tripolaire moyenne tension est approprié pour les utilisations dans les réseaux électriques, dans les installations extérieures fixes dans les conduites de câble ou les installations sous terraines directes. La stabilité opérationnelle du câble est faisable grâce au faible facteur de perte diélectrique, à l’excellente propriété d’isolation XLPE et la solide liaison avec un écran de conducteur et un écran d’isolation de matériau semi-conducteur (extrudé dans un processus), ce qui le rend largement utilisé dans les stations de transformation, les centrales de puissance électrique et les centrales industrielles.

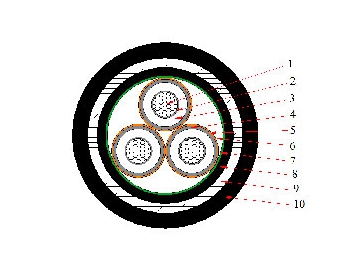

Construction1)Conducteur: Cuivre ou aluminium, Classe 1: conducteur solide, ou Classe 2: conducteur toronné
2)Ecran conducteur: composant non métallique, semi-conducteur
3)Isolation: Polyéthylène réticulé XLPE
4)Ecran d’isolation: composant non métallique, semi-conducteur
5)Ecran métallique: Ruban de cuivre
6)Remplissage: Matériau non hygroscopique
7)Armure du conducteur: Matériau non hygroscopique
8)Gaine interne: Chlorure de Polyvinyle PVC
9)Armure: Ruban d’acier
10)Gaine externe: Chlorure de Polyvinyle PVC
Spécifications
Conducteurs IEC 60228
Les câbles d’alimentation IEC 60502-2 avec isolation extrudée et ses accessoires pour une tension nominale allant de 1kV(Um=1.2kV) jusqu’à plus de 35kV(Um=40.5kV) - Partie 2: Câbles pour tension nominale 6 kV(Um=7.2kV) et 30 kV(Um=36kV)
Paramètres
Câble tripolaire - 6/10kV et 8.7/15kV| Zones de section transversale nominale et de pôle | Epaisseur d’isolation | Epaisseur du Ruban d’acier | Epaisseur de gaine | Diamètre global approx. | Poids Approx. | Conducteur de résistance Max D.C（20℃） | Capacité de transport de courant | ||
| (mm2) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | En Air (A) | A Terre (A) | |
| YJLV22 (NA2XSEBY)) - 6/10kV | |||||||||
| 3X25 | 3.4 | 0.5 | 2.3 | 43.1 | 2344 | 1.20 | 86 | 105 | |
| 3X35 | 3.4 | 0.5 | 2.4 | 45.5 | 2593 | 0.868 | 110 | 125 | |
| 3X50 | 3.4 | 0.5 | 2.5 | 48.5 | 2912 | 0.641 | 130 | 150 | |
| 3X70 | 3.4 | 0.5 | 2.6 | 52.3 | 3367 | 0.443 | 165 | 185 | |
| 3X95 | 3.4 | 0.5 | 2.7 | 56.0 | 3856 | 0.320 | 200 | 220 | |
| 3X120 | 3.4 | 0.5 | 2.9 | 59.4 | 4334 | 0.253 | 235 | 250 | |
| 3X150 | 3.4 | 0.5 | 3.0 | 62.9 | 4824 | 0.206 | 265 | 280 | |
| 3X185 | 3.4 | 0.5 | 3.1 | 66.7 | 5442 | 0.164 | 305 | 320 | |
| 3X240 | 3.4 | 0.5 | 3.3 | 71.9 | 6339 | 0.125 | 355 | 375 | |
| 3X300 | 3.4 | 0.5 | 3.4 | 76.8 | 7242 | 0.100 | 410 | 425 | |
| 3X400 | 3.4 | 0.8 | 3.7 | 84.5 | 9396 | 0.0778 | 475 | 485 | |
| YJLV22 (NA2XSEBY)) - 8.7/15kV | |||||||||
| 3X25 | 4.5 | 0.5 | 2.5 | 49.6 | 2838 | 1.20 | 100 | 105 | |
| 3X35 | 4.5 | 0.5 | 2.6 | 52.0 | 3106 | 0.868 | 115 | 125 | |
| 3X50 | 4.5 | 0.5 | 2.7 | 55.2 | 3476 | 0.641 | 140 | 150 | |
| 3X70 | 4.5 | 0.5 | 2.8 | 59.1 | 3964 | 0.443 | 170 | 185 | |
| 3X95 | 4.5 | 0.5 | 2.9 | 62.9 | 4515 | 0.320 | 205 | 220 | |
| 3X120 | 4.5 | 0.5 | 3.0 | 66.4 | 5027 | 0.253 | 240 | 250 | |
| 3X150 | 4.5 | 0.5 | 3.1 | 69.8 | 5548 | 0.206 | 270 | 280 | |
| 3X185 | 4.5 | 0.5 | 3.3 | 74.1 | 6270 | 0.164 | 310 | 320 | |
| 3X240 | 4.5 | 0.5 | 3.4 | 79.2 | 7221 | 0.125 | 360 | 375 | |
| 3X300 | 4.5 | 0.8 | 3.6 | 85.8 | 9080 | 0.100 | 420 | 425 | |
| 3X400 | 4.5 | 0.8 | 3.9 | 93.1 | 10597 | 0.0778 | 485 | 485 | |
| Zones de section transversale nominale et de pôle | Epaisseur d’isolation | Epaisseur du Ruban d’acier | Epaisseur de gaine | Diamètre global approx. | Poids Approx. | Conducteur de résistance Max D.C（20℃） | Capacité de transport de courant | ||
| (mm2) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | En Air (A) | A Terre (A) | |
| YJLV22 (NA2XSEBY)) - 12/20kV | |||||||||
| 3X35 | 5.5 | 0.5 | 2.8 | 57.1 | 3466 | 0.868 | 115 | 125 | |
| 3X50 | 5.5 | 0.5 | 2.9 | 59.7 | 3799 | 0.641 | 140 | 150 | |
| 3X70 | 5.5 | 0.5 | 3.0 | 64.0 | 4327 | 0.443 | 170 | 185 | |
| 3X95 | 5.5 | 0.5 | 3.1 | 68.0 | 4907 | 0.320 | 205 | 220 | |
| 3X120 | 5.5 | 0.5 | 3.3 | 71.2 | 5427 | 0.253 | 240 | 250 | |
| 3X150 | 5.5 | 0.5 | 3.4 | 74.6 | 5965 | 0.206 | 270 | 285 | |
| 3X185 | 5.5 | 0.5 | 3.5 | 78.6 | 6638 | 0.164 | 310 | 320 | |
| 3X240 | 5.5 | 0.8 | 3.7 | 85.6 | 8475 | 0.125 | 360 | 370 | |
| 3X300 | 5.5 | 0.8 | 3.9 | 90.4 | 9579 | 0.100 | 420 | 420 | |
| 3X400 | 5.5 | 0.8 | 4.1 | 97.4 | 11114 | 0.0778 | 485 | 480 | |
| YJLV22 (NA2XSEBY)) - 18/30kV | |||||||||
| 3X35 | 8.0 | 0.5 | 3.2 | 69.1 | 4635 | 0.868 | 133 | 119 | |
| 3X50 | 8.0 | 0.5 | 3.3 | 71.8 | 5008 | 0.641 | 159 | 140 | |
| 3X70 | 8.0 | 0.5 | 3.4 | 76.0 | 5597 | 0.443 | 196 | 171 | |
| 3X95 | 8.0 | 0.8 | 3.6 | 81.3 | 7019 | 0.320 | 238 | 204 | |
| 3X120 | 8.0 | 0.8 | 3.7 | 84.5 | 7616 | 0.253 | 274 | 232 | |
| 3X150 | 8.0 | 0.8 | 3.8 | 87.9 | 8267 | 0.206 | 309 | 259 | |
| 3X185 | 8.0 | 0.8 | 3.9 | 91.9 | 9009 | 0.164 | 354 | 293 | |
| 3X240 | 8.0 | 0.8 | 4.1 | 97.6 | 10121 | 0.125 | 415 | 338 | |
| 3X300 | 8.0 | 0.8 | 4.2 | 102.9 | 11362 | 0.100 | 472 | 380 | |
| 3X400 | 8.0 | 0.8 | 4.5 | 109.4 | 12888 | 0.0778 | 545 | 432 | |
