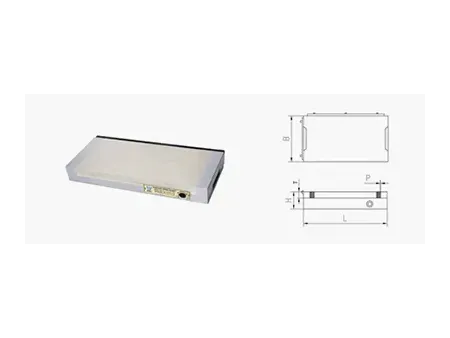

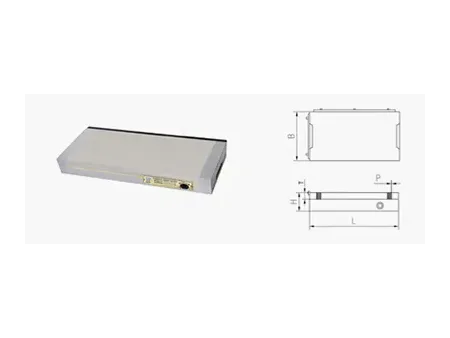

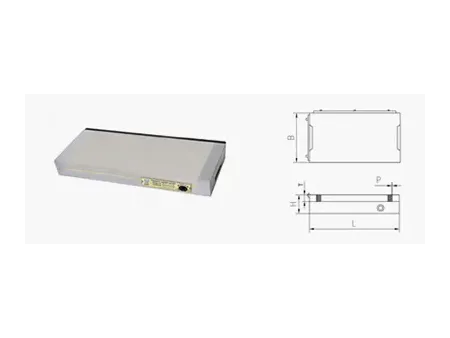

Les mandrins magnétiques permanents en acier rectangulaire constituent une solution de serrage fiable pour les machines de rectification, d’EDM, de gravure et de fraisage. Conçus à partir de laiton résistant à l’usure, d’acier et d’aimants permanents, ils maintiennent une précision constante tout au long du processus d’usinage, et ce, sans nécessiter de source d’alimentation externe.

• La surface magnétique conserve sa planéité lors des cycles d’activation et de désactivation.
• Le circuit magnétique permanent, puissant et stable, garantit un serrage robuste sans recours à l’électricité.
• Des forces de maintien de 80, 100, 120 et 140 N/cm² sont disponibles.
• Le parallélisme standard est de 0,03 mm/100 mm, avec des options personnalisées pouvant atteindre 0,005 mm/100 mm.

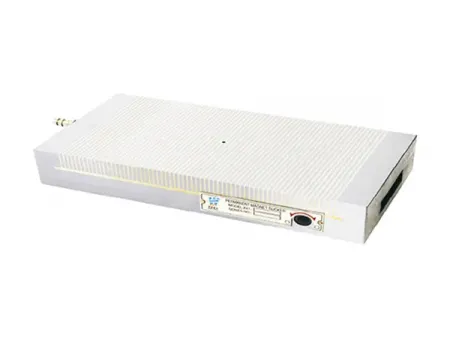

Obtenir une précision optimale dans les procédés d’électroérosion (EDM) nécessite une solution de serrage stable et fiable. Ces mandrins magnétiques permanents assurent un maintien ferme sans alimentation externe, ce qui les rend parfaits pour les applications de rectification, de gravure et d’électroérosion. Fabriqués à partir de laiton résistant à l’usure, d’acier et d’aimants permanents, ils garantissent durabilité et précision tout au long du processus d’usinage.

• Des orifices de drainage intégrés facilitent un nettoyage rapide et complet, maintenant ainsi une prise forte et précise de la pièce.
• Deux pas de pôles disponibles (0,5 1,5 mm et 1 3 mm) permettent d’adapter l’outil à différents besoins d’usinage, offrant une grande polyvalence.

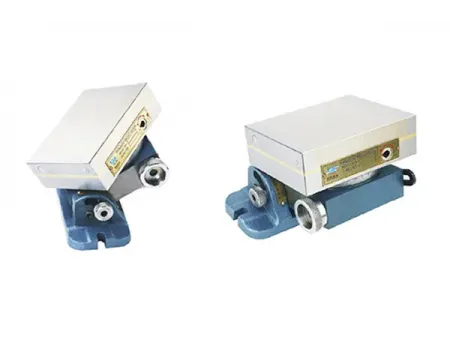

Les mandrins magnétiques permanents rotatifs sont conçus pour offrir une rotation à 360 degrés et un réglage d'inclinaison, facilitant ainsi le positionnement des pièces à l'angle optimal. Leur forte adhérence magnétique assure une stabilité parfaite pendant l'usinage, tandis que leur construction en laiton, acier et aimants permanents résistants à l'usure garantit une durabilité à long terme. Ces mandrins sont largement utilisés sur les machines de rectification, d’électroérosion (EDM) et de gravure, constituant une solution efficace et précise pour les travaux de haute précision.

• Rotation à 360° et inclinaison réglable, permettant un positionnement précis de la pièce pour un alignement optimal du fil de coupe.
• Haute précision et forte adhérence magnétique, assurant un maintien ferme durant les opérations d’usinage.
• Réglage rapide et pratique, facilitant le calibrage efficace du fil de coupe.
• Idéal pour les machines de découpe au fil, améliorant la précision et l’efficacité du processus.

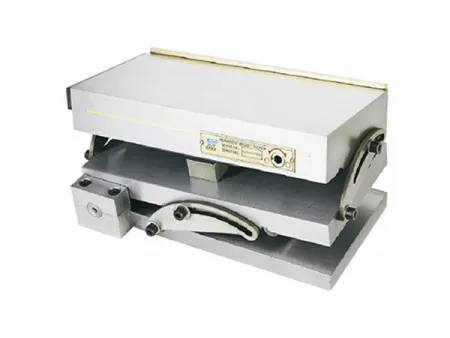

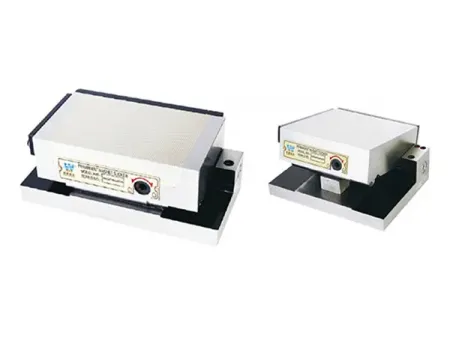

Les tables sinus équipées de mandrins magnétiques à particules fines constituent une solution idéale pour les opérations de rectification, d’EDM et de gravure. Leur structure rigide en acier trempé, associée à des aimants permanents haute performance, assure un positionnement sécurisé et une durabilité optimale.

• Fabriquée en acier trempé pour une résistance à l’usure accrue et une stabilité structurelle renforcée.
• Réglage de l’angle via cales étalon, permettant un positionnement précis et répétable.
• Tolérance de parallélisme de 0,005 mm/100 mm, garantissant une haute précision lors de l’usinage.
• Disponible avec plusieurs pas de pôles — 0,5 1,5 mm, 1 3 mm et 0,5 1 mm — pour répondre aux besoins variés des applications.

SWPC43

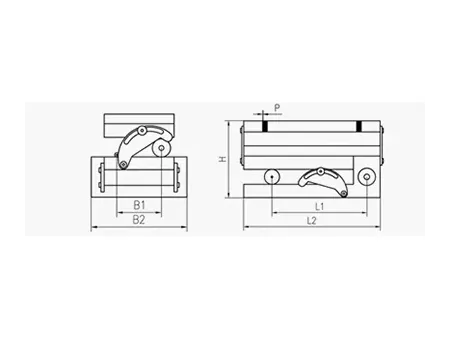

L’usinage de haute précision nécessite souvent des réglages angulaires complexes. Les mandrins magnétiques permanents à table sinus double permettent une inclinaison sur deux axes, ce qui les rend idéaux pour les opérations de rectification, d’EDM et de gravure de haute précision. Leur structure robuste et leur système magnétique à pôles fins garantissent un serrage ferme et une excellente stabilité en cours d’utilisation.

• Permet une inclinaison avant-arrière et gauche-droite, idéale pour les usinages angulaires complexes.
• Disponible en trois pas de pôles : 0,5 1,5 mm, 1 3 mm et 0,5 1 mm, offrant une flexibilité adaptée à différentes exigences de pièces.

SWPC45

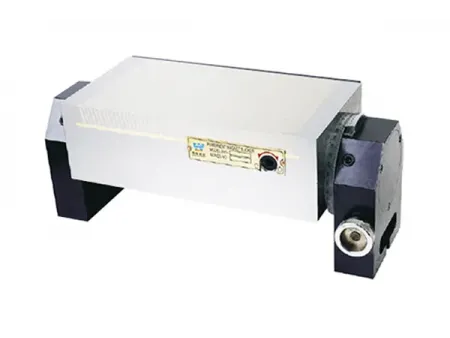

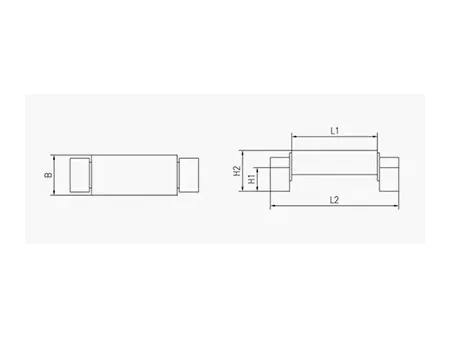

Conçu pour les opérations nécessitant une rectification angulaire de précision et une découpe par fil, le mandrin magnétique permanent à table sinus double SWPC45 offre une solution de serrage stable et réglable. Sa conception intégrée favorise une meilleure précision et une grande répétabilité, en faisant un choix fiable pour les applications d’usinage de haute précision.

• Doté d'une graduation sur la broche pour des réglages d'angle simples et rapides.
• Conception monobloc intégrant le mandrin magnétique et la broche, assurant une excellente stabilité.
• Précision de surface constante, sans perte de précision lors de l’activation ou de la désactivation de la force magnétique.
• Présence d’un vernier supplémentaire pour améliorer la précision du positionnement angulaire.
• Disponible en trois pas de pôles : 0,5 1,5 mm, 1 3 mm et 0,5 1 mm, s’adaptant à différents types de pièces.

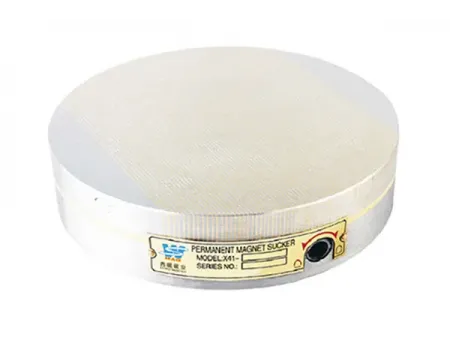

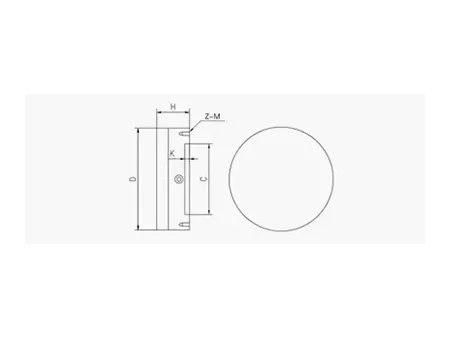

Les pièces nécessitant un serrage stable et sécurisé pendant l’usinage bénéficient grandement des mandrins magnétiques permanents ronds. Couramment utilisés sur les tours, rectifieuses, machines à électroérosion (EDM) et tables rotatives, ces mandrins assurent une force de maintien fiable pour une variété de pièces. Pour les matériaux plus petits ou plus fins, l'utilisation d'un mandrin magnétique à pôles fins est recommandée afin de garantir une meilleure stabilité et précision.

• Trois options de pas de pôles disponibles : 0,5 1,5 mm, 1 3 mm et 0,5 1 mm, permettant une adaptation optimale selon la taille des pièces et les exigences d’usinage.
