Laminoir à profilés en Z

Demande de devis

À propos de: http://formingmachinery.eu/4-8-2-purlin-forming-machine.html

Configuration de l’équipement
Dispositif d’alimentation, appareil de transmission, machine principale et rouleau de formation (y compris la table de guidage), dispositif de coupe (après laminage), système hydraulique, système de contrôle électrique, table de sortie, etc. Le rack principal de la machine est traité sur la fraiseuse de type raboteuse.

Caractéristiques techniques principales

Rouleau: Epaisseur 2-3mm, y compris 5 ensembles de moules communs

Vitesse de travail: 8-10 m / min

Etape de rouleaux: 13 étapes

Puissance du moteur principal: 15KW

Puissance du moteur hydraulique: 7,5KW

Matériel de rouleau: CR12

Matériau de l'arbre principal: Acier forgé 45#, trempe et revenu

Diamètre de la broche: ¢ 90mm

Epaisseur de plaque de plâtre: 25mm

Chaîne: double rangée 20A

Pression de station hydraulique: 10-12MPa

Matériau de la lame de coupe: Cr12, trempé

Sept rouleaux d’aplatissement, deux rouleaux de pincement

Système de contrôle électrique: La machine adopte le système de contrôle de fréquence PLC (Panasonic), erreur de coupe à longueur ≤ ±3mm

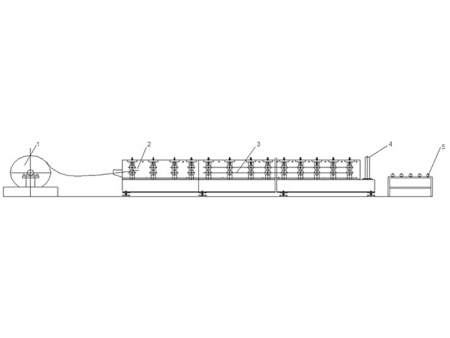

Schéma du processus technologique

Dispositif d'alimentation de matériel

Alimentation

Formage hydraulique

Découpe hydraulique

Dispositif de décharge

Processus de production
Déroulement manuel → Guidage & Alimentation & Correction → Profilage → Coupe après laminage → Produit fini

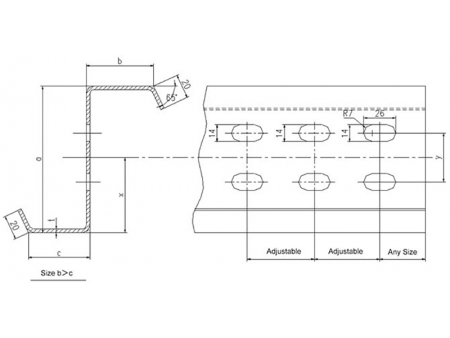

Profilé (avec 5 ensembles de moules)

Nombre	o	b	c	t
1	150	62	57	2-3
2	160	62	57	2-3
3	180	77	72	2-3
4	200	77	72	2-3
5	240	77	72	2-3
6	250	77	72	2-3
7	300	92	87	2-3

h=100mm, b=50mm, c=15mm, coil width=210mm
h=150mm, b=50/60mm, c=20mm, coil width=270/290mm
h=200mm, b=65/70mm, c=20mm, coil width=350/360mm
h=250mm, b=70/80mm, c=20mm, coil width=410/430mm
h=300mm, b=70/80mm, c=20mm, coil width=460/480mm

Caractéristiques et utilisation

Les rouleaux du laminoir à profilés en Z sont composés d'acier forgé de construction de qualité élevée ayant subit un traitement intense. Revêtu avec du chrome dur à la surface, les rouleaux fonctionnent pendant une longue durée de vie.
Sous un contrôle par ordinateur, la machine effectue des opérations sans problèmes telles que des réglages de longueur, un poinçonnage et un comptage.
Des rouleaux d'aplanissement à l'extrémité avant du laminoir à profilés en Z sont adoptés pour produire des bandes d'acier plat et régulier rencontrant les normes et permettant d'être plus rentable.
Le profilé Z produit par notre machine dispose d'une excellente résistance au pliage. Il dispose aussi d'une installation aisée.
Le profilé de notre laminoir à profilés en Z est communément utilisé dans les constructions de moyenne et de large taille telles qu'une usine, un entrepôt, un garage, un gymnase, un centre d'exhibition, un cinéma, un théâtre, un jardin etc. C'est un matériau de construction applicable pour le support de toiture ou la formation de mur.
