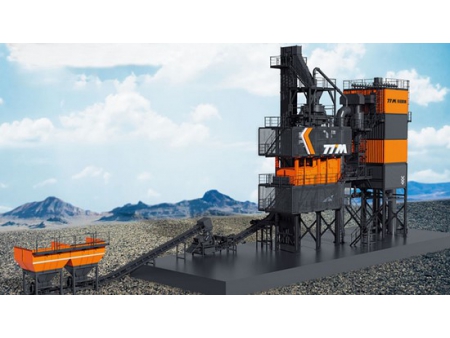

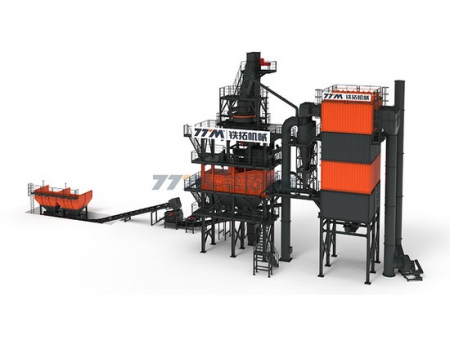

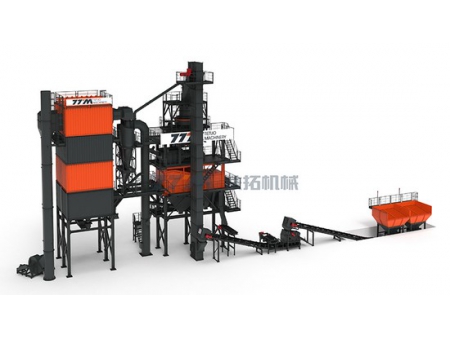

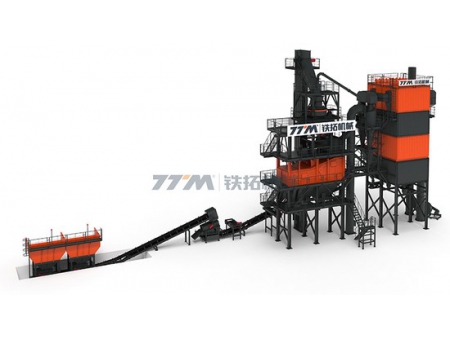

Centrale de fabrication de sable, Série VS / Usine de production de sable / Usine de traitement des sables
L'usine de production de sable de série VS est un système modulaire conçu spécialement pour produire du sable de qualité optimale et des agrégats de forme cubique. Grâce à sa construction totalement fermée, cette centrale de fabrication de sable allie les caractéristiques de façonnage des agrégats, d'optimisation de la granulométrie, de production de sable, de contrôle de la teneur en eau et de traitement de l'environnement. Elle peut être combinée à une centrale d'enrobage continue ou discontinue afin de renforcer la qualité de l'asphalte fini, de minimiser les déchets d'agrégats et d'améliorer la productivité. Par ailleurs, cette usine de traitement de sable est aussi une solution idéale pour fournir du sable manufacturé comparable au sable naturel pour la fabrication de béton et de mortier sec mélangé.
- Le concasseur à percussion à axe vertical est constitué d'une turbine à cavité profonde à quatre orifices et d'un orifice de décharge pour laisser passer les gros fragments ;
- Test de vibration en ligne ;
- Grâce au système de contrôle de la fréquence variable, la vitesse est ajustable en fonction des divers agrégats afin de maximiser la granulométrie des matériaux finis ;
- Alimentateur vibrant pour assurer la distribution des matériaux ;
- Dépoussiéreur par gravité avec goulotte d'alimentation dotée d'une plaque d'amortissement qui garantit une excellente résistance à l'usure et aux chocs ;
- Le ventilateur centrifuge permet de régler le débit d'air ;
- La structure de la trémie à agrégats est conçue à base de panneaux d'acier de qualité supérieure afin de garantir une construction robuste et résistante à l'usure ;
- Intègre plusieurs orifices de décharge ;
- Intègre deux séparateurs en V multicanaux pour la séparation des matériaux fins ;
- Disponible avec des raccords permettant de connecter le réseau de gaines au collecteur de gaines ;
- Dépoussiéreur à double cyclone à un étage, avec capacité de filtration réglable ;
- Deux dépoussiéreurs à jet pulsé hors ligne sont installés en rangées parallèles, l'émission de poussières est inférieure à 20mg/Nm³ ;
- La trémie de stockage est dotée d'une conception à double conteneur et de deux orifices d'évacuation ;
- Le système de pesage à bande transporteuse sert à peser les matériaux recyclés, ce qui assure un contrôle précis de la capacité d'alimentation à partir de la trémie d'alimentation froide, en temps réel, grâce au dispositif de contrôle ;
- Bande transporteuse munie d'aimants permanents permettant de débarrasser les agrégats des métaux nocifs, ce qui évite d'endommager le concasseur ;
Modèle | | |
Système d'alimentation à froid | ||
Nombre de trémies d'alimentation | 2 | 2 |
Volume d'une seule trémie (m³) | 15 | 15 |
Élévateur à granulats | ||
Type d'élévateur à granulats | Élévateur à godets avec chaîne à lamelles à une rangée | Élévateur à godets avec chaîne à lamelles à une rangée |
Système de concassage VSI et de classification par air | ||
Capacité du concasseur VSI | 240~280 | 300~340 |
Alimentateur vibrant | 280t/h | 340t/h |
Dépoussiéreur à gravité | 9700m3/h | 9700m3/h |
Système de criblage des agrégats | ||
Modèle de crible vibrant (mouvement linéaire) | AS2050 | AS2260 |
Nombre de mailles du tamis | 4~6 | 4~5 |
Système de collecte et de stockage des poussières | ||
Nombre de trémies de stockage d'agrégats | 4~6 | |
Dépoussiéreur pour agrégats fins | Deux séparateurs en V | |
Système de dépoussiérage et de stockage des matériaux fins | Dépoussiéreur à double cyclone dépoussiéreur à jet pulsé hors ligne | |
Dépoussiéreur à un étage | Dépoussiéreur à double cyclone | Dépoussiéreur à double cyclone |
Surface de filtration du filtre à manches (m²) | 820 | 820 |
Débit du ventilateur à tirage induit (m³/h) | 50000 | 50000 |
Structure de la trémie de stockage des granulats fins | Deux conteneurs d'expédition avec structure empilée | Deux conteneurs d'expédition avec structure empilée |
Volume de la trémie d'agrégats fins (m³) | 2×65 | 2×65 |
Méthode de déchargement de la trémie de stockage des granulats fins | Cloison, absorbeur de poussière à pression négative | Cloison, absorbeur de poussière à pression négative |
Puissance totale (kW) | 2×200=400 | 2×250=500 |
