Élévateur à godets

Demande de devis

WebSite: http://fertilizermachine-fr.com/5-4-bucket-elevator.html

Équipements de convoyage pour
Engrais et matériaux en vrac

L’élévateur à godets est un équipement spécialement conçu pour le transport vertical de matériaux poudrés, granulaires ou légèrement grumeleux.Largement utilisé dans les secteurs du stockage des grains, de la mine, de la construction et de la chimie, il permet de transporter en continu des matériaux tels que les grains, le minerai, le ciment ou les engrais, depuis un point bas vers un point haut — par exemple du sol vers un silo ou d’une mine souterraine vers la surface.Sa structure fermée empêche efficacement la dispersion des poussières, ce qui le rend idéal pour les espaces restreints nécessitant un transfert vertical efficace.

Conception peu encombrante
La conception verticale du convoyage permet un faible encombrement au sol, facilitant l’intégration dans des usines à plusieurs étages ou des configurations complexes, optimisant ainsi l’utilisation de l’espace.Des hauteurs de levage personnalisables (de quelques mètres à plus de cent mètres) sont disponibles pour répondre à différents besoins de production.
Polyvalence pour divers matériaux
Une gamme de types de godets (peu profonds, profonds ou décalés) est proposée pour le transport de matériaux humides, secs, collants ou fragiles.Les éléments de traction flexibles (chaînes ou courroies) assurent un transport stable, aussi bien pour les matériaux lourds (comme le minerai) que pour les matériaux légers (comme les grains).
Composants durables
Le système d’entraînement et le dispositif de tension fonctionnent conjointement pour garantir une marche fluide et éviter tout glissement ou déviation.Les pièces clés sont fabriquées à partir de matériaux résistants à l’usure et à la corrosion (comme des chaînes en alliage et des godets en acier haute résistance), assurant ainsi une longue durée de vie et un coût d’exploitation réduit.

Spécifications

Modèle d’élévateur		TH160		TH250		TH315		TH400		TH500		TH630		TH800		TH1000		TH1250
Modèle de godet		Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	sh	Zh	Sh
Capacité (m³/h)		19	30	30	48	35	59	58	94	75	118	114	185	150	240	240	360	360	540
Godet	Capacité du godet (L)	1.2	1.9	3	4.8	3.75	6	5.9	9.5	9.3	15	14.6	23.6	24	38	38	60	60	95
	Espacement des godets (mm)	360		450		512				688				920		920		1001
Chaîne	Diamètre × pas de la chaîne (mm)	Ø12×45		Ø18×64						Ø22×86				Ø26×92				Ø28×92
	Force de rupture de la chaîne (kN)	≥170		≥320						≥480				≥570				≥660
Vitesse du godet (m/s)		1.2		1.2		1.4				1.5				1.6
Vitesse de rotation du pignon (tr/min)		62.5		46.8		42.5		37.6		35.8		31.8		30.5		24.4		28
Taille maximale du matériau (mm)		20		25		35		40		50		60		75		85		100

Le matériau standard est l’acier Q235, avec une cloison intermédiaire en caoutchouc résistant à l’usure et à la corrosion.La coque peut également être fabriquée en acier inoxydable selon les besoins.

Zh désigne les godets moyennement profonds, tandis que Sh correspond aux godets profonds.

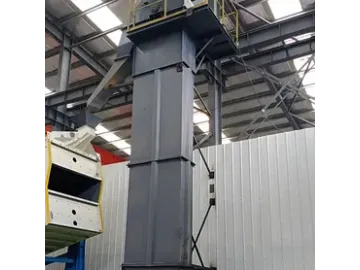

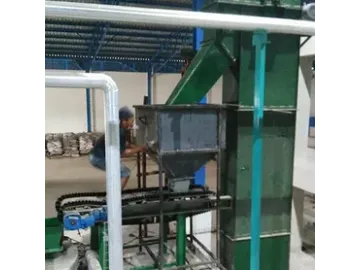

Cas sur site

Yunnan Runmiao Fertilizer Co., Ltd. a acheté un élévateur à godets TH400 pour le levage des matériaux avant granulation.

La ligne de production d’engrais composés de Da Nang, Vietnam, est équipée d’élévateurs à godets TH400.rs.

La ligne d’engrais composés de Shenyang Lutian Fertilizer Co., Ltd. est équipée d’un élévateur à godets TH630 pour le levage des matériaux après refroidissement.

La ligne de production d’engrais composés de 200 000 tonnes par an de la société GRANULARCH (Thaïlande) est équipée d’un élévateur à godets TH800.
