Machine de découpe laser fibre pour plaque et tube FCCD
La machine de découpe laser fibre pour plaque et tube FCCD est un équipement multifonctionnel doté d’une performance exceptionnelle. Elle peut effectuer la découpe de plaques métalliques mais aussi celle de tubes métalliques, comme par exemple le tube carré, le tube rond, le tube rectangulaire et toutes sortes de tubes de formes spéciales. Intégrant les fonctions efficaces de découpe de plaque et de tube, cette machine laser à fibre permet une économie considérable d’espace et de coûts.
Toutes nos machines de découpe laser fibre peuvent être équipées de système de découpe de tube. De conception optimisée, nos machines de découpe laser fibre pour plaque et tube de 1000W-2000W sont conçues de manière à répondre aux différentes exigences des clients en termes de découpe métallique.
- Energie électrique
- Fabrication automobile
- Equipement électrique
- Equipement de cuisine commerciale et appareils ménagers
- Panneaux publicitaires
- Production de tôle pour automobile
- Pièces de précision pour équipement lourd
- Fabrication métallique
- Acier inoxydable
- Acier doux
- Acier galvanisé
- Plaque électrolytique
- Plaque en laiton
- Plaque d’aluminium
- Acier au manganèse
- Diverses plaques en alliage
- Plaque en métal rare
- Plaque d’aluminium 6mm
- Plaque d’aluminium 25mm
- Plaque d’acier au carbone 18mm
- Plaque d’acier au carbone 25mm
- Plaque en laiton 21mm
- Plaque en laiton 25mm
Remarque: Veuillez sélectionner la fonction de découpe de tube pour effectuer le processus de découpe de tubes métalliques. Cette spécification est offerte en option dans toutes nos séries de découpeuse au laser.
| Puissance | 1000W | 1500W | 2000W | |
| Consommation électrique maximale | 13kW | 15kW | 18kW | |
| Table de découpe | 1500×3000mm², 1500×4000mm² | |||
| Structure | Table navette simple de structure ouverte/fermée avec table interchangeable/structure entièrement fermée (optionnelle) | |||
| Surface au sol (prenons comme exemple la table de découpe 1500*3000mm) | La surface au sol nécessaire est généralement de 4700×5000mm². Cette spécification est personnalisable. | |||
| Alimentation électrique | 380V, 50Hz/60Hz, 60A | |||
| Précision de positionnement répété | ±0.02mm | |||
| Vitesse de découpe | Selon le type et l'épaisseur du matériau | |||
| Matériaux | 1000W | 1500W | 2000W |
| Acier inoxydable | 6mm | 8mm | 10mm |
| Acier au carbone | 12mm | 16mm | 16mm |
| Laiton | 4mm | 5mm | 8mm |
| Tôle galvanisée | 3mm | 3mm | 4mm |
| Aluminium | 4mm | 6mm | 8mm |
- Source laser à fibre
Le laser à fibre est la partie principale de la "source d’énergie" de la machine de découpe laser fibre. Nous adoptons des lasers à fibre de marque IPG qui est l’un des plus grands fabricants de lasers à fibre dans le monde. L’adoption de ces lasers à fibre permet une efficacité de conversion photoélectrique atteignant jusqu’à 30% et une durée de vie de la source laser à semi-conducteur pompé atteignant les 100 000 heures. Ce dispositif de haute efficacité et qualité ne nécessite pas de maintenance.
La machine de découpe laser fibre pour plaque et tube peut être équipée de laser à fibre adapté selon les exigences de la puissance de découpe.
- Laser à fibre 1000W
- Laser à fibre 4000W
- Laser à fibre 12000W

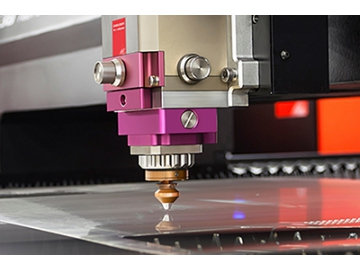

- Tête de découpe laser
La tête de découpe est un dispositif laser intégrant une buse, une lentille de focalisation et un système de suivi. Elle se déplace d’une manière flexible selon le chemin de découpe programmé afin d’effectuer une découpe précise de la pièce à usiner.
Notre tête de découpe laser présente une qualité remarquable, elle est livrée selon les exigences du client en termes de matériau et d’épaisseur. Par exemple, pour la découpe d’une plaque métallique épaisse, il est nécessaire d’adopter non seulement une puissance élevée mais aussi une lentille optique à longue distance focale afin d’assurer un usinage efficace et précis. Par contre, une tête de découpe intégrant une lentille à courte distance focale est suffisante pour la découpe d’une plaque métallique mince.
Toutes nos têtes de découpe laser sont dotées de la fonction mise au point automatique. Il n’est pas nécessaire de changer la lentille de focalisation pendant la découpe de plaques métalliques d’épaisseurs différentes.
- Laser à fibre 1000W
- Laser à fibre 3000W
- Laser à fibre 8000W
- Structure de la machine
La précision de la table de travail est un facteur très important pour la qualité de la découpe laser à fibre. Plus la table de travail est précise, plus la précision de la découpe augmente. Après le processus de trempe à haute température de la plaque métallique, la contrainte du soudage et de l’usinage est grandement réduite et l’erreur d’usinage causée par la vibration de la structure diminue.
La surface de la machine de découpe laser présente un revêtement brossé à la main, ce qui prolonge la durée de vie de la machine-outil d’au moins 20 ans.
- Machine-outil de haute rigidité
- Le revêtement a été brossé.
- Ecran tactile
Grâce à la technologie de Swiss Bystronic et à notre forte capacité dans le développement des systèmes optiques, nous avons conçu un système de contrôle à écran tactile garantissant une interface d’exploitation plus simple, pratique et flexible.
- Machine de découpe intégrée pour plaque et tube suspendue sur le côté
Intégrant une table de découpe de tube suspendue sur le côté, cet équipement peut découper jusqu’à 3 mètres. La table de découpe de tube est reliée là où la structure est connectée à la traverse. L’absence de tout autre support au milieu permet une rotation unilatérale du tube en fonction de la direction de la découpe. - Machine de découpe intégrée pour plaque et tube posée sur le sol
Avec la table de découpe de tube posée sur le sol, la machine peut découper jusqu’à 6 mètres. Par rapport à la table de découpe de tube suspendue sur le côté, sa partie intermédiaire présente un support automatique, intègre un rail de guidage et un moteur de transmission. Le rail de guidage peut de façon automatique transférer les matériaux. Le moteur de transmission peut réaliser une rotation entièrement synchrone selon la direction de la découpe. Les processus de centrage et de serrage peuvent être effectués de façon manuelle ou automatique.
