Moteur sans balais 57mm avec pilote interne Manufacturer

Moteur sans balais 57mm avec pilote interne

Demande de devis

À propos de: http://motor-fulling.fr/6-12-57mm-brushless-motor.html

Le moteur sans balais 57mm avec pilote interne adopte un entraînement à conception intégrée. Il est de petite taille et de grande capacité. Notre produit se caractérise par un contrôle de rotation avant et inverse, une régulation de vitesse, une vitesse de signal de sortie, etc.

Application
Secteur de l'automatisation industrielle: bobineuse, porte automatique, pompe péristaltique
Industrie des instruments scientifiques: instrument d'analyse de la qualité du charbon
Industrie de communication: antenne satellite marine
Industrie alimentaire: machine à crème glacée
Industrie d'appareils domestiques: tondeuse, etc.

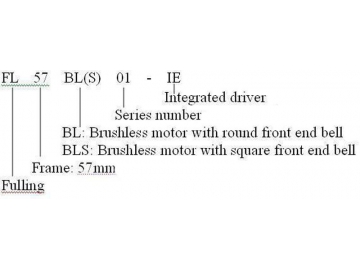

Description du modèle

Spécifications générales

Mode de connexion de l'enroulement	Delta
Angle de distribution Hall	Angle électrique 120 degrés
Ovalisation de l'arbre	0.025mm
Lecture radiale	0.025mm à 460g
Lecture d'extrémité	0.025mm à 4000g
Force radiale maximale	75N à 20mm à partir de la bride
Force axiale maximale	15N
Catégorie d'isolation	Classe B
Rigidité diélectrique	500V DC par minute
Résistance d'isolation	100MΩ Min., 500V DC

Instruction de câblage

Vp	GND	GND	PG	SV	F/R	5V
O	O	O	O	O	O	O
Puissance d'entrée DC 36V DC	Sol	Sol	Vitesse de sortie des impulsions (TTL), 12 impulsions /Rev	Tension de vitesse 0-5V DC	Direction de la rotation	Tension de sortie 5V

Spécifications électriques

Modèle	FL57BL(S)005-IE	FL57BL(S)01-IE	FL57BL(S)02-IE	FL57BL(S)03-IE	FL57BL(S)04-IE
Nombre de pôles	4
Nombre de phases	3
Tension nominale V DC	36
Vitesse nominale RPM	4400	4000	4300	4000	4000
Couple nominal N·m	0.055	0.11	0.22	0.33	0.44
Puissance nominale W	25	46	99	138	184
Couple de crête mN·m	0.16	0.39	0.7	1	1.27
Courant de crête A	3.5	6.8	11.5	16.5	20.5
Résistance de phase Ω	4.3	1.63	0.64	0.45	0.33
Inductance de phase mH	8.6	4.39	2	1.5	0.95
Couple constant	0.052	0.06	0.060	0.063	0.063
EMF arrière constant V/KRPM	3.8	4.5	4.45	4.8	4.6
Inertie du rotor g·cm2	30	75	119	173	230
Longueur du corps (L) mm	90	100	139	159	179
Poids Kg	0.56	0.67	0.9	1.2	1.46

Tableau de communication (CW vu de l'extrémité avant)
FL57BL(S)005/01/02/03-IE

HA	HB	HC	U	V	W
1	1	0	X	L	H
0	1	0	H	L	X
0	1	1	H	X	L
0	0	1	X	H	L
1	0	1	L	H	X
1	0	0	L	X	H

FL57BL(S)04-IE

HA	HB	HC	U	V	W
0	0	1	X	H	L
0	1	1	H	X	L
0	1	0	H	L	X
1	1	0	X	L	H
1	0	0	L	X	H
1	0	1	L	H	X

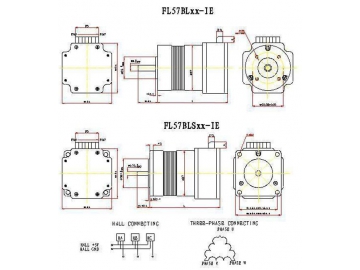

Dimensions
