Moteur sans balais 57mm

Demande de devis

À propos de: http://motor-fulling.fr/6-8-57mm-brushless-motor.html

Caractéristiques
Le moteur sans balais 57mm se caractérise par une grande stabilité, un rapport coût-performance élevé, un faible bruit, une large plage de régulation de vitesse.

Application
Secteur de l'automatisation industrielle: bobineuse, porte automatique
Industrie publicitaire: machine de prototypage rapide
Industrie de traitement d'eau: pompes de fluides
Industrie de communication: antenne satellite
Industrie des instruments scientifiques: instrument d'analyse de la qualité du charbon
Industrie alimentaire: machine à crème glacée
Industrie d'appareils domestiques: tondeuse, etc.

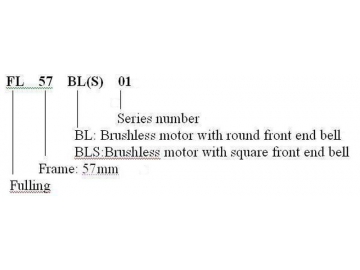

Description du modèle

Spécifications générales

Mode de connexion de l'enroulement	Delta
Angle de distribution Hall	Angle électrique 120 degrés
Ovalisation de l'arbre	0.025mm
Lecture radiale	0.025mm à 460g
Lecture d'extrémité	0.025mm à 4000g
Force radiale maximale	75N à 20mm à partir de la bride
Force axiale maximale	15N
Catégorie d'isolation	Classe B
Rigidité diélectrique	500V DC par minute
Résistance d'isolation	100MΩ Min., 500V DC

Instruction de câblage

No.	Couleurs correspondantes	Ligne No.	Fonction	Remarque
1	Rouge	UL1430 AWG26	Vcc	Tension pour capteurs à effet Hall
2	Bleu		Hall A
3	Vert		Hall B
4	Blanc		Hall C
5	Noir		GND	Terrain de capteurs à effet Hall
6	Jaune	UL1430 AWG20	Phase A
7	Rouge		Phase B
8	Noir		Phase C

Spécifications électriques

Modèle	FL57BL(S)005	FL57BL(S)01	FL57BL(S)02	FL57BL(S)03	FL57BL(S)04
Nombre de pôles	4
Nombre de phases	3
Tension nominale V DC	36
Vitesse nominale RPM	4400	4000	4300	4000	4000
Couple nominal N·m	0.055	0.11	0.22	0.33	0.44
Puissance nominale W	25	46	99	138	184
Couple de crête mN·m	0.16	0.39	0.7	1	1.27
Courant de crête A	3.5	6.8	11.5	16.5	20.5
Résistance de phase Ω	4.3	1.63	0.64	0.45	0.33
Inductance de phase mH	8.6	4.39	2	1.5	0.95
Couple constant	0.052	0.06	0.060	0.063	0.063
EMF arrière constant V/KRPM	3.8	4.5	4.45	4.8	4.6
Inertie du rotor g·cm2	30	75	119	173	230
Longueur du corps (L) mm	43.6	53.6	73.6	93.6	113.6
Poids Kg	0.33	0.44	0.72	0.95	1.2

Tableau de communication (CW vu de l'extrémité avant)
FL57BL(S)005/01/02/03

HA	HB	HC	U	V	W
1	1	0	X	L	H
0	1	0	H	L	X
0	1	1	H	X	L
0	0	1	X	H	L
1	0	1	L	H	X
1	0	0	L	X	H

FL57BL(S)04

HA	HB	HC	U	V	W
0	0	1	X	H	L
0	1	1	H	X	L
0	1	0	H	L	X
1	1	0	X	L	H
1	0	0	L	X	H
1	0	1	L	H	X

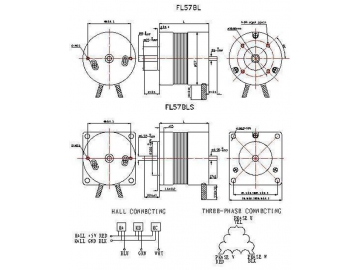

Dimensions
